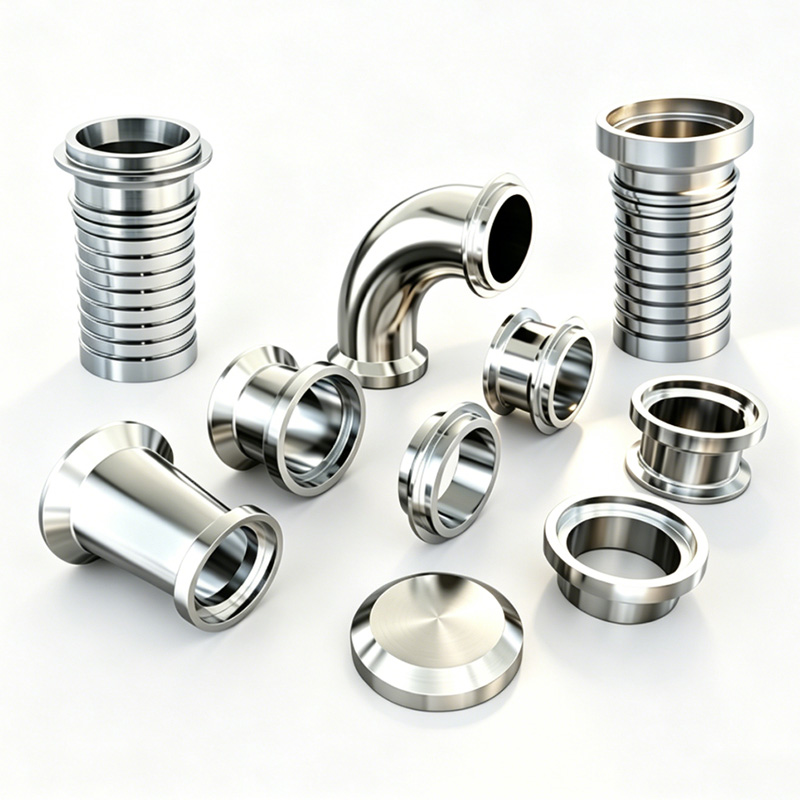

Encaixes I-Line
A série I-LINE consiste em conexões sanitárias de alta pressão de alta pressão. Ao contrário das conexões tri-clamp convencionais, o sistema apresenta ranhuras de perfil I entrelaçadas masculinas e femininas que retêm firmemente juntas no lugar. Esta construção oferece resistência superior à alta pressão, temperatura elevada, vibração mecânica e vácuo para condições de serviço exigentes. Seu design higiênico sem pernas está em conformidade com rigorosos padrões sanitários, enquanto a conexão de pinça permite rápida montagem, desmontagem e limpeza sem esforço.
A I-LINE serve como uma solução de tubulação ideal em toda a indústria de bebidas, produtos farmacêuticos e produtos químicos finos para serviços de tubulação com alta pressão de trabalho, vibração intensa, exigências rigorosas de limpeza e desmontagem frequente para manutenção.
Aplicações Típicas:
Porta de entrada/saída do filtro
Tanques de fermentação, tanques de preparação
Trocadores de calor e equipamento de separação de membranas
Transições de tubo duro para mangueira flexível
Circuitos de tubagem CIP de desmontagem contínua
Portas de conexão para equipamentos de processo de alta pressão, alta temperatura e alta vibração

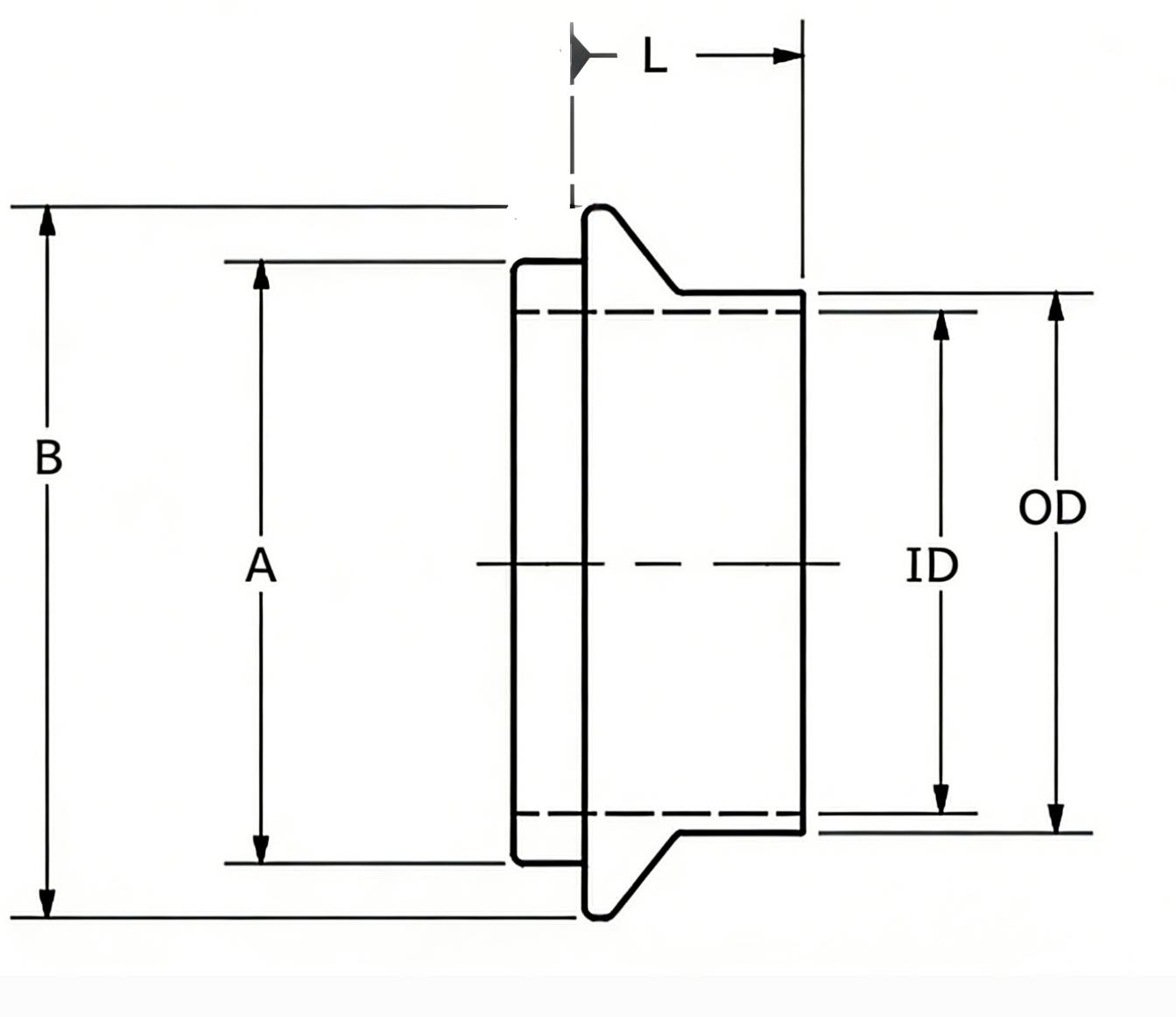

14WI: Masculino I-Line Sold Ferrule
| Polegada | ID( mm) | OD( mm) | A( mm) | B(mm) | L(mm)curto/longo |
| 1" | 22.1 | 25.65 | 31.51 | 50.74 | 15.2/39.7 |
| 1.5" | 34.8 | 38.35 | 44.21 | 50.74 | 18.9/46.8 |
| 2" | 47.5 | 51.05 | 56.91 | 67.12 | 19.8/52.4 |
| 2.5" | 60.2 | 63.75 | 69.61 | 84.06 | 21.6/55.6 |
| 3" | 72.9 | 76.45 | 83.83 | 98.36 | 23/60.3 |
| 4" | 97.38 | 101.85 | 109.16 | 123.76 | 26.2/68.3 |
| 6" | 146.86 | 152.65 | 173.49 | 190.44 | 23.9/68.3 |
| 8" | 197.66 | 203.45 | 224.29 | 241.05 | 23.9/- |

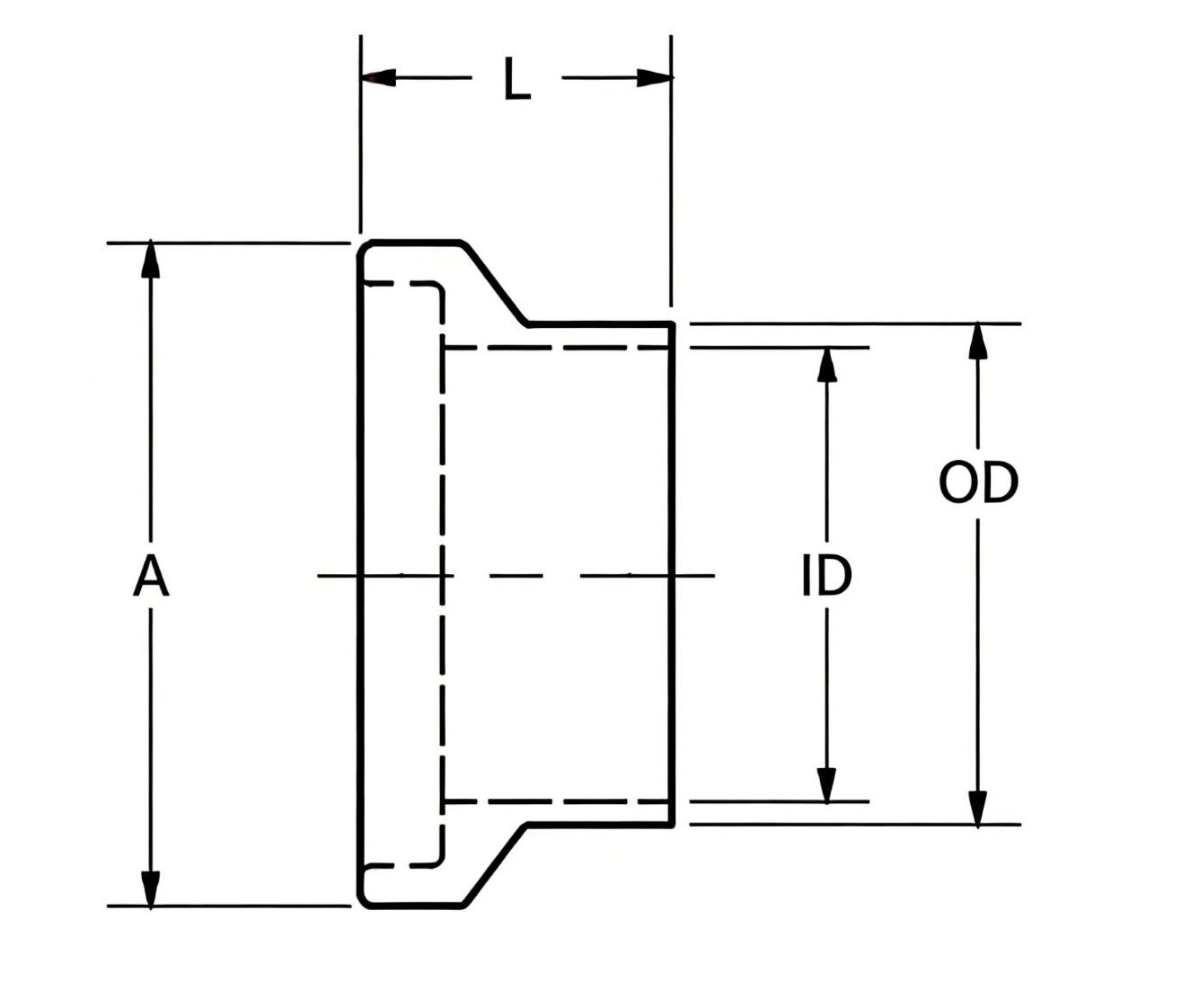

| Polegada | ID( mm) | OD( mm) | A( mm) | L(mm)curto/longo |
| 1" | 22.1 | 25.65 | 50.74 | 20.0/44.4 |
| 1.5" | 34.8 | 38.35 | 50.74 | 24.1/51.6 |
| 2" | 47.5 | 51.05 | 67.12 | 26.3/58.7 |
| 2.5" | 60.2 | 63.75 | 84.06 | 29.5/63.5 |
| 3" | 72.9 | 76.45 | 98.36 | 31.1/68.3 |
| 4" | 97.38 | 101.85 | 123.76 | 34.2/76.2 |
| 6" | 146.86 | 152.65 | 190.44 | 28.7/76.2 |
| 8" | 197.66 | 203.45 | 241.05 | 28.7/- |
PS: Comprimento personalizado (L) disponível mediante pedido
