GLOBALRoteamento da mangueira de resfriamento líquido: Como evitar dobras e dobra excessiva
A seleção da mangueira de refrigeração líquida não termina quando o material da mangueira, o diâmetro e a classificação da pressão foram escolhidos.
A forma como a mangueira é instalada pode ter a mesma importância prática.
Em um data center de IA, mangueiras de refrigeração podem conectar CDUs, coletores, placas frias e outros componentes dentro de um ambiente relativamente compacto rack. O espaço é limitado, o equipamento pode ser movido durante a manutenção, e a mangueira pode precisar acomodar caminhos de instalação apertados sem ser forçado a uma forma inadequada.
Uma mangueira tecnicamente adequada em papel ainda pode funcionar mal se for roteada com flexão excessiva, torção, compressão ou carregamento mecânico.
Por conseguinte, o bom encaminhamento tem dois objectivos:
- Manter o caminho de fluxo de refrigerante necessário.
- Mantenha a mangueira dentro dos seus limites de instalação mecânica.
1. Por que o roteamento da mangueira importa em centros de dados de IA
Sistemas de refrigeração líquida funcionam como circuitos hidráulicos conectados.
A mangueira é apenas uma parte desse circuito, mas seu roteamento afeta vários fatores de nível do sistema.
O mau encaminhamento pode contribuir para:
- Flexão excessiva
- Perturbação
- Torção
- Tensão mecânica nos acessórios
- Abrasão superficial
- Área de fluxo restrita
- Perda de pressão mais elevada
- Manutenção mais difícil
Esses problemas são particularmente relevantes em ambientes de servidor de IA de alta densidade, onde muitas conexões de refrigerante podem ser instaladas dentro de um pequeno espaço físico.
2. Comece com o circuito de resfriamento completo
O roteamento das mangueiras deve ser considerado como parte do circuito de arrefecimento completo, em vez de ser um percurso isolado.
Um circuito de arrefecimento líquido típico pode incluir:
- Unidade de distribuição de refrigerantes (CDU)
- Manifold
- Linha de abastecimento
- Conexões do lado do servidor
- Chapas frias
- Linha de retorno
O trajeto da mangueira deve ser planejado em torno dos requisitos de posição e movimento desses componentes.
Por exemplo, forçar uma mangueira para compensar o mau alinhamento entre um coletor e uma placa fria pode criar estresse mecânico desnecessário.

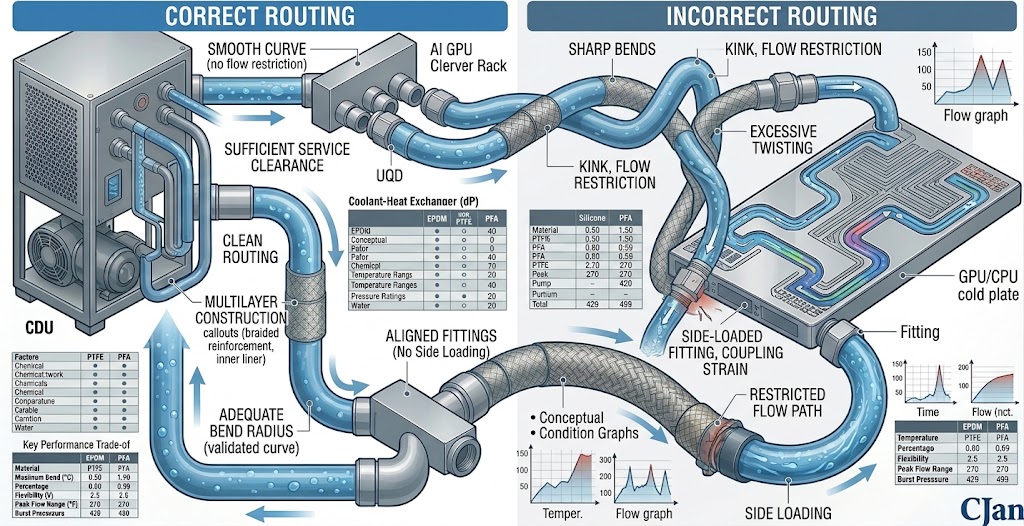

3. Evite dobras afiadas
Um dos princípios de roteamento mais simples é evitar mudanças bruscas na direção.
Uma mangueira flexível pode dobrar, mas a flexibilidade não significa que a mangueira deva ser dobrada no menor espaço possível.
Uma curva acentuada pode reduzir a área de fluxo eficaz e aumentar o estresse mecânico local.
Em vez de criar um ângulo apertado, use uma curva suave que permaneça dentro do raio de curvatura mínimo especificado pelo fabricante da mangueira.

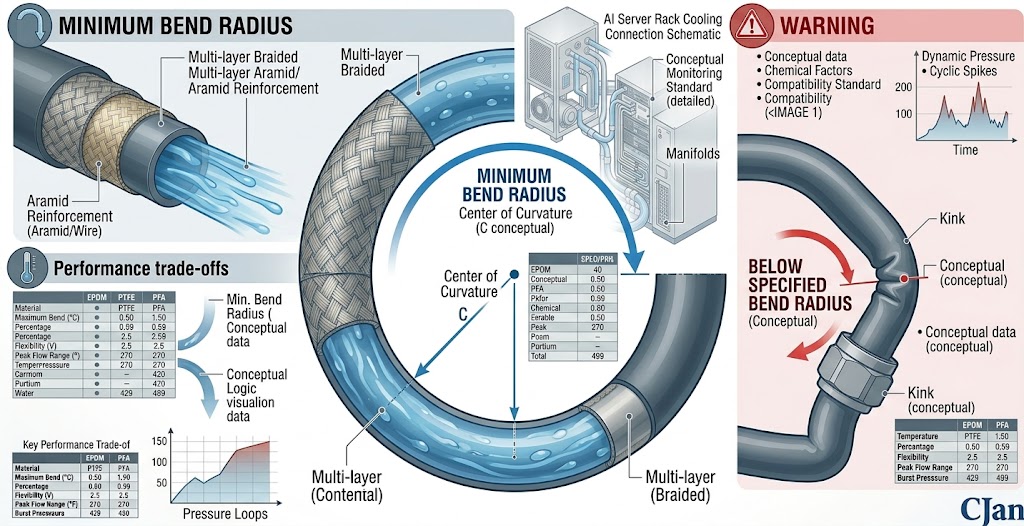

4. Respeite o Raio Mínimo
Cada mangueira flexível tem um raio de curvatura mínimo associado à sua construção.
O raio de curvatura mínimo deve ser tratado como um requisito de instalação em vez de uma sugestão.
Quando uma mangueira é dobrada abaixo de seu limite especificado, a construção da mangueira pode experimentar tensão mecânica adicional.
O efeito depende do material da mangueira, reforço, construção e condições operacionais.
Para uma discussão mais detalhada, consulte:
5. Não confunda flexibilidade com capacidade ilimitada de dobra
Mangueiras flexíveis são frequentemente selecionadas porque são mais fáceis de instalar do que tubos rígidos.
No entanto, a flexibilidade tem limites práticos.
Uma mangueira pode ser flexível o suficiente para circular em torno de um componente do servidor, enquanto ainda requer um raio de flexão relativamente grande.
Esta distinção é importante ao projetar conjuntos compactos de refrigeração de servidor de IA.
6. Evite Perturbações
Uma dobra ocorre quando a mangueira se dobra de uma forma que causa um colapso localizado ou deformação grave de sua seção transversal normal.
A fissura é indesejável por duas razões.
Primeiro, pode alterar a passagem de fluxo interno.
Em segundo lugar, pode criar uma deformação mecânica concentrada na estrutura da mangueira.
Locais potencialmente problemáticos incluem:
- Imediatamente atrás dos acessórios
- Penetrações próximas de racks
- Nas ligações múltiplas
- Pratos frios próximos
- Nos cantos afiados do armário
7. Evite torcer a mangueira
Dobrar e torcer não são a mesma coisa.
Uma mangueira pode seguir um caminho curvo, mantendo-se corretamente orientada. Também pode ficar torcida em torno de seu eixo longitudinal, enquanto sendo roteada entre dois pontos de conexão.
A torção desnecessária pode colocar estresse adicional na mangueira e suas conexões.
Durante a instalação, a mangueira deve ser posicionada naturalmente entre os dois pontos de conexão, em vez de rodar para o lugar simplesmente para obter uma orientação visual específica.
8. Mantenha a mangueira naturalmente alinhada com a conexão
Normalmente, não se deve utilizar uma mangueira para forçar dois componentes desalinhados na posição.
Considere um exemplo simples:
A configuração realmente aceitável depende do design da mangueira e da montagem, mas deve evitar-se carga lateral desnecessária.
A conexão deve ser posicionada para que a mangueira possa se aproximar dela sem flexão ou torção excessivas.
9. Evite dobrar imediatamente no ajuste
A transição entre uma mangueira flexível e um encaixe rígido merece especial atenção.
Se a mangueira começar a dobrar imediatamente após o encaixe, o estresse mecânico pode se concentrar perto da conexão.
Se o projecto de montagem o permitir, é preferível uma transição mais suave para a curva da mangueira.
Isto é especialmente importante em conjuntos compactos de refrigeração do servidor, onde o espaçamento de conexão pode ser limitado.
10. Fornecer espaço de instalação suficiente
O roteamento da mangueira deve ser concebido em torno do espaço disponível.
Um erro comum é selecionar a mangueira primeiro e depois descobrir que o raio de curvatura necessário não pode ser alcançado dentro do armário.
Antes de finalizar a montagem, verifique:
- Espaço de roteamento disponível
- Locais da ligação
- Raio de curvatura mínimo
- Componentes próximos
- Acesso à manutenção
- Movimento do equipamento
11. Não route contra bordas afiadas
As estruturas e suportes do gabinete podem conter bordas que podem danificar gradualmente a superfície da mangueira.
O contato repetido pode causar abrasão mesmo quando não há problema visível imediato.
Caso não seja possível evitar o contacto, devem ser consideradas medidas de protecção adequadas de acordo com o projecto de instalação.
A abordagem preferida, no entanto, é encaminhar a mangueira para que não ocorra contato desnecessário.
12. Prevenir a mangueira-a-colocar Contato Onde Prático
Várias mangueiras podem passar pela mesma rack ou área de colector.
Se as mangueiras se esfregarem repetidamente umas contra as outras por causa de movimento ou vibração, suas superfícies exteriores podem sentir desgaste.
O roteamento deve, portanto, considerar não só o contato com componentes rígidos, mas também a interação entre mangueiras adjacentes.
13. Evite compressão excessiva
Uma mangueira não deve ser comprimida entre equipamentos, suportes ou estruturas do armário.
A compressão pode alterar a geometria da mangueira e reduzir a área de fluxo interno disponível.
Ele também pode criar uma carga mecânica permanente que permanece mesmo quando o sistema de refrigeração está funcionando normalmente.
14. Mantenha o comprimento desnecessário da mangueira sob controle
Mais tempo não é automaticamente melhor.
O comprimento excessivo da mangueira pode criar:
- Perda de pressão adicional
- Ciclos desnecessários
- Mais pontos de contacto potenciais
- Manutenção mais difícil
- Requisitos adicionais de espaço de instalação
Ao mesmo tempo, a mangueira não deve ser tão curta que se torne esticada ou dobrada durante a instalação.
O objectivo prático é um comprimento adequado com suficiente subsídio para instalação e serviço.
15. Use o roteamento prático mais curto
Um princípio de engenharia útil é:
Use o menor roteamento prático da mangueira que ainda permite a instalação segura, acesso adequado à flexão e manutenção.
Esta abordagem equilibra considerações hidráulicas e mecânicas.
Para considerações de pressão, ver:
16. Considere o movimento da mangueira
Nem todas as mangueiras de refrigeração de IA são completamente estáticas.
Manutenção do servidor, substituição de componentes e movimento do rack podem alterar a posição dos componentes conectados.
Se o movimento for esperado, o roteamento deve proporcionar flexibilidade suficiente sem colocar a mangueira sob tensão excessiva ou compressão.
Uma mangueira que funcione perfeitamente na posição inicial pode experimentar uma condição mecânica muito diferente após o movimento do equipamento.
17. Deixe o acesso adequado ao serviço
O roteamento também deve considerar o que acontece durante a manutenção.
Os técnicos podem ter de:
- Desligar um acoplamento UQD
- Remover uma placa fria
- Aceder a um colector
- Substituir um componente do servidor
- Inspecionar uma instalação
Um arranjo de roteamento eficiente durante a instalação inicial pode se tornar inconveniente se não houver espaço para acessar a conexão mais tarde.
Por conseguinte, a capacidade de manutenção deve ser incluída no desenho original do roteamento.
18. UQD Conexões precisam de atenção especial
As conexões UQD são úteis em sistemas de refrigeração líquida porque podem simplificar o serviço de equipamentos e o gerenciamento de conexão.
No entanto, o roteamento da mangueira não deve colocar cargas laterais desnecessárias na conexão UQD.
O acoplamento deve ser posicionado de modo que a mangueira se aproxime naturalmente da conexão.
Para mais informações, consultar:
19. Roteamento pode afetar a queda de pressão
O roteamento da mangueira em si não determina a perda de pressão, mas as decisões de roteamento podem afetar indiretamente o desempenho hidráulico do sistema.
Por exemplo, uma mangueira desnecessariamente longa aumenta o comprimento do trajeto de fluxo.
Uma dobra ou deformação grave também pode reduzir a área de fluxo eficaz.
Portanto, os cálculos hidráulicos e o roteamento físico devem ser considerados em conjunto.
Para dimensionamento de mangueiras, ver:
Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA .
20. Diâmetro da mangueira e roteamento trabalhar juntos
Uma mangueira maior pode proporcionar maior capacidade de escoamento, mas também pode exigir mais espaço físico e um raio de flexão maior.
Uma mangueira menor pode ser mais fácil de caber em uma área compacta, mas pode produzir maior velocidade de fluxo e perda de pressão para o mesmo requisito de fluxo.
O design de roteamento não pode, portanto, ser completamente separado da seleção do diâmetro da mangueira.
21. Não projetar em torno da mangueira sozinho
Se o roteamento da mangueira é difícil, a solução nem sempre é selecionar uma mangueira mais flexível.
Por vezes, a melhor solução é reconsiderar:
- Posicionamento do componente
- Orientação de ajuste
- Localização do manifesto
- Altura da conexão
- Comprimento da mangueira
Essa abordagem de nível de sistema pode reduzir o estresse mecânico desnecessário antes mesmo da mangueira ser instalada.
22. Suporte longo ou pesada mangueira funciona apropriadamente
Mangueiras longas podem exigir suporte adequado, dependendo da construção e do ambiente de instalação da mangueira.
O suporte não deve introduzir pontos de compressão afiados ou criar uma curva menor do que o raio de curvatura mínimo especificado pela mangueira.
O dispositivo de suporte deve também permitir o movimento térmico e mecânico esperado do conjunto.
23. Evite pendurar cargas em conexões
Uma mangueira não deve ser autorizada a colocar peso ou carga mecânica desnecessários directamente numa ligação de montagem, colector ou placa fria.
Quando uma mangueira longa tiver um peso significativo, a instalação deve ser concebida de modo a que a ligação não esteja a suportar uma carga mecânica evitável.
24. Verifique roteamento após manutenção
Um sistema de refrigeração pode ser instalado corretamente e ainda desenvolver problemas de roteamento após a manutenção.
Por exemplo, um componente de servidor pode ser removido e reinstalado de forma ligeiramente diferente.
Uma variedade pode ser reposicionada.
Uma mangueira pode ser empurrada para trás de outro componente para criar espaço de trabalho temporário.
Estas alterações podem alterar o raio de curva original e a condição de roteamento.
Após a manutenção, inspecione o roteamento da mangueira antes de retornar o sistema à operação normal.
25. Verifique roteamento após mover um Rack de servidor de IA
O movimento do equipamento pode alterar a geometria do laço de resfriamento.
Depois de mover um rack, inspecione:
- Comprimento e tensão da mangueira
- Raio de inclinação
- Orientação da ligação
- Pontos de contacto
- Engajamento com UQD
- Potencial abrasão
Uma configuração de roteamento que fosse aceitável antes do movimento pode não ser mais adequada depois.
26. Assista à deformação permanente
Se uma mangueira permanecer acentuadamente dobrada por um período prolongado, pode desenvolver uma deformação permanente, dependendo da construção da mangueira e do ambiente operacional.
Durante a inspeção, procure:
- Secções planas
- Curvas localizadas
- Torção
- Bulging
- Alterações incomuns na forma
Qualquer deformação significativa deve ser avaliada em função da especificação da mangueira e das condições de serviço.
27. Seleção de material de roteamento e mangueira
O material e a construção da mangueira podem afetar a flexibilidade de roteamento.
Diferentes materiais e estruturas de reforço podem ter diferentes características mecânicas.
Por exemplo, a flexibilidade necessária para uma conexão compacta de rack pode influenciar se um engenheiro considera uma mangueira de borracha, mangueira de silicone ou construção de mangueiras de fluoropolímero.
A seleção de materiais ainda deve começar com a compatibilidade do refrigerante e requisitos operacionais, em vez de flexibilidade.
Ver:
28. Roteamento deve combinar com a construção da mangueira
Uma mangueira reforçada pode proporcionar vantagens na capacidade de pressão e resistência mecânica, mas seu comportamento de flexão depende da construção específica.
Da mesma forma, uma mangueira altamente flexível ainda precisa permanecer dentro de seus limites de instalação especificados.
Os engenheiros devem, portanto, utilizar os dados técnicos reais do fabricante para definir os requisitos de roteamento.
29. Uma lista de verificação prática de roteamento de mangueira
| Item de Roteamento | O Que Verificar |
|---|---|
| Raio de curvatura mínimo | Confirmar que a curva instalada permanece dentro da especificação da mangueira |
| Kinks | Verificar se está localizado achatamento ou colapso |
| Torção | Certifique-se de que a mangueira não é girada desnecessariamente em torno de seu eixo |
| Alinhamento da ligação | Evite forçar a mangueira para compensar componentes desalinhados |
| Arestas afiadas | Evitar abrasão ou corte desnecessários |
| Comprimento da mangueira | Evite folga excessiva e tensão excessiva |
| Ligação UQD | Verificar o engajamento e evitar o carregamento lateral |
| Acesso ao serviço | Deixar espaço suficiente para inspeção e manutenção |
| Componentes adjacentes | Evite a compressão e o contato indesejado |
| Movimento | Considere movimento rack e mudanças relacionadas à manutenção |

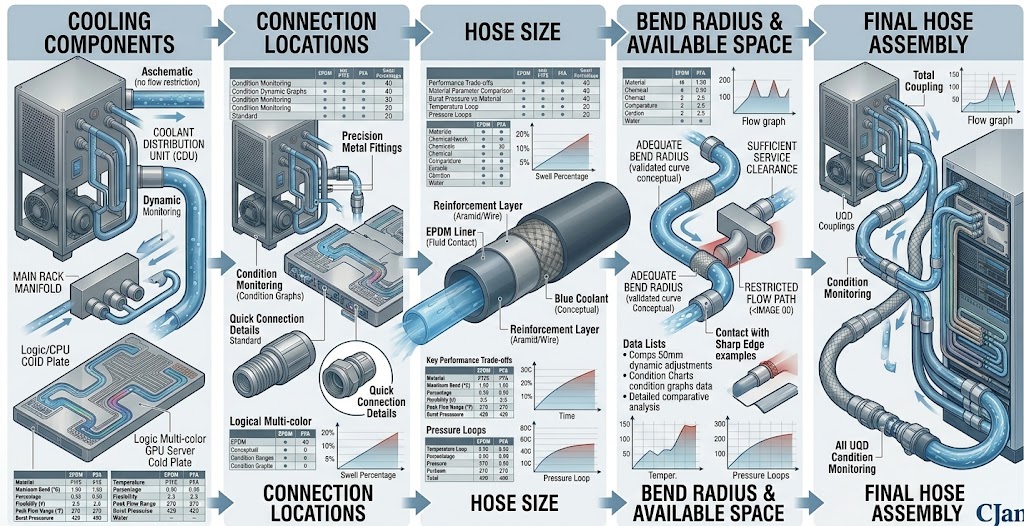

30. Uma sequência de design de roteamento simples
Um processo prático de roteamento pode seguir esta sequência:
Esta sequência ajuda a evitar que problemas de roteamento sejam descobertos apenas após a mangueira já ter sido instalada.
31. Roteie a mangueira antes de finalizar a montagem
Para conjuntos personalizados de mangueiras, o roteamento deve ser considerado antes da finalização do comprimento da mangueira e da orientação de montagem.
Um conjunto de mangueira que parece correto em uma bancada de trabalho pode se comportar de forma diferente uma vez instalado dentro de um rack de servidor de IA.
Sempre que possível, a geometria real da instalação deve ser considerada durante o projeto da montagem.
32. Roteamento é parte da seleção da mangueira
O roteamento da mangueira deve ser incluído no processo de seleção inicial da mangueira.
A relação chave pode ser resumida como:
Isso evita o erro comum de selecionar uma mangueira baseada apenas na pressão e temperatura e tentar resolver o problema de roteamento depois.
33. Como CJAN se aproxima de aplicações de mangueira de refrigeração líquida
A CJAN fornece soluções de mangueira de refrigeração líquida para aplicações onde o fluxo de refrigerante, flexibilidade, confiabilidade de conexão e requisitos de instalação precisam trabalhar em conjunto.
Os produtos relevantes da mangueira de refrigeração líquida CJAN incluem:
- LCH Mangueira de refrigeração líquida
- Mangueira de refrigeração líquida LCH-SD
- Mangueira de refrigeração líquida LCH-SDS
O produto apropriado deve ser selecionado de acordo com o líquido de arrefecimento, pressão, temperatura, exigência de fluxo, espaço de roteamento e configuração de conexão.
Veja a visão geral completa da aplicação:
Soluções de mangueiras de resfriamento líquido CJAN .
34. O Princípio de Roteamento Mais Importante
Boa roteamento da mangueira não é simplesmente sobre fazer a instalação parecer limpa.
Trata-se de controlar o estresse mecânico, mantendo as condições hidráulicas e de serviço necessárias.
Uma mangueira bem orientada deve:
- Manter o raio de curvatura necessário
- Evitar atorção
- Evite torção desnecessária
- Manter o alinhamento da ligação
- Evitar abrasão excessiva
- Fornecer acesso adequado ao serviço
- Apoie o fluxo de refrigerante necessário
Conclusão
O roteamento de mangueiras de refrigeração líquida é uma consideração de engenharia, não apenas um detalhe de instalação.
Em data centers de IA, as mangueiras muitas vezes operam em espaços compactos onde curvas, conexões e componentes próximos são embalados de perto. O roteamento pobre pode criar estresse mecânico desnecessário, restringir o caminho de fluxo, aumentar a perda de pressão ou tornar a manutenção mais difícil.
Os princípios básicos são simples:
- Respeite o raio de curvatura mínimo do fabricante.
- Evite dobras e curvas afiadas.
- Não torça a mangueira desnecessariamente.
- Mantenha a mangueira naturalmente alinhada com suas conexões.
- Evite bordas afiadas, compressão e abrasão.
- Use um comprimento prático da mangueira.
- Considere orientação UQD e acesso à manutenção.
- Verifique novamente o roteamento após a manutenção ou o movimento do equipamento.
A abordagem mais confiável é projetar a rota da mangueira juntamente com o sistema de refrigeração, em vez de tratar o roteamento como a etapa final de instalação.
Saiba mais sobre Soluções de mangueira de refrigeração líquida CJAN .
