GLOBALComo escolher a mangueira de refrigeração líquida certa para servidores de IA
Escolher uma mangueira de refrigeração líquida para um servidor de IA não é simplesmente uma questão de combinar o diâmetro da mangueira com um encaixe.
Os modernos servidores de IA podem colocar cargas térmicas significativas no sistema de refrigeração. A mangueira tem que funcionar como parte de um circuito de refrigeração completo que pode incluir placas frias, coletores, CDUs, acessórios e UQDs.
Isso faz da seleção de mangueiras uma decisão de engenharia de sistema.
Um processo prático de seleção deve considerar o refrigerante, a vazão necessária, a pressão de operação, a faixa de temperatura, o diâmetro interno, o raio de curva, o comprimento da mangueira, o ambiente mecânico e a configuração da conexão.
Para uma introdução ao princípio de funcionamento geral do refrigerador líquido de data center de IA, consulte Como funciona o resfriamento líquido em data centers de IA?
1. Comece com o sistema de refrigeração, não a mangueira
O primeiro passo é entender onde a mangueira fica dentro da arquitetura de resfriamento.

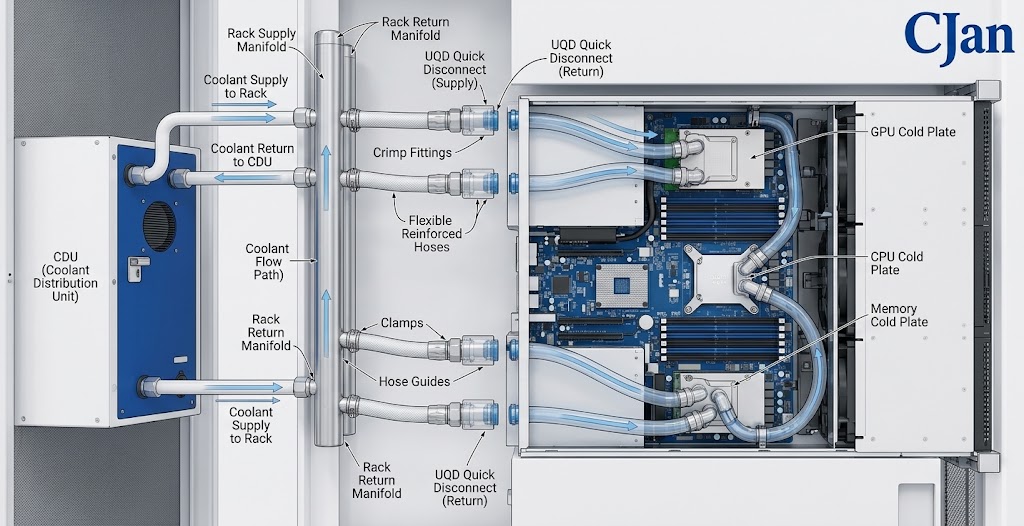

Um circuito de refrigeração líquido típico pode conectar um CDU com um coletor de rack, placas frias e outros componentes de refrigeração.
Cada seção contribui para o desempenho hidráulico e térmico do sistema completo.
Por conseguinte, a mangueira deve ser seleccionada após o estabelecimento dos requisitos básicos do sistema.
2. Confirme o refrigerante em primeiro lugar
A compatibilidade do refrigerante é um dos pontos de partida mais importantes para a seleção da mangueira.
O tubo interno permanece em contato com o refrigerante durante a operação, potencialmente por milhares de horas.
A equipe de engenharia deve identificar a formulação de refrigerante real ao invés de usar apenas uma descrição ampla, como "refrigerante à base de água".
As informações relevantes podem incluir:
- Tipo de refrigeração
- Concentração da água
- Glicol ou outros aditivos
- Temperatura de funcionamento
- Duração prevista do serviço
- Nível de limpeza exigido
A compatibilidade do material deve então ser avaliada nas condições reais de funcionamento.
Isto é particularmente importante quando um sistema de refrigeração utiliza uma formulação de refrigerante que difere das misturas padrão água ou água-glicol.
3. Determinar o fluxo de refrigerante necessário
O caudal necessário está estreitamente relacionado com a carga de calor que o sistema de arrefecimento deve remover.
Para uma dada arquitetura de resfriamento, a equipe de engenharia normalmente precisa estabelecer o fluxo do refrigerante alvo antes de selecionar o diâmetro da mangueira.
Uma mangueira com um tamanho de ligação adequado pode ainda não ser adequada se a sua passagem interna criar resistência hidráulica excessiva ao caudal necessário.
4. Selecione o diâmetro interno com base no fluxo
O diâmetro interno é uma das especificações mais visíveis da mangueira, mas não deve ser selecionado isoladamente.
Para o mesmo fluxo, reduzir o diâmetro interno geralmente aumenta a velocidade do fluido e resistência hidráulica.
Aumentar o diâmetro reduz a velocidade e pode reduzir a queda de pressão, mas uma mangueira maior também requer mais espaço de instalação e pode exigir componentes de conexão maiores.
| Abordagem de Seleção | Resultado Potencial |
|---|---|
| Mangueira subdimensionada | Maior velocidade de fluxo e queda de pressão |
| Mangueira de tamanho correto | Desempenho hidráulico e mecânico equilibrado |
| Mangueira sobredimensionada | Mais espaço de instalação e acessórios potencialmente maiores |
O objetivo é selecionar um ID de mangueira que se adapte aos requisitos de fluxo e gota de pressão do sistema, permanecendo prático para instalação.
5. Verifique o trabalho e a pressão máxima
Os requisitos de pressão devem ser definidos antes de seleccionar a construção da mangueira.
No mínimo, os engenheiros devem distinguir entre pressão normal de trabalho e pressão máxima esperada.
As condições transitórias devem também ser consideradas, se for caso disso.
- Pressão de funcionamento normal
- Pressão máxima de funcionamento
- Condições de arranque
- Alterações de pressão relacionadas com a bomba
- Requisitos aplicáveis ao ensaio de pressão
A mangueira deve fornecer uma margem de segurança adequada com base nas especificações técnicas do fabricante.
6. Considere a queda de pressão completa
A perda de pressão não vem apenas da mangueira.
O ciclo de arrefecimento pode conter várias restrições hidráulicas.
- Mangueira
- Adaptações
- UQDs
- Manifolds
- Válvulas
- Chapas frias
A queda total de pressão determina a demanda hidráulica colocada na bomba.
Por esta razão, os engenheiros devem avaliar a queda de pressão da mangueira na vazão real do alvo sempre que os dados estiverem disponíveis.
A relação entre diâmetro da mangueira e resistência hidráulica também é discutida no artigo relacionado Quais são os principais requisitos para mangueiras de refrigeração líquida do data center de IA?
7. Verifique o intervalo de temperatura operacional
As mangueiras de refrigeração líquidas podem experimentar temperaturas diferentes durante a inicialização, operação normal e desligamento.
As entradas de temperatura importantes incluem:
- Temperatura mínima de funcionamento
- Temperatura normal do líquido de arrefecimento
- Temperatura máxima de funcionamento
- Potencial ciclagem de temperatura
A temperatura deve ser considerada juntamente com a química da pressão e do refrigerante.
Uma mangueira que funcione bem sob uma condição de temperatura não deve ser automaticamente considerada como tendo a mesma capacidade de pressão em toda a faixa de temperatura.
8. Avaliar a flexibilidade e o raio de inclinação
Uma das principais razões para usar mangueira flexível no resfriamento do servidor é a flexibilidade de instalação.
Racks de servidor de IA podem conter arranjos densos de GPUs, placas frias, variedades, cabos e componentes de energia.
Uma mangueira flexível pode simplificar o roteamento em torno desses componentes.
No entanto, a mangueira ainda precisa permanecer dentro do raio de curvatura mínimo especificado.
Forçar uma mangueira em uma curva excessivamente apertada pode deformar a passagem interna e colocar tensão mecânica adicional na conexão.
9. Considere cuidadosamente o comprimento da mangueira
O comprimento da mangueira deve ser determinado a partir da disposição real da instalação.
Uma mangueira muito curta pode criar tensão nos acessórios.
Uma mangueira desnecessariamente longa pode adicionar complexidade de roteamento e resistência hidráulica adicional.
O comprimento final deverá permitir:
- Roteamento normal
- Raio de curvatura necessário
- Movimento do equipamento
- Tolerância de montagem
- Acesso à manutenção
10. Tipo de conexão deve combinar com a arquitetura de resfriamento
A mangueira é apenas uma parte da ligação.
O conjunto final pode ligar-se a placas frias, colectores, CDUs ou UQDs.
Portanto, os engenheiros devem definir a configuração da conexão no início do processo de seleção.
Os parâmetros relevantes podem incluir:
- Tamanho da conexão
- Tipo de conexão
- Identificação da mangueira
- Configuração de ajuste
- Tipo UQD
- Espaço de instalação disponível
11. Por que a seleção UQD deve ser incluída no projeto da mangueira
UQDs são comumente usados onde as linhas de refrigeração precisam ser desconectadas durante o serviço ou substituição de equipamentos.
No entanto, o UQD também faz parte do caminho hidráulico.
Sua passagem de fluxo interno pode contribuir para a queda de pressão.
Por conseguinte, a mangueira e a UQD devem ser consideradas como um conjunto ligado em vez de dois componentes completamente independentes.
Ao especificar um conjunto de mangueiras de arrefecimento líquido, deve verificar-se o seguinte:
- Compatibilidade da mangueira
- Compatibilidade com UQD
- Exigência de fluxo
- Classificação da pressão
- Intervalo de temperatura
- Dimensões da conexão
12. Verifique o ambiente mecânico
As mangueiras de refrigeração de data center podem experimentar condições mecânicas diferentes das de uma mangueira industrial estacionária.
Os factores potenciais incluem:
- Instalação e remoção repetidas
- Movimento dos módulos do servidor
- Contacto com os componentes circundantes
- Vibração
- Espaço de roteamento limitado
- Dobragem repetida
A construção da mangueira deve, portanto, corresponder ao ambiente de instalação real.
13. Não ignore a área de ajuste
Em um conjunto de mangueiras, a área de conexão pode experimentar cargas mecânicas concentradas.
Roteamento inadequado pode criar forças de flexão ou tração perto da montagem.
As boas práticas de instalação devem evitar:
- Dobras afiadas diretamente atrás da montagem
- Torção durante a instalação
- Tração axial excessiva
- Desalinhamento forçado
Uma mangueira devidamente roteada deve ter espaço suficiente para seguir uma curva natural sem transferir carga excessiva para a conexão.
14. Compare materiais da mangueira de acordo com a aplicação
Diferentes materiais de mangueira podem oferecer diferentes combinações de flexibilidade, resistência à temperatura, compatibilidade química e propriedades mecânicas.
| Família Material | Consideração da Seleção |
|---|---|
| EPDM | Muitas vezes considerado para aplicações de refrigeração à base de água onde flexibilidade e durabilidade são importantes. |
| Silicone | Pode ser considerado onde flexibilidade e capacidade de temperatura são importantes. |
| Fluoropolímero | Pode ser considerado quando requisitos específicos de compatibilidade química ou limpeza são importantes. |
| Outros elastómeros de engenharia | Selecionado de acordo com os requisitos de refrigeração, pressão, temperatura e mecânica. |
Não existe um único material de mangueira que seja ideal para cada sistema de refrigeração líquida.
O ambiente real de refrigeração e operação deve determinar a seleção final do material.
15. Avaliar a construção da mangueira

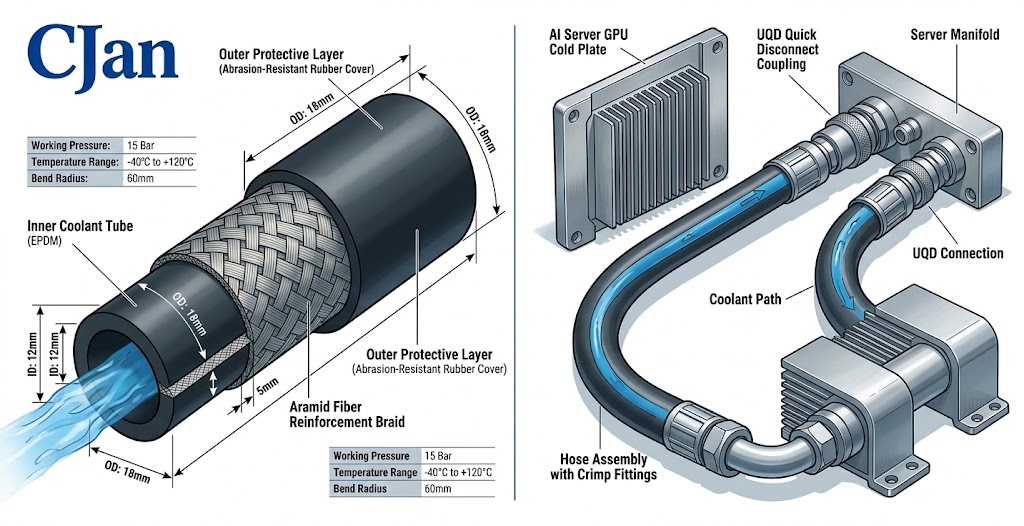

Uma mangueira de refrigeração líquida pode conter múltiplas camadas funcionais.
Dependendo da construção do produto, estes podem incluir uma camada de contato com fluido interno, camada de reforço e camada de proteção externa.
Cada camada pode ter uma função diferente.
A camada interna gerencia o contato com o refrigerante, o reforço pode contribuir para a pressão e estabilidade dimensional, enquanto a camada externa pode fornecer proteção mecânica.
16. O desempenho da fuga deve ser avaliado em nível de montagem
O controle de vazamento é fundamental para a confiabilidade do resfriamento líquido.
Um conjunto de refrigeração pode ter vários pontos de vazamento potenciais, incluindo o corpo da mangueira, a interface de montagem, a conexão prensada e UQD.
Para aplicações críticas, apenas o material da mangueira pode não fornecer informações suficientes sobre o conjunto acabado.
A montagem completa da mangueira deve ser avaliada de acordo com os requisitos reais do projeto.
17. Requisitos de Limpeza Dependendo da Aplicação
Nem todo sistema de refrigeração de data center tem requisitos de limpeza idênticos.
Algumas aplicações podem dar maior ênfase ao controle interno de partículas, fabricação de resíduos ou limpeza de fluidos.
Quando a limpeza é importante, o processo de fabricação e manuseio da mangueira deve ser considerado como parte da avaliação do fornecedor.
18. Considere estabilidade material de longo prazo
Os sistemas de arrefecimento líquido destinam-se a uma operação alargada.
Portanto, a mangueira precisa manter seu desempenho necessário após exposição prolongada ao refrigerante e ambiente operacional.
A avaliação a longo prazo pode incluir:
- Estabilidade do material
- Alterações dimensionais
- Compatibilidade do refrigerante
- Desempenho mecânico
- Exposição à temperatura
O significado real de cada fator depende do arrefecimento e do design do sistema.
19. Construir uma lista de verificação de seleção de mangueira
Uma lista de verificação estruturada pode tornar a comunicação do fornecedor muito mais eficiente.
| Parâmetro | Informação Obrigatória |
|---|---|
| Refrigerante | Formulação de refrigerante exato |
| Taxa de fluxo | Meta e intervalo de fluxo esperado |
| Pressão | Trabalho e pressão máxima |
| Temperatura | Temperatura de funcionamento mínima e máxima |
| Identificação da mangueira | Diâmetro interno necessário |
| Comprimento | Comprimento de montagem acabado |
| Raio de Curva | Espaço de roteamento disponível |
| Ligação | Requisitos de ajuste e UQD |
| Ambiente | Condições mecânicas e de instalação |
20. Quando você deve escolher uma mangueira de refrigeração líquida reforçada?
A construção reforçada pode ser adequada quando a aplicação exigir uma combinação de resistência à pressão, flexibilidade e estabilidade mecânica.
A decisão deve basear-se nos requisitos reais de pressão, temperatura e roteamento, em vez de simplesmente assumir que a construção reforçada é sempre melhor.
Para aplicações que exigem uma solução de mangueira de refrigeração líquida dedicada, os engenheiros podem revisar Mangueira de refrigeração líquida CJAN LCH.
21. Comparando CJAN opções de mangueira de refrigeração líquida
A CJAN oferece várias opções de mangueira de refrigeração líquida que podem ser avaliadas de acordo com diferentes requisitos do sistema.
| Produto | Avaliação recomendada |
|---|---|
| CJAN LCH | Seleção geral da mangueira de refrigeração líquida de acordo com os requisitos de aplicação. |
| CJAN LCH-SD | Construção alternativa de mangueiras de refrigeração líquida para requisitos específicos do sistema. |
| CJAN LCH-SDS | Configuração alternativa da mangueira para aplicações de refrigeração líquida que exigem características de construção específicas. |
As especificações do produto devem ser revistas com base nos requisitos reais de refrigeração, pressão, temperatura, vazão e conexão antes da seleção.
22. Por que os dados da aplicação são importantes ao solicitar uma mangueira
Um fornecedor pode fornecer uma recomendação mais útil quando a informação do aplicativo estiver completa.
Em vez de pedir apenas "uma mangueira de refrigeração de IA", fornecer as seguintes informações sempre que possível:
- Nome e formulação do refrigerante
- Vazão-alvo
- Pressão de trabalho
- Pressão máxima
- Intervalo de temperatura
- ID da mangueira necessária
- Comprimento necessário da mangueira
- Tipo de conexão
- Requisitos de UQD
- Ambiente de instalação
Esta informação permite avaliar a mangueira como parte do circuito de refrigeração completo.

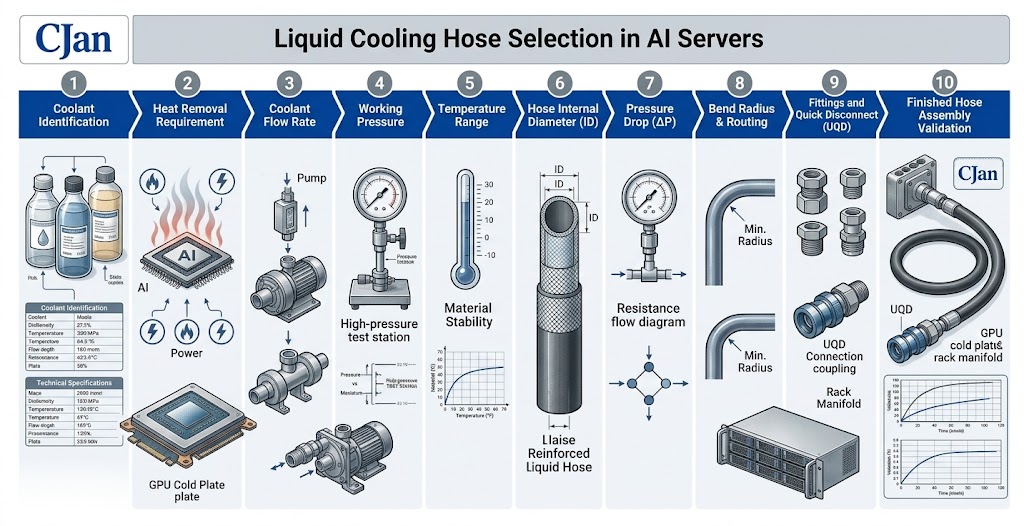

23. Um processo prático de seleção da mangueira do servidor de IA
Este processo ajuda a evitar um erro comum: selecionar a mangueira primeiro e tentar adaptar o sistema de refrigeração em torno dele mais tarde.
24. O que faz um bom data center de IA Mangueira de resfriamento líquido?
Uma mangueira adequada deve fornecer uma combinação equilibrada de desempenho hidráulico, térmico e mecânico.
Em termos práticos, a selecção deve satisfazer as seguintes condições:
- O material é compatível com o refrigerante.
- A mangueira suporta a pressão de operação necessária.
- A mangueira pode operar dentro do intervalo de temperatura requerido.
- O diâmetro interno suporta o fluxo de refrigeração necessário.
- A queda de pressão é aceitável para o sistema.
- A mangueira pode ser encaminhada dentro do espaço disponível.
- O raio de curvatura mínimo pode ser respeitado.
- A conexão corresponde aos acessórios selecionados e UQDs.
- O conjunto acabado pode atender ao desempenho de vazamento necessário.
25. Soluções de mangueira de refrigeração de líquido CJAN
A CJAN desenvolve e fornece produtos de mangueira para aplicações de refrigeração líquida, incluindo as famílias de produtos LCH, LCH-SD e LCH-SDS.
O dedicado Soluções de resfriamento líquido CJAN A página fornece uma visão geral do foco da aplicação de refrigeração líquida da empresa.
Para o produto LCH atual, visite Mangueira de refrigeração líquida CJAN LCH.
Para configurações adicionais de mangueiras, os engenheiros também podem rever CJAN LCH-SD e CJAN LCH-SDS.
A selecção final dos produtos deve basear-se nas condições reais de aplicação e nas especificações técnicas mais recentes.
Conclusão
A seleção de uma mangueira de refrigeração líquida para um servidor de IA deve começar com o sistema de refrigeração em vez de com a própria mangueira.
A compatibilidade do refrigerante, a vazão, a pressão, a temperatura, o diâmetro interno, a queda de pressão, a flexibilidade, o raio de curvatura, o comprimento da mangueira e a configuração da conexão influenciam a seleção final.
As UQD e os acessórios também devem ser considerados porque fazem parte do mesmo conjunto hidráulico e mecânico.
Para projetos de data center de IA, a abordagem mais confiável é definir as condições de operação primeiro e, em seguida, selecionar a construção da mangueira que satisfaz esses requisitos.
O portfólio de mangueiras de refrigeração líquidas da CJAN fornece opções LCH, LCH-SD e LCH-SDS para avaliar diferentes requisitos do sistema de refrigeração.
Para a seleção da mangueira específica do projeto, o ponto de partida mais eficaz é o refrigerante, a vazão, a pressão, a temperatura, as dimensões e os requisitos de conexão.
