GLOBALQuais são os principais requisitos para mangueiras de refrigeração líquida do data center de IA?
A refrigeração líquida está se tornando uma parte cada vez mais importante da infraestrutura de IA de alta densidade.
À medida que os servidores GPU se tornam mais poderosos, o sistema de refrigeração precisa remover uma maior quantidade de calor através de um circuito de refrigeração controlado. Placas frias, coletores, CDUs, acessórios, UQDs e mangueiras se tornam parte do sistema de gerenciamento térmico.
Entre estes componentes, a mangueira de refrigeração líquida proporciona uma conexão flexível entre componentes fixos.
Isso parece simples, mas uma mangueira de refrigeração de data center de IA tem que satisfazer vários requisitos ao mesmo tempo.

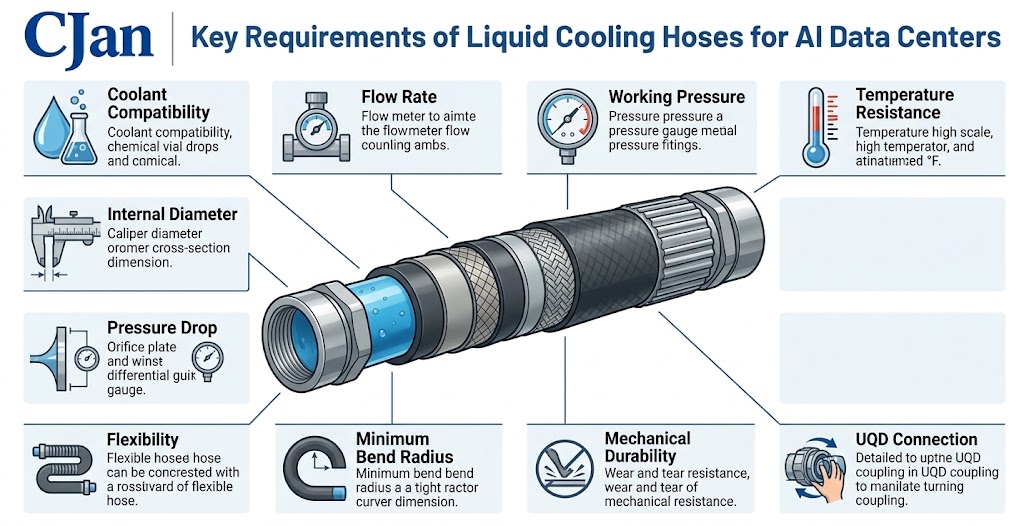

Este artigo explica os principais requisitos que os engenheiros devem considerar ao avaliar uma mangueira de refrigeração líquida para aplicações de data center de IA.
1. O primeiro requisito: Compatibilidade com Refrigerante
A superfície interna da mangueira é continuamente exposta ao refrigerante circulante.
Por esse motivo, a compatibilidade do refrigerante deve ser um dos primeiros parâmetros considerados durante a seleção da mangueira.
Não basta descrever o refrigerante simplesmente como "baseado em água".
Diferentes sistemas de resfriamento podem usar diferentes formulações, aditivos e concentrações. O material da mangueira deve, portanto, ser avaliado contra a química do líquido de refrigeração real utilizado no sistema.
Considerações importantes podem incluir:
- Composição do líquido de arrefecimento
- Concentração da água
- Glicol ou outros aditivos
- Exposição a longo prazo
- Temperatura de funcionamento
- Potencial inchaço ou degradação do material
2. Capacidade de pressão deve corresponder ao sistema
As laçadas de resfriamento líquido funcionam sob pressão, portanto, a mangueira precisa suportar a pressão gerada pela bomba e a resistência hidráulica do sistema completo.
Os engenheiros normalmente precisam distinguir entre vários valores de pressão:
- Pressão de trabalho normal
- Pressão máxima de funcionamento
- Pressão durante o arranque ou condições transitórias
- Pressão de ensaio
Uma mangueira seleccionada apenas de acordo com a sua pressão de funcionamento normal pode não fornecer margem suficiente para o ambiente de funcionamento completo.
O requisito de pressão final deve ser determinado a partir da concepção real do sistema.
3. Taxa de fluxo é uma entrada de design crítico
A mangueira deve fornecer uma passagem de fluxo adequada para o fluxo de arrefecimento necessário.
Os requisitos de fluxo estão em última análise relacionados com a quantidade de calor que precisa ser removido.
Esta relação é porque a seleção da mangueira deve começar com os requisitos hidráulicos do sistema em vez de começar com o tamanho da mangueira disponível.

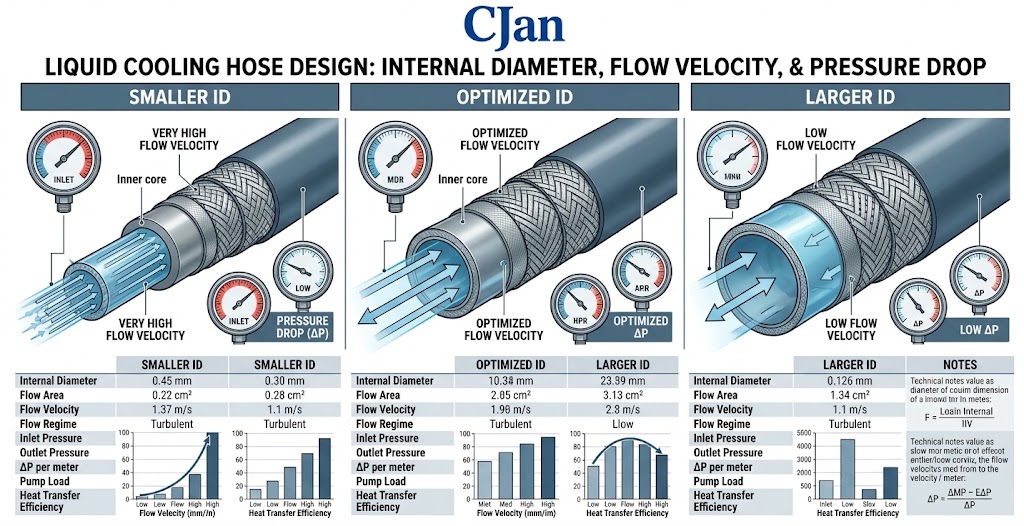

4. O diâmetro interno afeta o desempenho hidráulico
O diâmetro interno da mangueira determina diretamente a área de fluxo disponível.
Para o mesmo fluxo, um diâmetro interno menor geralmente produz maior velocidade do fluido e maior resistência hidráulica.
Por outro lado, uma mangueira desnecessariamente grande pode criar problemas mecânicos e de instalação.
| Decisão de identificação da mangueira | Efeito Potencial |
|---|---|
| Muito pequeno. | Maior velocidade de fluxo e queda de pressão |
| Tamanho adequado | Requisitos de fluxo e instalação equilibrados |
| Muito grande. | Mais espaço, acessórios maiores e potencialmente maior custo |
O objetivo não é selecionar a maior mangueira possível. O objetivo é selecionar um diâmetro interno adequado para o fluxo necessário e orçamento de queda de pressão.
5. A queda de pressão deve ser considerada como parte do sistema
Uma mangueira não funciona independentemente dos outros componentes hidráulicos.
O ciclo de arrefecimento completo pode conter perdas de pressão de:
- Mangueiras de refrigeração líquidas
- Adaptações
- UQDs
- Manifolds
- Chapas frias
- Válvulas
- Outras restrições de fluxo
A queda de pressão total determina a pressão que a bomba precisa fornecer no caudal necessário.
Por esta razão, uma mangueira de refrigeração líquida deve ser avaliada utilizando dados de gota de pressão a um caudal definido, sempre que esses dados sejam necessários para a concepção do sistema.
6. Resistência à temperatura é mais do que um número máximo de temperatura
Uma mangueira de refrigeração líquida pode experimentar mudanças de temperatura durante a operação.
As condições de temperatura podem ser influenciadas por:
- Carga de trabalho da GPU
- Temperatura de alimentação do refrigerante
- Temperatura de retorno
- Condições de instalação
- Iniciar e desligar
- Procedimentos de manutenção
Os engenheiros devem, portanto, considerar a faixa de temperatura de operação completa em vez de olhar apenas para a temperatura máxima.
Alterações repetidas de temperatura também podem ser relevantes quando se avalia o desempenho a longo prazo.
7. Flexibilidade é uma grande vantagem de conexões de mangueira
Ao contrário de tubos rígidos, mangueira flexível pode acomodar roteamento complexo dentro de um rack servidor.
Isso é particularmente útil quando a conexão de resfriamento precisa se mover:
- Bandejas GPU
- Chapas frias
- Manifolds
- Estruturas de raquetes
- Componentes de potência
- Cabos eléctricos
No entanto, a flexibilidade não deve ser confundida com capacidade de flexão ilimitada.
Uma mangueira ainda precisa operar dentro de seu raio de curvatura especificado.
8. O raio de dobra mínimo protege o caminho de resfriamento
Quando uma mangueira é dobrada muito firmemente, sua passagem interna pode ficar distorcida.
Isso pode afetar o fluxo e aumentar o estresse mecânico.
A flexão excessiva também pode transferir carga adicional para o encaixe ou conexão UQD.
Para racks de IA de alta densidade, isso deve ser considerado durante o layout mecânico em vez de depois que o hardware já foi instalado.
9. O reforço pode aumentar a capacidade mecânica
Algumas mangueiras de refrigeração líquida usam camadas de reforço para melhorar o desempenho mecânico.
Dependendo do projeto da mangueira, o reforço pode ajudar a suportar:
- Resistência à pressão
- Estabilidade dimensional
- Duração mecânica
- Resistência à deformação
A construção da armadura precisa ser avaliada juntamente com o tubo interno e a camada protetora externa.
Uma mangueira reforçada não é automaticamente adequada para cada aplicação. A construção real precisa corresponder às condições de pressão, flexibilidade e instalação necessárias.
10. O tubo interno precisa proteger o caminho do refrigerante
O tubo interno é a parte da mangueira que contacta diretamente o líquido de refrigeração.
Seu papel é, portanto, fundamental para a confiabilidade do circuito de resfriamento.
Características importantes podem incluir:
- Compatibilidade química
- Resistência à temperatura
- Estabilidade dimensional
- Longo prazo de durabilidade
- Resistência à degradação relacionada com os fluidos
A seleção de materiais deve ser sempre baseada no ambiente de aplicação real.
11. A camada externa tem um trabalho diferente
A camada exterior normalmente não entra em contato com o refrigerante. Sua função está relacionada com o ambiente circundante.
Dependendo da aplicação, a camada exterior pode precisar tolerar:
- Contacto mecânico
- Abrasão
- Tratamento da instalação
- Exposição ambiental
- Movimento repetido
É por isso que a construção da mangueira precisa ser avaliada como uma montagem completa, em vez de olhar apenas para o material do tubo interno.
12. A compatibilidade da conexão é essencial
Uma mangueira tecnicamente adequada ainda não pode funcionar adequadamente se a sua ligação não corresponder aos componentes circundantes.
O conjunto da mangueira pode interagir com:
- Chapas frias
- Manifolds
- CDUs
- Adaptações
- UQDs
- Módulos de arrefecimento do servidor
Os engenheiros devem, portanto, definir a configuração da conexão antes de finalizar o conjunto da mangueira.
13. Por que a compatibilidade da UQD importa
UQDs podem tornar as conexões de resfriamento líquido mais fáceis de servir.
Em um ambiente de servidor de IA, o acesso à manutenção pode ser uma parte importante do design do sistema.
Por conseguinte, o conjunto de mangueiras deve ser compatível com a UQD seleccionada em termos de:
- Tamanho da conexão
- Tipo de conexão
- Classificação da pressão
- Intervalo de temperatura
- Compatibilidade do refrigerante
- Requisitos de fluxo
- Espaço de instalação
O próprio UQD também pode introduzir queda de pressão, de modo que a conexão deve ser avaliada hidráulicamente, bem como mecanicamente.
14. A resistência ao vazamento é um requisito fundamental
No resfriamento líquido, o controle de vazamento é uma parte essencial da confiabilidade do sistema.
Potenciais pontos de fuga podem existir em:
- Corpos de mangueiras
- Adaptações
- Conexões aparadas
- Ligações UQD
- Interfaces manuais
- Interfaces de chapa fria
Isto significa que o ensaio apenas do tubo de mangueira pode não ser suficiente.
O conjunto completo da mangueira deve ser avaliado quando a aplicação exigir um desempenho de fuga definido.
15. Estresse mecânico em torno do ajuste
Um erro comum na instalação da mangueira é concentrar força excessiva de flexão ou tração perto do encaixe.
A mangueira pode parecer flexível, mas a área de conexão pode se tornar um ponto de concentração de tensão mecânica.
As boas práticas de instalação devem evitar:
- Curva afiada imediatamente atrás da montagem
- Torção da mangueira durante a instalação
- Tração axial excessiva
- Desalinhamento forçado
Um caminho de roteamento suave normalmente fornece um ambiente de conexão mais confiável.
16. O comprimento da mangueira deve ser projetado, não adivinhado
O comprimento da mangueira afeta tanto a instalação quanto o desempenho hidráulico.
Uma mangueira muito curta pode criar tensão.
Uma mangueira excessivamente longa pode introduzir queda de pressão desnecessária e complexidade de roteamento.
O comprimento necessário deve permitir:
- Correcção correcta
- Raio de curvatura mínimo
- Movimento do equipamento
- Tolerância de instalação
- Acesso à manutenção
17. Peso da mangueira pode importar em sistemas densos
Numa única ligação, o peso da mangueira pode parecer insignificante.
Na escala de rack, no entanto, várias mangueiras, conexões e conexões podem se somar.
O peso pode tornar-se relevante ao projetar:
- Módulos de arrefecimento do servidor
- Montagem de manifold
- Infra-estruturas Rack
- Conjuntos de serviços móveis
O objetivo é, portanto, alcançar o desempenho mecânico necessário sem a massa desnecessária.
18. Limpeza pode ser importante
Os sistemas de refrigeração podem ter diferentes requisitos de limpeza, dependendo da aplicação.
Para alguns sistemas, os engenheiros podem se preocupar com:
- Contaminação interna
- Geração de partículas
- Resíduos de fabrico
- Limpeza dos fluidos
O nível de limpeza exigido deve ser definido pelo sistema de arrefecimento em vez de ser idêntico para cada aplicação de data center.
19. Permeação de mangueira pode ser relevante
Alguns fluidos podem interagir com materiais poliméricos durante longos períodos.
Dependendo do refrigerante e aplicação, os engenheiros podem considerar a permeação e a estabilidade do material a longo prazo.
Isto é particularmente relevante quando a composição do líquido refrigerante precisa de permanecer estável durante um período de serviço prolongado.
O significado da permeação depende fortemente do material, refrigeração e arquitetura do sistema.
20. Temperatura e pressão devem ser considerados juntos
A capacidade de pressão nem sempre é independente da temperatura.
Para mangueiras poliméricas, a pressão admissível pode mudar à medida que a temperatura muda.
Portanto, os engenheiros não devem assumir automaticamente que a pressão máxima listada a uma temperatura permanece válida em toda a faixa de temperatura operacional.
21. Seleção do material da mangueira para refrigeração líquida
Várias famílias de materiais de mangueira podem ser consideradas para aplicações de refrigeração líquida.
| Família Material | Considerações Típicas |
|---|---|
| EPDM | Comumente considerado para aplicações de refrigeração à base de água onde é necessária flexibilidade e durabilidade. |
| Silicone | Muitas vezes considerado onde flexibilidade e capacidade de temperatura são importantes. |
| Fluoropolímeros | Considerado quando são importantes requisitos específicos de compatibilidade química ou limpeza. |
| Outros elastómeros de engenharia | Selecionado de acordo com requisitos específicos de refrigeração, pressão, temperatura e mecânica. |
Não existe nenhum material de refrigeração líquido "melhor" universal.
O material adequado depende das condições reais do sistema.
22. Por que os centros de dados de IA precisam mais do que uma mangueira industrial genérica
Uma mangueira industrial pode ser capaz de transportar líquido, mas o arrefecimento do servidor de IA introduz requisitos adicionais.
A mangueira pode precisar trabalhar dentro de um rack compacto, mantendo o fluxo controlado e conexões confiáveis durante ciclos de manutenção repetidos.
O projeto também pode envolver integração próxima com placas frias, coletores e UQDs.
Por esse motivo, o projeto específico da mangueira de aplicação pode ser mais útil do que simplesmente selecionar uma mangueira industrial genérica com base na pressão nominal.
23. O que deve ser verificado antes de encomendar?
Uma lista de verificação pré-encomenda prática pode incluir:
| Parâmetro | Pergunta a Confirmar |
|---|---|
| Refrigerante | Que formulação de refrigeração exata será usada? |
| Fluxo | Que fluxo é necessário? |
| Pressão | Quais são as pressões normais e máximas? |
| Temperatura | Qual é o intervalo de temperatura de operação completo? |
| Identificação da mangueira | Que diâmetro interno é necessário? |
| Raio de Curva | Qual é o espaço de roteamento disponível? |
| Comprimento | Qual o comprimento da mangueira? |
| Ligação | Que configuração de ajuste e UQD é necessária? |
| Ambiente | Que condições mecânicas e de instalação se aplicam? |
24. A montagem da mangueira terminada importa
Em muitas aplicações, o tubo de mangueira é apenas uma parte da montagem final.
O produto acabado pode incluir:
- Mangueira
- Adaptações
- Conexões aparadas
- UQDs
- Componentes protectores
A montagem final deve ser avaliada como uma unidade completa quando a confiabilidade, o vazamento e o desempenho hidráulico são críticos.
25. Teste deve refletir a aplicação real
Os requisitos de ensaio devem basear-se nas condições reais do sistema.
Dependendo da aplicação, a validação pode incluir:
- Ensaio de pressão
- Ensaio de fugas
- Ensaio de fluxo
- Ensaio de gota de pressão
- Ensaio de temperatura
- Ensaio de flexibilidade
- Ensaio do ciclo de ligação
O objetivo não é simplesmente gerar um relatório de ensaio, mas verificar se o conjunto de mangueiras realiza nas condições que realmente experimentará.
26. Erros comuns na seleção da mangueira
Vários erros de seleção aparecem repetidamente em projetos de refrigeração líquida.
Escolher pelo Tamanho Sozinho
Uma mangueira que se adapte fisicamente à conexão pode ainda ter uma pressão, temperatura ou compatibilidade inadequada com o refrigerante.
Escolher pela pressão máxima sozinho
Uma classificação de alta pressão não garante o desempenho adequado do fluxo, flexibilidade ou compatibilidade do refrigerante.
Ignorando a queda de pressão da UQD
O UQD pode se tornar uma restrição hidráulica significativa dependendo de seu design interno e do fluxo necessário.
Ignorando o Raio Bend
Uma mangueira pode passar por um teste de banco, mas tornar-se problemático quando forçado em uma instalação de rack apertado.
Usando um refrigerante não verificado
A compatibilidade do material deve ser verificada com a formulação do refrigerante real.
Testando apenas o tubo da mangueira
A montagem final e as ligações UQD podem ser pontos de fuga críticos e devem ser incluídas na validação adequada da montagem.
27. Como CJAN se aproxima da seleção da mangueira de resfriamento líquido
A CJAN oferece várias opções de mangueira de refrigeração líquida para avaliar diferentes requisitos de aplicação, incluindo LCH, LCH- SD e LCH-SDS.
A atual LCH Mangueira de refrigeração líquida informações sobre o produto está disponível no site da CJAN:
Mangueira de refrigeração líquida CJAN LCH
Para aplicações que exigem uma construção diferente, os engenheiros também podem revisar os produtos de mangueiras de refrigeração de líquido CJAN relacionados:
Mangueira de refrigeração líquida CJAN LCH-SD
Mangueira de refrigeração líquida CJAN LCH-SDS
Para uma visão geral das soluções da indústria de refrigeração líquida da CJAN, visite:
Soluções de resfriamento líquido CJAN
A seleção do produto deve ser sempre confirmada de acordo com as especificações mais recentes e os requisitos de refrigeração, pressão, temperatura, fluxo e conexão do cliente.
28. A seleção do produto LCH deve começar com as condições da aplicação
Em vez de perguntar apenas "Qual mangueira é a melhor?", uma questão de engenharia mais útil é:
Que construção de mangueiras é apropriada para este laço de refrigeração particular?
Um processo de seleção prático pode começar com as seguintes informações:
Esta abordagem reduz o risco de selecionar uma mangueira com base em uma única especificação, sem esquecer o resto do sistema.
29. AI Liquid Cooling Hose Seleção é uma tarefa de engenharia de sistema
A mangueira mais adequada é determinada pela interação entre os requisitos térmicos, hidráulicos e mecânicos.
Uma relação simplificada pode ser expressa como:
Alterar um parâmetro pode afetar os outros.
Por exemplo, aumentar o fluxo necessário pode influenciar o diâmetro da mangueira, a queda de pressão e a seleção de UQD.
A alteração do líquido de refrigeração pode requerer um material diferente da mangueira.
Alterar o layout do rack pode exigir um comprimento de mangueira diferente ou raio de curvatura.
30. Key Takeaway
Uma mangueira de refrigeração líquida de data center de IA precisa fazer mais do que simplesmente transportar refrigerante.
Deve funcionar de forma fiável num ambiente hidráulico, térmico e mecânico específico.
Os requisitos mais importantes incluem:
- Compatibilidade do refrigerante
- Capacidade de fluxo
- Capacidade de pressão
- Resistência à temperatura
- Diâmetro interno adequado
- Queda de pressão controlada
- Flexibilidade
- Raio de curvatura mínimo
- Duração mecânica
- Compatibilidade da ligação
- Compatibilidade com UQD
- Desempenho do vazamento
Quando esses fatores são considerados em conjunto, a mangueira de refrigeração líquida torna-se parte de um sistema de gerenciamento térmico devidamente projetado, em vez de simplesmente um tubo flexível.
Conclusão
O resfriamento líquido do data center de IA coloca exigências crescentes em cada componente do ciclo de resfriamento.
A mangueira ocupa um espaço físico relativamente pequeno, mas conecta os componentes que fazem o sistema de refrigeração funcionar.
Uma seleção confiável da mangueira, portanto, começa com a aplicação real: refrigeração, vazão, pressão, temperatura, espaço de instalação e requisitos de conexão.
As famílias de produtos LCH, LCH-SD e LCH-SDS da CJAN oferecem opções para avaliar diferentes requisitos de mangueiras de refrigeração líquida.
Para saber mais sobre o produto LCH atual, visite:
Mangueira de refrigeração líquida CJAN LCH
Para os requisitos específicos do projeto, a abordagem mais útil é fornecer o líquido de refrigeração real, fluxo, pressão, temperatura, tamanho da mangueira e informações de conexão para que a construção da mangueira possa ser avaliada contra o sistema de refrigeração completo.
