GLOBALAcessórios de mangueira de resfriamento líquido: Como selecionar o tipo de conexão certo
Em um sistema de resfriamento líquido, a mangueira é apenas uma parte da conexão de fluido.
A montagem liga a mangueira flexível a um colector, placa fria, CDU, válvula, tubo ou outro componente de refrigeração. Suas dimensões, método de vedação, material e tipo de conexão podem afetar o desempenho do conjunto completo da mangueira.
Isto é particularmente importante em servidores de IA e centros de dados, onde conexões de resfriamento podem precisar operar continuamente enquanto se encaixam em espaços compactos.
Este artigo explica os principais fatores de engenharia a considerar ao selecionar acessórios para conjuntos de mangueiras de refrigeração líquida.
1. O que é uma mangueira de refrigeração líquida?
Uma mangueira de refrigeração líquida é um componente de conexão usado para unir uma mangueira flexível com outra parte do circuito de resfriamento.
Uma ligação de arrefecimento líquido simplificada pode ser representada como:
Dependendo da arquitetura do sistema, o encaixe pode ser montado permanentemente na mangueira ou pode fazer parte de uma conexão removível, como um acoplamento de desconexão rápida.
Num conjunto completo de mangueiras, a montagem e a mangueira devem, por conseguinte, ser avaliadas como uma ligação projectada.
2. Por que ajustar a matéria de seleção em sistemas de refrigeração de IA
Sistemas de refrigeração de servidor de IA podem conter inúmeras conexões de fluidos dentro de um espaço de instalação relativamente pequeno.
Cada conexão precisa manter o caminho de refrigeração pretendido enquanto acomoda pressão, temperatura, movimento mecânico e requisitos de manutenção.
Um encaixe que não seja compatível com a mangueira ou sistema pode introduzir problemas como:
- Fuga
- Perda excessiva de pressão
- Dificuldade de instalação
- Tensão mecânica
- Desempenho de vedação insuficiente
- Problemas de manutenção
Por esta razão, a seleção do ajuste deve fazer parte do processo de projeto do conjunto da mangueira, em vez de uma reflexão posterior.
Ver Como projetar conjuntos de mangueiras de resfriamento líquido confiável para servidores de IA.
3. Comece com a construção da mangueira
A primeira questão é se o equipamento seleccionado é compatível com a construção da mangueira.
As mangueiras de refrigeração líquidas podem usar diferentes materiais de tubo interno e métodos de construção, incluindo EPDM, silicone, PTFE, PFA e projetos multicamadas reforçados.
Um equipamento concebido para uma construção de mangueiras não deve ser automaticamente considerado adequado para outro.
O método de conexão precisa fornecer retenção mecânica suficiente sem danificar a mangueira.
Os parâmetros importantes da mangueira incluem:
- Diâmetro interior
- Diâmetro exterior
- Espessura da parede
- Estrutura de reforço
- Material
- Pressão de funcionamento
Ver Materiais de mangueira de refrigeração líquida para data centers de IA.
4. Combine o ajuste com as dimensões da mangueira
O tamanho nominal da mangueira por si só nem sempre é suficiente para selecionar um encaixe.
Deve confirmar-se o diâmetro real da mangueira no interior e no exterior em função da especificação e do método de montagem.
Isto é especialmente importante para mangueiras reforçadas porque o reforço altera as dimensões externas e pode afetar o método de conexão.
Por conseguinte, uma selecção prática adequada deverá verificar:
| Parâmetro da mangueira | Por Que Importa |
|---|---|
| Diâmetro interior | Fluxo de influências e geometria de conexão |
| Diâmetro exterior | Determina a compatibilidade e a retenção de montagem |
| Espessura da parede | Afeta o design da conexão |
| Reforço | Pode afetar o método de montagem e a resistência mecânica |

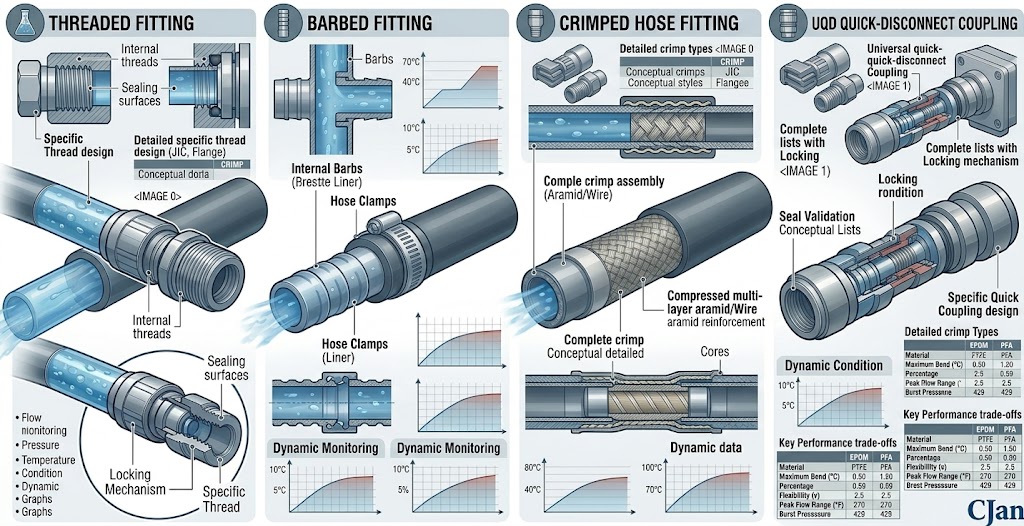

5. Considere o tipo de conexão
Os sistemas de refrigeração líquida podem usar vários tipos de conexões de mangueiras, dependendo da aplicação.
As abordagens comuns incluem:
- Conexões roscadas
- Ligações farpadas
- Conjuntos de mangueiras prensados
- Conexões entrelaçadas
- Acoplamentos de desconexão rápida
O tipo de ligação adequado depende da interface do equipamento, da construção da mangueira, das condições de funcionamento e dos requisitos de serviço.
Não existe um único método de ligação adequado para cada aplicação de arrefecimento líquido.
6. Ligações roscadas
Os acessórios roscados são comumente usados quando um conjunto de mangueiras precisa se conectar a uma porta roscada, variedade ou outra interface de equipamento.
A seleção do ajuste deve ser responsável pelo padrão de rosca e pelo método de vedação aplicável.
Os engenheiros devem verificar:
- Tipo de thread
- Tamanho do tópico
- Orientação da ligação
- Método de vedação
- Espaço de instalação disponível
A compatibilidade do thread deve ser confirmada em vez de ser assumida apenas a partir do tamanho nominal.
7. Ligações Barbadas
Os acessórios farpados utilizam uma superfície de ligação em forma para reter a mangueira.
Podem ser adequados para certas construções e condições de funcionamento das mangueiras, em especial quando o método de montagem é devidamente controlado.
No entanto, a geometria de montagem, o material da mangueira, o método de fixação e a pressão de operação devem ser considerados em conjunto.
Uma mangueira não deve ser selecionada apenas porque seu diâmetro nominal parece corresponder ao tamanho da barba.
8. Conexões de mangueiras prensadas
Conjuntos ensaiados mecanicamente fixam a mangueira na montagem utilizando um processo de cravação controlado.
Para aplicações que exigem qualidade de montagem consistente, o crimping controlado pode fornecer um método de conexão repetitiva quando a mangueira, montagem e especificação de crimp são adequadamente correspondentes.
O processo de cravação deve seguir os requisitos especificados pelo fabricante da mangueira e montagem.
Dimensões incorretas podem afetar o desempenho de retenção mecânica e vedação do conjunto acabado.
9. Ligações Apertadas
As conexões amputadas utilizam uma pinça ou componente mecânico similar para fixar a mangueira à montagem.
A adequação deste método depende da construção da mangueira, da pressão de funcionamento, da temperatura, do arrefecimento e dos requisitos de instalação aplicáveis.
A seleção da pinça também deve considerar se a força de aperto é adequada para a mangueira sem causar danos.
10. Acoplamentos de desconexão rápida
Os acoplamentos de desconexão rápida podem ser úteis quando o circuito de refrigeração precisa ser separado durante a instalação, substituição ou manutenção do equipamento.
Em aplicações de data center de IA, conexões de desconexão rápida podem ser usadas em locais onde se espera acesso repetido ao serviço.
Os parâmetros de seleção importantes incluem:
- Capacidade de fluxo
- Classificação da pressão
- Intervalo de temperatura
- Compatibilidade do refrigerante
- Tamanho da conexão
- Configuração da vedação
- Espaço disponível
Para considerações específicas da UQD, ver Mangueira de refrigeração líquida Desconexão rápida: Como escolher acoplamentos UQD para servidores de IA.
11. UQD vs. Outras conexões de desconexão rápida
UQD é um tipo de solução de desconexão rápida que pode ser considerada para aplicações de refrigeração líquida.
Ao comparar UQD com outro acoplamento, os engenheiros devem focar nos requisitos reais do sistema em vez do nome da conexão.
Os principais parâmetros incluem:
- Fluxo de arrefecimento necessário
- Queda de pressão
- Pressão de funcionamento
- Temperatura
- Compatibilidade do refrigerante
- Tamanho da conexão
- Frequência de serviço
Uma comparação separada de UQD e soluções tradicionais de desconexão rápida está coberta UQD vs. Desligamento Rápido Tradicional para Refrigeração de Data Center de IA.
12. Considere Compatibilidade Refrigerante
O material de montagem e os componentes de vedação fazem parte da trajetória do fluido molhado e, portanto, precisam ser compatíveis com o refrigerante.
A compatibilidade deve ser considerada para:
- Material do corpo de montagem
- Material de vedação
- Tubo interior da mangueira
- Formulação do refrigerante
- Temperatura de funcionamento
A compatibilidade deve ser avaliada utilizando a formulação e as condições reais de funcionamento do refrigerante sempre que possível.
13. Classificação de pressão do ajuste
A instalação deve ser capaz de funcionar à pressão necessária do sistema.
Os engenheiros devem considerar tanto a pressão de operação normal quanto as condições de pressão máxima.
A montagem completa da mangueira deve ser avaliada como um sistema, uma vez que a capacidade de pressão da mangueira e da montagem deve ser compatível.
14. Classificação de temperatura
A temperatura pode afetar materiais de mangueira, vedações e componentes de montagem.
A instalação deve, portanto, ser adequada para o mesmo intervalo de temperatura de funcionamento que o conjunto de mangueiras.
Nos casos em que o sistema de arrefecimento experimenta ciclos de temperatura, os engenheiros também devem considerar a expansão e contração repetidas durante a operação.
Para uma discussão mais ampla, consulte Como a pressão e a temperatura afetam a confiabilidade da mangueira de refrigeração líquida em data centers de IA.
15. Queda de pressão através do ajuste
Um encaixe pode contribuir para a resistência hidráulica de um circuito de resfriamento líquido.
Alterações no diâmetro interno, direção do fluxo e geometria de conexão podem afetar a perda de pressão.
Para sistemas com elevados requisitos de fluxo de refrigerante, a queda de pressão de acessórios e acoplamentos deve, portanto, ser considerada juntamente com a queda de pressão da mangueira.
O percurso hidráulico completo pode incluir:
Para mais informações sobre a perda de pressão da mangueira, consulte Gota de pressão da mangueira de refrigeração líquida: Como calcular e controlar em data centers de IA.
16. Tamanho da conexão e taxa de fluxo
Uma conexão não deve criar uma restrição desnecessária em um circuito de refrigeração de outro tamanho correto.
Por exemplo, uma mangueira pode ter um diâmetro interno adequado, enquanto a ligação contém uma passagem de fluxo substancialmente menor.
Os engenheiros devem, portanto, avaliar o caminho de fluxo eficaz através da conexão completa.
Isto é particularmente relevante em sistemas de refrigeração de servidores de IA de alto fluxo.
17. Considere o Espaço de Instalação
Servidores de IA e sistemas de refrigeração de nível rack podem ter espaço limitado em torno de conexões de fluidos.
As dimensões físicas do encaixe devem, portanto, ser consideradas antes de finalizar a montagem.
Dimensões importantes podem incluir:
- Comprimento total de montagem
- Diâmetro da ligação
- Remoção necessária da ferramenta
- Espaço de rotação
- Depuração de componentes adjacentes
Uma instalação que satisfaça os requisitos hidráulicos pode ainda ser difícil de instalar se houver uma folga física insuficiente.
18. Orientação apropriada
A orientação de ajuste pode ter um efeito direto no roteamento da mangueira.
Por exemplo, um ajuste reto e um ajuste de 90 graus podem produzir geometrias de roteamento muito diferentes dentro de um rack de servidor.
Onde o espaço é restrito, selecionar uma orientação adequada pode ajudar a reduzir o comprimento desnecessário de dobra e mangueira.
19. Evite forçar a mangueira em posição
A montagem deve permitir que a mangueira atinja a ligação sem força excessiva.
Se a mangueira tiver de ser puxada, torcida ou dobrada para atingir o encaixe, a geometria da ligação deve ser reconsiderada.
Forçar o conjunto em posição pode criar cargas mecânicas que permanecem presentes durante a operação.
20. Método de vedação
Diferentes tipos de conexão usam diferentes mecanismos de vedação.
Dependendo do projeto de montagem, a vedação pode depender de uma vedação de elastómero, junta, anel O, método de vedação roscado ou outra interface projetada.
O material de vedação deve ser compatível com o refrigerante e a temperatura de funcionamento.
Durante a montagem, devem também ser instalados selos de acordo com os requisitos aplicáveis do fabricante.
21. Seleção de materiais para encaixes
Os materiais de montagem devem ser selecionados de acordo com o ambiente de aplicação.
As considerações potenciais incluem:
- Compatibilidade do refrigerante
- Resistência à corrosão
- Temperatura
- Pressão
- Resistência mecânica
- Peso
- Requisitos de instalação
O material de montagem também deve ser avaliado juntamente com a mangueira e outros componentes molhados.
22. Retenção mecânica da mangueira-para-fitting
Uma conexão confiável requer retenção mecânica suficiente entre a mangueira e o encaixe.
O método exato de retenção depende do design da mangueira e da montagem.
Os engenheiros devem evitar assumir que um grampo genérico, barb ou montagem fornecerá a retenção necessária simplesmente porque as dimensões nominais parecem compatíveis.
A ligação terminada deve obedecer aos requisitos de montagem do fabricante.
23. Acoplamentos em mangueiras de refrigeração líquida de várias camadas
As mangueiras de refrigeração líquida multicamadas podem conter um tubo interno, camada de reforço e cobertura exterior.
O encaixe precisa se envolver com a estrutura adequada da mangueira sem comprometer a barreira de fluido ou reforço.
Esta é uma razão pela qual a seleção de montagem deve ser baseada na construção real da mangueira, em vez de simplesmente o tamanho nominal da mangueira.
24. Selecção de ajuste para mangueiras EPDM
As mangueiras EPDM são utilizadas em várias aplicações de gerenciamento térmico e à base de água.
Ao selecionar os acessórios para mangueiras de refrigeração de líquido EPDM, os engenheiros devem verificar a compatibilidade dimensional, compatibilidade do refrigerante, faixa de temperatura e o método de montagem necessário.
Para considerações específicas do EPDM, ver Mangueira de resfriamento líquido EPDM: Aplicações, Benefícios e Fatores de Seleção.
25. Selecção de ajuste para mangueiras de silicone
As mangueiras de silicone são valorizadas em muitas aplicações pelas suas características de flexibilidade e temperatura.
No entanto, o design de montagem ainda precisa corresponder às dimensões da mangueira e às condições de funcionamento.
Deve ser dada especial atenção ao método de retenção mecânica e aos requisitos de instalação.
Ver Mangueira de refrigeração líquida de silicone: principais vantagens e limitações.
26. Selecção de ajuste para mangueiras PTFE e PFA
As mangueiras PTFE e PFA são soluções à base de fluoropolímeros que podem ser selecionadas onde a resistência química e os requisitos específicos de temperatura ou limpeza são importantes.
O sistema de montagem deve ser compatível com a construção e as características dimensionais da mangueira de fluoropolímero seleccionada.
Para uma comparação material, ver Mangueira de resfriamento líquido PTFE vs. PFA: Qual é a diferença?.
27. Ajustes para conexões CDU-to-Rack
As conexões CDU-to-rack podem exigir acessórios que combinam capacidade de fluxo suficiente com acesso prático ao serviço.
A geometria da conexão deve suportar o roteamento da mangueira pretendido, evitando curvas desnecessárias e carregamento mecânico excessivo.
Para circuitos de refrigeração maiores, o ajuste deve também ser avaliado como parte do cálculo total da perda de pressão.
28. Ajustes para refrigeração do servidor de IA de alta densidade
Servidores GPU de alta densidade podem exigir várias conexões de fluidos em uma área compacta.
Nessas aplicações, a seleção do ajuste deve considerar não só pressão e fluxo, mas também acesso físico e roteamento da mangueira.
Um ajuste compacto pode reduzir o espaço de instalação, mas seu trajeto de fluxo interno e características de conexão ainda precisam satisfazer os requisitos hidráulicos.
Ver Como escolher a mangueira de refrigeração líquida certa para servidores de IA de alta densidade.
29. Erros comuns de seleção
| Erro comum | Potencial Problema |
|---|---|
| Seleccionar apenas pelo tamanho nominal | As dimensões reais da mangueira podem não corresponder |
| Ignorando a compatibilidade do refrigerante | Questões materiais ou de vedação |
| Ignorar a classificação de pressão adequada | A ligação pode não satisfazer os requisitos do sistema |
| Usando uma conexão desnecessariamente restritiva | Perda de pressão adicional |
| Ignorar a depuração da instalação | Montagem ou manutenção difíceis |
| Alinhamento da mangueira de força | Tensão mecânica adicional |
| Utilizando um método de montagem incompatível | Confiabilidade de conexão reduzida |

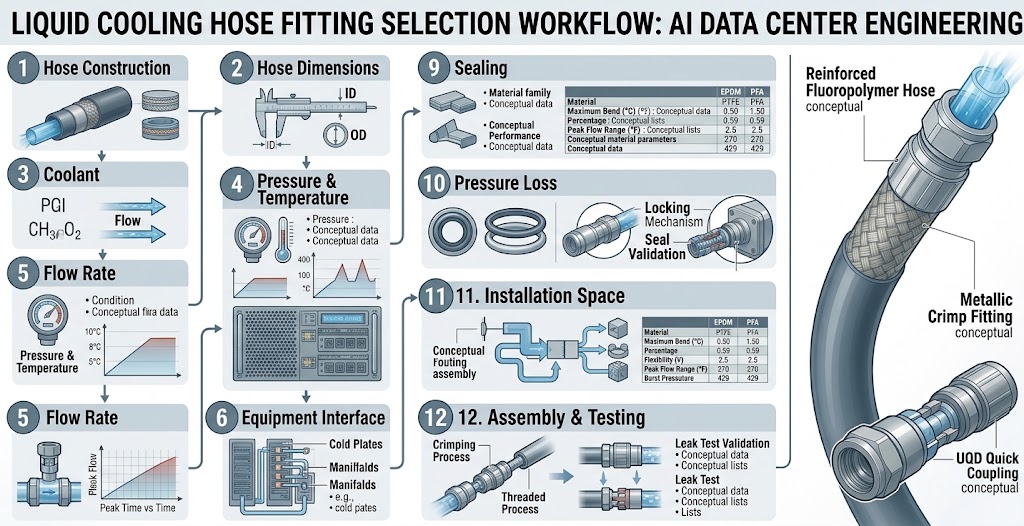

30. Um processo de seleção prático
Um fluxo de trabalho prático de engenharia pode ser organizado da seguinte forma:
31. Como especificar uma mangueira de refrigeração líquida
Ao solicitar uma instalação ou montagem completa de mangueiras a um fornecedor, os engenheiros devem fornecer informações suficientes para evitar suposições.
Uma especificação útil pode incluir:
- Modelo da mangueira
- Diâmetro interior da mangueira
- Diâmetro exterior da mangueira
- Refrigerante
- Pressão de funcionamento
- Temperatura de funcionamento
- Caudal necessário
- Padrão de conexão
- Orientação de ajuste
- Comprimento necessário da mangueira
- Requisitos UQD, se aplicável
- Requisitos de ensaio
Esta informação permite avaliar a mangueira e a montagem como um conjunto completo.
32. CJAN Liquid Cooling Mangueira e soluções de fixação
A CJAN fornece soluções flexíveis de mangueiras de refrigeração líquida para aplicações de gerenciamento térmico, onde os requisitos de materiais de mangueira, construção e conexão precisam ser considerados em conjunto.
A Refrigeração Líquida CJAN A gama de aplicações abrange soluções para sistemas de refrigeração utilizados em ambientes de gestão térmica exigentes.
Produtos relevantes para mangueiras incluem LCH, LCH- SD e LCH-SDS.
Para uma montagem completa da mangueira, a seleção da instalação deve ser baseada no líquido de refrigeração, fluxo, pressão, temperatura, construção da mangueira, interface de conexão e ambiente de instalação.
Conclusão
Selecionar uma mangueira de refrigeração líquida não é simplesmente uma questão de combinar dois tamanhos nominais de conexão.
A montagem deve funcionar com a construção da mangueira e o sistema de refrigeração completo. Compatibilidade do refrigerante, pressão, temperatura, vazão, vedação, retenção mecânica, espaço de instalação e requisitos de serviço todos precisam ser considerados.
Para data centers de IA e servidores GPU de alta densidade, a abordagem mais confiável é tratar a mangueira e a montagem como uma montagem projetada.
Quando esses fatores são avaliados em conjunto, a conexão resultante pode ser mais fácil de instalar, manter e integrar no sistema de resfriamento líquido global.
Para mais informações sobre soluções de mangueira de refrigeração líquida, visite Refrigeração Líquida CJAN página de aplicação.
