1. O que é a construção da mangueira de resfriamento líquido?
A construção da mangueira de refrigeração líquida descreve o arranjo de materiais e camadas estruturais utilizadas para criar uma mangueira acabada. Dependendo do design do produto, uma mangueira pode ter uma parede de uma única camada ou uma estrutura multicamadas que incorpora um tubo de contato fluido, reforço e uma tampa de proteção externa.

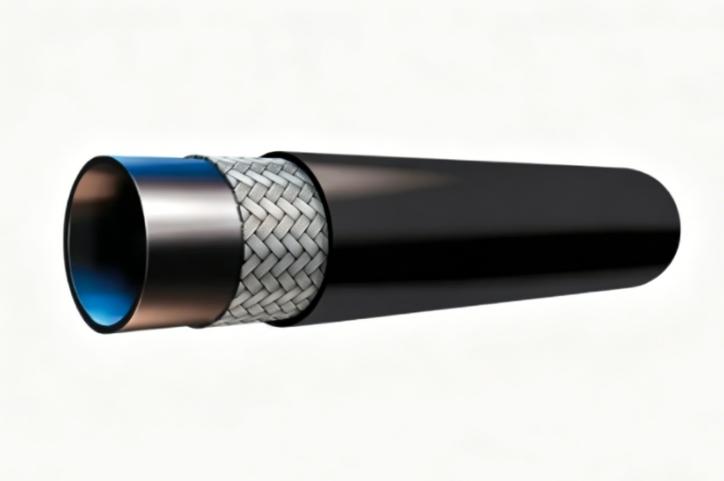

Esta é uma representação conceitual de uma mangueira reforçada, não uma seção transversal de cada produto. As construções reais variam. Alguns projetos podem usar camadas adicionais, reforço têxtil, arame embutido ou outras características estruturais.
2. O tubo interno: A camada de contato fluido
O tubo interno forma a superfície interna da mangueira e contacta diretamente o fluido circulante. Seu material e condição influenciam a compatibilidade do líquido de refrigeração, limpeza e estabilidade de longo prazo. Por isso, o tubo interno deve ser selecionado contra a formulação de fluido real e ambiente operacional.
2.1 Compatibilidade do refrigerante
Os sistemas de refrigeração líquida podem utilizar água, misturas água-glicol ou fluidos de transferência de calor especialmente formulados. Diferenças na concentração, aditivos e temperatura de operação podem afetar a compatibilidade mesmo quando dois fluidos parecem semelhantes.
Antes de selecionar um material de tubo interno, identifique a formulação do refrigerante e reveja as informações de compatibilidade do fabricante da mangueira. Se a aplicação o exigir, realize testes representativos em condições de temperatura e exposição relevantes.
2.2 Opções comuns de material de tubo interno
EPDM, silicone, PTFE e PFA são usados em diferentes aplicações de mangueiras, mas nenhum único material é automaticamente adequado para cada sistema de refrigeração líquida.
| Material | Considerações potenciais de selecção | O que verificar |
|---|---|---|
| EPDM | Muitas vezes considerado para aplicações de tratamento de fluidos à base de água compatíveis. | Formulação de refrigeração, temperatura, permeação, classificação de pressão e especificações de furo acabado. |
| Silicone | Pode ser considerado quando a flexibilidade é um requisito de design importante. | Compatibilidade de fluidos, permeação, requisitos mecânicos e comportamento a longo prazo. |
| PTFE | Pode ser selecionado para aplicações que exigem propriedades específicas de contato com fluidos de fluoropolímero. | Construção, flexibilidade, projeto de conexão e limites de pressão-temperatura. |
| PFA | Pode ser adequado para aplicações que exijam propriedades específicas do fluoropolímero. | Compatibilidade real do refrigerante, construção e especificações do produto validado. |
Estas são considerações gerais de engenharia, não uma classificação universal de materiais. A seleção final deve ser baseada na construção completa da mangueira e nas condições em que ele irá operar.
2.3 Limpeza e estabilidade dos fluidos
A superfície de contato fluido deve ser adequada para os requisitos de limpeza do sistema. Seleção de materiais, fabricação, embalagem, armazenamento e instalação podem afetar a limpeza do circuito completo.
Se um projeto tiver limites de contaminação específicos, defina-os explicitamente e confirme como o conjunto da mangueira acabado será qualificado. Não assuma que um nome polímero por si só estabelece o cumprimento de uma exigência de limpeza.
2.4 Diâmetro interno e fluxo
O diâmetro interno determina a área de fluxo disponível e é uma entrada importante para cálculos hidráulicos. Uma mangueira subdimensionada pode aumentar a perda de pressão em uma dada taxa de fluxo. No entanto, aumentar o diâmetro também afeta a seleção de conexão, espaço de instalação e projeto geral do sistema.
Leitura relacionada: Mangueira de refrigeração líquida Diâmetro interno vs. Taxa de fluxo: O que os engenheiros precisam saber.
3. A camada de reforço: suporte mecânico
O reforço é utilizado em muitas mangueiras flexíveis para ajudar a construção a suportar cargas mecânicas e pressão interna. Dependendo do projeto, ele pode usar fibras têxteis, fios ou outros elementos estruturais. Seu tipo, arranjo e processo de fabricação afetam o comportamento da mangueira acabada.
3.1 Capacidade de pressão
Pressão interna coloca tensão em uma parede de mangueira flexível. Uma estrutura de reforço adequada pode ajudar a controlar a expansão e manter a geometria pretendida. No entanto, a capacidade de pressão não pode ser determinada a partir do material de armadura sozinho.
A classificação da mangueira acabada depende da construção completa, incluindo o tubo interno, dimensões, reforço, qualidade de fabricação, tamanho da mangueira e temperatura de operação. Os engenheiros devem usar os limites de pressão de trabalho publicados pelo fabricante e a orientação de temperatura de pressão aplicável.
3.2 Estabilidade dimensional
Durante a operação, as mangueiras podem experimentar mudanças de pressão, variação de temperatura, flexão e vibração. O reforço pode ajudar uma mangueira a manter uma forma mais controlada nestas condições. O grau de suporte depende do projeto específico, de modo que mangueiras com dimensões externas semelhantes podem se comportar de forma diferente.
3.3 Flexibilidade e raio de curvatura
O reforço deve ser combinado com a instalação pretendida. Uma construção concebida para satisfazer exigências de pressão exigentes pode comportar-se de forma diferente de uma otimizada para o encaminhamento flexível. O objectivo é satisfazer os requisitos mecânicos, mantendo a flexibilidade necessária para a instalação e manutenção.
As mangueiras devem ser instaladas dentro do raio de curvatura mínimo especificado pelo fabricante, não devendo ser torcidas ou forçadas para compensar componentes desalinhados.
3.4 Têxteis e reforço de arame
A armadura têxtil e o fio embutido podem fornecer diferentes combinações de suporte mecânico, flexibilidade e resistência à deformação. O fio helicoidal pode ser usado em certos projetos para suportar a retenção de forma ou resistência ao colapso. Essas características são dependentes da construção; nem todas as mangueiras requerem a mesma abordagem de reforço.
Leitura relacionada: Como o reforço da mangueira afeta o desempenho do sistema de refrigeração líquida.
4. A cobertura externa: proteção contra as condições externas
A cobertura exterior é a camada de proteção externa em construções de mangueiras que incluem uma. Ao contrário do tubo interno, normalmente não entra em contato com o líquido de refrigeração. Seu objetivo é proteger a mangueira contra as condições externas especificadas para a aplicação.
4. 1 Abrasão e manuseamento
Durante a instalação e manutenção, as mangueiras podem entrar em contato com suportes, painéis e componentes adjacentes. Uma cobertura adequada pode ajudar a resistir ao desgaste externo esperado. Não elimina a necessidade de evitar bordas afiadas, fricção descontrolada ou mangueiras não suportadas.
4.2 Exposição ambiental
As propriedades de cobertura necessárias dependem do ambiente circundante. Fatores relevantes podem incluir temperatura, umidade, práticas de limpeza e exposição a óleos ou outros produtos químicos. Estas condições devem ser incluídas na especificação da mangueira quando forem relevantes para a instalação.
4.3 Requisitos de desempenho em chamas
Alguns projetos de data center especificam os requisitos de desempenho em chama para materiais de mangueira ou conjuntos. Se for necessária uma classificação específica, verifique o produto exato, a construção e a documentação de teste aplicável.Descrições gerais como “resistentes ao fogo” não devem substituir a evidência de que o produto selecionado cumpre os requisitos do projeto.
4.4 Tampas lisas e onduladas
Dependendo do design, uma mangueira pode ter um exterior liso, ondulado ou de outra forma texturizado. A geometria da cobertura pode influenciar o manuseio e o comportamento da instalação. A escolha correta deve ser avaliada ao lado do raio de curva, da folga disponível, das necessidades de inspeção e da orientação do fabricante.
5. Como as três camadas trabalham juntas
O tubo interno, o reforço e a tampa exterior desempenham diferentes funções, mas a mangueira acabada depende da sua interacção. A selecção de uma camada isolada pode ignorar limitações importantes noutros locais da construção.
| Componente | Função primária | Questões de engenharia |
|---|---|---|
| Tubo interior | Contacto e contenção de fluidos | É compatível com o refrigerante real? Os requisitos de temperatura e limpeza são definidos? |
| Reforço | Suporte mecânico e contribuição para a capacidade de pressão | A mangueira acabada atende aos requisitos de pressão, estabilidade e flexibilidade? |
| Cobertura exterior | Protecção externa | Será que ele vai suportar o esperado abrasão, manuseio e exposição ambiental? |
| Montagem completa | Transferência de líquidos em condições especificadas | Os requisitos de fluxo, pressão, temperatura, roteamento e conexão são satisfeitos em conjunto? |
Um tubo interno compatível não garante a pressão de trabalho necessária. Forte reforço não corrige um material de contato fluido inadequado. Uma cobertura durável não elimina a necessidade de roteamento e suporte corretos.
6. Por que a construção da mangueira importa em data centers de IA
A infraestrutura de refrigeração líquida pode incluir linhas de CDU-a-manifold, conexões de coletor-a-rack e mangueiras que servem componentes de refrigeração de nível servidor. Os requisitos podem diferir entre locais, de modo que uma única construção não deve ser assumida para atender a cada parte do sistema.
6.1 Funcionamento contínuo
Os engenheiros devem avaliar as mangueiras contra as condições de operação esperadas ao longo do tempo, não só durante o comissionamento inicial. A ciclagem de pressão, a variação de temperatura e o envelhecimento do material podem ser relevantes, dependendo do sistema.
6.2 Espaço de instalação restrito
Os layouts de servidor e rack densas podem limitar o espaço de roteamento. A mangueira selecionada deve caber sem violar seu raio de curvatura mínimo, colocando cargas desnecessárias em conexões ou bloqueando o acesso de manutenção.
6.3 Desempenho hidráulico
A construção da mangueira é apenas um fator no desempenho hidráulico. O diâmetro interno, o comprimento da mangueira, as propriedades do refrigerante, o caudal, as curvas, as conexões e os acoplamentos contribuem para a perda de pressão do percurso de fluxo completo.
Leitura relacionada: Como o comprimento da mangueira afeta a queda de pressão em sistemas de refrigeração líquida.
6.4 Conexões e conexões UQD
As extremidades da mangueira devem ser compatíveis com os acessórios especificados e as ligações UQD. As dimensões da ligação, os métodos de vedação, os procedimentos de montagem e as cargas mecânicas devem ser avaliados em paralelo com a construção da mangueira.
7. Erros comuns ao avaliar a construção da mangueira
- Escolhendo apenas pelo nome polímero. EPDM, silicone, PTFE ou PFA não definem totalmente as capacidades da mangueira terminada.
- Assumindo que mais reforços são sempre melhores. O reforço deve ser equilibrado em função da flexibilidade, das dimensões e dos requisitos de encaminhamento.
- Ignorando a capa exterior. As práticas de abrasão, limpeza e exposição ambiental podem importar mesmo quando o tubo interno é compatível com refrigerante.
- Usando a pressão de ruptura como alvo operacional. A pressão de trabalho deve basear-se na classificação do fabricante e nos requisitos de segurança aplicáveis.
- Efeitos de temperatura aparentes. As classificações de pressão e o comportamento do material podem mudar com a temperatura de operação.
- Avaliar a mangueira separadamente dos seus acessórios. O conjunto completo deve satisfazer os requisitos da mangueira, conectores e componentes de vedação.
- Ignorando roteamento e acesso ao serviço. Uma mangueira adequada ainda pode ser instalada incorretamente se for dobrada, torcida, esticada ou difícil de inspecionar.
8. Como especificar a correta construção da mangueira de resfriamento líquido
Uma especificação útil fornece ao fornecedor informações suficientes para avaliar a montagem completa da mangueira em vez de fazer suposições com base no nome do material ou diâmetro nominal.
Lista de verificação da especificação da engenharia
- Defina a aplicação. Identificar se a mangueira conecta um componente de refrigeração de CDU, coletor, rack ou servidor.
- Fornecer detalhes de refrigeração. Especificar o tipo de fluido, concentração, aditivos e requisitos de compatibilidade.
- Documente o envelope operacional. Pressão de funcionamento normal e máxima, temperatura de pico e contínua e condições de ciclo de pressão relevantes.
- Definir requisitos hidráulicos. Fornecer vazão necessária, restrições de diâmetro interno, comprimento da mangueira e perda de pressão permissível, quando conhecido.
- Descrever as condições de instalação. Incluir espaço de roteamento disponível, raio de curvatura mínimo, movimento, vibração, exposição à abrasão e requisitos de suporte.
- Define as ligações. Especifique as dimensões, o tipo de conexão, os requisitos de vedação e quaisquer requisitos de interface UQD.
- Necessidades de verificação da lista. Identificar a documentação necessária do material, ensaios de pressão, ensaios de fugas, provas de desempenho em chama ou outra validação específica do projecto.
- Aprovar a montagem completa. Reveja a mangueira, acessórios, vedações e o método de montagem proposto antes da implantação.
9. Soluções de mangueiras de refrigeração líquida CJAN
A CJAN Fluid Technology fornece soluções de mangueiras para manuseio de fluidos industriais e aplicações de refrigeração de líquidos. Para projetos de data center de IA, a seleção deve ser baseada na compatibilidade do refrigerante, pressão operacional, temperatura, dimensões, condições de roteamento e projeto de conexão.
Visitar Página de aplicação CJAN Liquid Cooling Para informações relevantes sobre a aplicação e rever a documentação correspondente do produto antes de especificar uma mangueira para um determinado sistema.
Conclusão
A construção de uma mangueira de refrigeração líquida é um projeto coordenado de material de contato com fluidos, reforço mecânico e proteção externa. O tubo interno deve se adequar ao refrigerante, o reforço deve atender aos requisitos mecânicos, e a tampa exterior deve se adequar ao ambiente de instalação.
Para o resfriamento líquido do data center de IA, essas camadas devem ser avaliadas ao lado do diâmetro interno, comprimento da mangueira, raio de curva, conexões UQD e condições de operação do sistema. Uma especificação confiável começa com a aplicação real e termina com a verificação do conjunto completo da mangueira.
Ao avaliar cada camada para sua função pretendida, os engenheiros podem tomar decisões de seleção de mangueiras mais informadas e reduzir o risco de especificar uma construção que não corresponda às necessidades do sistema de refrigeração.
