Como o comprimento da mangueira afeta a queda de pressão em sistemas de refrigeração líquida

Quando os engenheiros projetam um sistema de refrigeração líquida para um data center de IA, o diâmetro da mangueira e a classificação de pressão geralmente recebem atenção imediata. O comprimento da mangueira merece a mesma consideração. Mesmo quando duas mangueiras têm o mesmo diâmetro interno e construção, a mangueira mais longa geralmente cria mais perda de pressão de atrito em condições operacionais comparáveis.

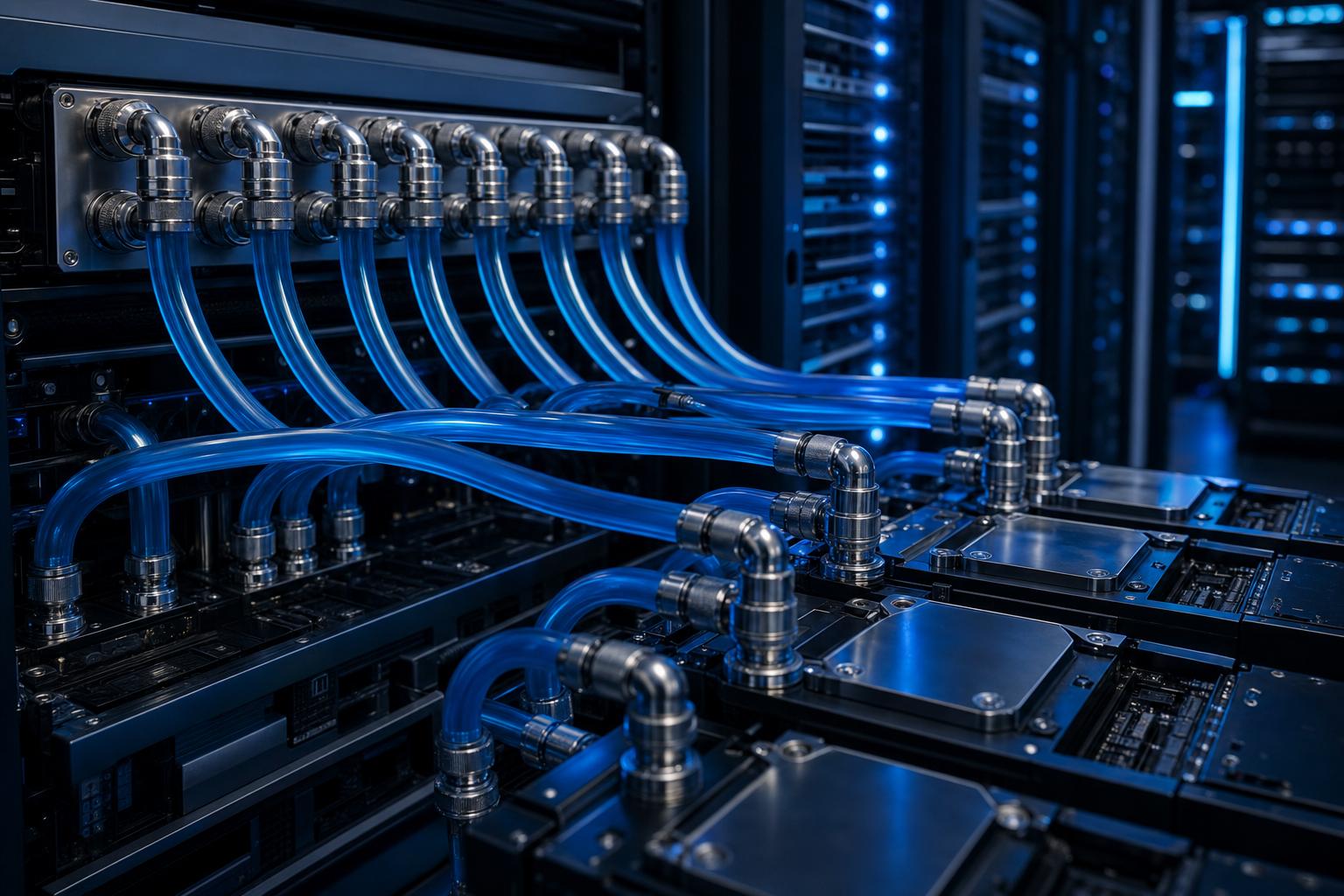

Isso importa em racks de servidor de IA, onde mangueiras flexíveis conectam unidades de distribuição de refrigerante (CDUs), coletores, conexões de servidor e placas frias. Ambas as linhas de fornecimento e retorno contribuem para a resistência hidráulica do circuito de resfriamento.

Reduzir o comprimento desnecessário da mangueira pode ajudar a controlar a queda de pressão. No entanto, encurtar uma mangueira sem considerar o raio de curva, o movimento do equipamento e o acesso de manutenção podem criar novos problemas de instalação.

1. O que é a queda de pressão em uma mangueira de resfriamento líquido?

A queda de pressão é a redução da pressão do fluido, à medida que o líquido de refrigeração viaja através de uma mangueira ou outro componente em um circuito de resfriamento. Isso ocorre porque o fluido em movimento encontra resistência da parede interna da mangueira e de mudanças na direção de fluxo ou área transversal.

Num típico circuito de arrefecimento líquido de data center de IA, o caminho hidráulico pode incluir:

Cada componente ao longo deste caminho pode contribuir para a perda total de pressão. O comprimento da mangueira é, portanto, uma parte de um maior problema de projeto hidráulico.

2. Por que o comprimento da mangueira afeta a queda de pressão?

À medida que o líquido se move através de uma mangueira reta, o atrito se desenvolve entre o fluido e a parede interna. Quanto mais longo o fluxo, mais oportunidade há para a perda de energia friccional.

Para a mesma construção da mangueira, diâmetro interno, condições de refrigeração e vazão, uma mangueira reta mais longa geralmente produz uma queda de pressão de atrito maior do que uma mais curta.

Esta relação simplificada significa que a perda de pressão de atrito linear é proporcional ao comprimento quando as outras condições relevantes permanecem inalteradas. É um princípio de comparação, não uma fórmula de cálculo universal para cada refrigeração e regime de fluxo.

Por exemplo, aumentar o comprimento de um conjunto de mangueiras de 1 m para 2 m geralmente aumentará a sua perda de atrito de linha reta em condições comparáveis. A queda de pressão exata ainda deve ser determinada a partir da vazão real, identificação da mangueira, propriedades do fluido e dados do fabricante ou um cálculo hidráulico validado.

3. Como o comprimento da mangueira influencia a refrigeração do centro de dados de IA

Os sistemas de refrigeração de data center de IA podem usar vários conjuntos de mangueiras entre os CDU, coletores de rack e componentes individuais de refrigeração. Embora a perda de pressão de uma mangueira possa parecer modesta, a resistência combinada do circuito completo pode tornar-se importante.

A resistência hidráulica excessiva pode aumentar a pressão que a bomba deve fornecer para manter o fluxo necessário. Se a bomba não conseguir fornecer o ponto de operação necessário, o fluxo de refrigerante pode cair abaixo do alvo de projeto do sistema.

As potenciais consequências de uma concepção hidráulica desnecessariamente restritiva incluem:

• Requisitos de pressão da bomba mais elevados.
• Potencialmente maior consumo de energia da bomba, dependendo das condições de operação e eficiência da bomba.
• Menos margem hidráulica para acessórios, UQDs e placas frias.
• Equilíbrio mais difícil de ramos de resfriamento paralelos.
• Flexibilidade reduzida quando o sistema é expandido ou reconfigurado.

O objetivo não é minimizar o comprimento da mangueira a qualquer custo. É alcançar o fluxo de refrigerante necessário com perda de pressão total aceitável e geometria de instalação prática.

4. Mangueira mais curta vs. Mangueira mais longa

Nenhuma opção é automaticamente melhor em cada instalação. O comprimento adequado depende do layout físico, fluxo necessário, orçamento de queda de pressão e requisitos de manutenção.

5. Como estimar a queda de pressão do comprimento da mangueira

Para engenharia preliminar, os dados de gota de pressão do fabricante podem ser úteis quando coincidem com o refrigerante pretendido, a taxa de vazão, a temperatura e o tamanho da mangueira.

Se o fabricante fornecer uma perda de pressão linear por unidade de comprimento nas condições de funcionamento relevantes, a perda aproximada de atrito da mangueira pode ser estimada do seguinte modo:

Em que:

• ΔP_mangueira é o valor estimado da queda de pressão de atrito linear.
• L é o comprimento da mangueira.
• Perda de pressão por unidade de comprimento é o valor previsto para as condições de funcionamento aplicáveis.

Apenas para ilustração, presuma que um fabricante fornece um valor de perda de pressão de 0,08 bar/m para uma mangueira específica a uma taxa de vazão especificada e temperatura de arrefecimento.

Estes valores são apenas ilustrativos, não medidos dados do produto CJAN. A perda de pressão real deve ser determinada utilizando os dados aplicáveis à mangueira, ao refrigerante, à temperatura, ao caudal e à configuração da ligação seleccionada.

6. Por que o comprimento da mangueira não pode ser avaliado sozinho

Uma comparação de comprimento só é significativa quando outras condições importantes são comparáveis. Várias variáveis podem alterar significativamente o resultado pressão- queda.

Diâmetro interno

Um diâmetro interno menor geralmente produz maior velocidade de resfriamento na mesma vazão e pode aumentar a perda de pressão de atrito. Duas mangueiras de comprimento igual podem, portanto, ter desempenho hidráulico substancialmente diferente.

Ler mais: Mangueira de refrigeração líquida Diâmetro interno vs. Taxa de fluxo: O que os engenheiros precisam saber.

Taxa de Fluxo do Refrigerante

A perda de pressão geralmente aumenta à medida que o fluxo aumenta. A relação precisa depende do regime de fluxo, propriedades do fluido e geometria da mangueira. Os dados da pressão-queda devem ser verificados no fluxo de projeto necessário, em vez de em uma condição de teste não relacionada.

Ler mais: Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.

Viscosidade e Temperatura do Refrigerante

A viscosidade do refrigerante influencia a resistência ao fluxo. Como a viscosidade pode mudar com a temperatura, os cálculos devem usar propriedades de fluidos adequadas às condições operacionais esperadas.

Construção de Mangueiras

A passagem interna, as tolerâncias dimensionais e a construção da mangueira devem ser confirmadas utilizando as especificações do fabricante. O diâmetro externo nominal por si só não estabelece o desempenho hidráulico.

Dobrar e Rotear

Uma mangueira que segue uma rota complicada pode experimentar perdas locais adicionais. Uma curva muito apertada também pode deformar a mangueira e restringir sua área de fluxo eficaz.

Ler mais: Roteamento da mangueira de resfriamento líquido: Como evitar dobras e dobra excessiva.

7. O custo oculto do comprimento excessivo da mangueira

O comprimento excessivo da mangueira faz mais do que aumentar a perda de fricção em linha reta. Também pode complicar a instalação do rack e manutenção contínua.

• A mangueira extra pode ocupar espaço necessário para o fluxo de ar, gestão de cabos ou acesso ao serviço.
• Loops soltos podem obstruir o acesso aos componentes do servidor nas proximidades.
• Conjuntos mais longos podem exigir suporte adicional para manter um caminho de roteamento ordenado.
• Mais comprimento da mangueira significa um maior volume de refrigerante dentro do conjunto da mangueira.
• Rotas mais longas podem introduzir mais oportunidades para curvas desnecessárias e contato com equipamentos adjacentes.

Estas considerações são particularmente relevantes em racks de servidor de alta densidade, onde a manutenção e previsível matéria de roteamento ao lado do desempenho hidráulico.

8. Por que uma mangueira extremamente curta também pode ser um problema

Pode parecer razoável tornar cada mangueira tão curta quanto possível. Na prática, um conjunto muito curto pode criar tensão mecânica, mesmo que a perda de pressão calculada seja baixa.

Uma mangueira excessivamente curta pode:

• Puxe em acessórios ou pontos de conexão.
• Forçar a mangueira a uma curva mais apertada do que o raio de curvatura mínimo especificado.
• Introduzir torção durante a instalação.
• Restrinja o movimento quando o equipamento é instalado ou removido.
• Tornar a inspeção de conexão e substituição mais difícil.

O comprimento correto deve, portanto, ser determinado a partir do caminho de instalação real, e não simplesmente da distância entre duas portas de conexão.

9. Inclua conexões UQD no orçamento de pressão-Drop

Os acoplamentos UQD são usados em sistemas de refrigeração líquida onde as conexões podem precisar ser desconectadas para substituição de serviços ou equipamentos. Suas passagens de fluxo interno e geometria de conexão podem contribuir para a resistência hidráulica.

Uma mangueira mais curta não significa automaticamente um conjunto de gotas de baixa pressão se o UQD, acessórios ou outros componentes selecionados criar restrições substanciais.

Ao rever um conjunto de mangueiras, avaliar o caminho de escoamento completo, incluindo:

• Diâmetro e comprimento internos da mangueira.
• Geometria de ajuste e adaptador.
• Passagem interna de fluxo UQD.
• Restrições de manifold e válvula.
• Características da pressão-queda da placa fria.

Para orientação relacionada, ver Mangueira de refrigeração líquida Desconexão rápida: Como escolher acoplamentos UQD para servidores de IA.

10. Conta para ambas as mangueiras de fornecimento e retorno

Um circuito de refrigeração líquida normalmente contém um caminho de fornecimento e um caminho de retorno. Se ambos os caminhos usam conjuntos de mangueira flexíveis, ambos contribuem para a resistência hidráulica do sistema.

Por esse motivo, calcular a queda de pressão de apenas uma mangueira pode subestimar a perda relacionada com a mangueira em toda a alça completa.

Se for caso disso, os engenheiros devem também considerar ramos paralelos, diferentes comprimentos de mangueira e variações das características de gota de pressão do equipamento ligado.

11. Como otimizar o comprimento da mangueira em Racks de servidor de IA

Um processo de projeto prático deve combinar cálculos hidráulicos com uma revisão da instalação física.

Passo 1: Defina o fluxo de refrigerante necessário

Determinar a taxa de fluxo de projeto para o circuito de resfriamento ou ramo individual. O requisito deve vir do projeto do sistema de resfriamento em vez de um valor de fluxo universal assumido.

Passo 2: Confirme o diâmetro interno da mangueira

Verifique se o ID selecionado suporta o fluxo necessário dentro do orçamento de queda de pressão disponível.

Passo 3: Mapa do Caminho de Roteamento Real

Identificar locais de conexão, obstáculos, rotas de cabo, movimento do equipamento e acesso ao serviço antes de finalizar o comprimento da mangueira.

Passo 4: Verificar o Raio Mínimo de Dobra

Verificar se a rota proposta cumpre o raio de curvatura mínimo especificado pelo fabricante e não introduz dobras ou tensões mecânicas excessivas.

Passo 5: Incluir conexões e outras restrições

Contar com UQDs, acessórios, variedades, válvulas e placas frias ao estimar a perda de pressão do circuito completo.

Passo 6: Verifique a Assembléia Completa

Se necessário, confirme o desempenho da gota de pressão em condições representativas de escoamento e arrefecimento; a verificação do conjunto deve também atender aos requisitos aplicáveis em matéria de pressão, fuga e funcionamento.

12. Erros comuns do projeto do comprimento da mangueira

Erro 1: Medindo apenas a distância reta

A rota física pode ter de circular pelo equipamento, suportes ou outros componentes. O comprimento da mangueira deve ser baseado no caminho de roteamento e na geometria da ligação.

Erro 2: Ignorar a Linha de Retorno

A mangueira de retorno também contribui com a resistência hidráulica.Avaliar apenas o lado de fornecimento pode produzir uma estimativa incompleta da perda de pressão do laço.

Erro 3: Reduzir o comprimento sem verificar o raio de inclinação

Uma mangueira muito curta pode ser forçada a uma curva excessivamente apertada, potencialmente aumentando a resistência e o estresse mecânico.

Erro 4: Ignorar a UQD e as Perdas Ajustadas

A queda total de pressão depende do fluxo total, não apenas do comprimento da mangueira flexível.

Erro 5: Usando a classificação de pressão como substituto para dados hidráulicos

A classificação de pressão de uma mangueira descreve a sua capacidade de pressão em condições especificadas, não estabelecendo a queda de pressão a um determinado caudal.

Ler mais: Gota de pressão da mangueira de refrigeração líquida: Como calcular e controlar em data centers de IA.

13. Lista de verificação da seleção do comprimento da mangueira

14. Soluções de mangueiras de refrigeração líquida CJAN

O CJAN oferece opções de mangueira de refrigeração líquida para aplicações de data center e gerenciamento térmico. A configuração adequada do produto e montagem deve ser selecionada de acordo com os requisitos de refrigeração, pressão de operação, temperatura, vazão, roteamento e conexão.

As opções de produto relacionadas incluem:

• LCH Mangueira de refrigeração líquida
• Mangueira de refrigeração líquida LCH-SD
• Mangueira de refrigeração líquida LCH-SDS

Para avaliação específica do projeto, os engenheiros devem fornecer o refrigerante pretendido, a temperatura de operação, a taxa de vazão necessária, a pressão de trabalho, a identificação da mangueira, o comprimento estimado, o tipo de conexão e o layout da instalação.

Explore a página da aplicação: Soluções de resfriamento líquido CJAN.

Conclusão

O comprimento da mangueira é um fator importante na queda de pressão do sistema de resfriamento líquido. Sob condições de operação comparáveis, os longos ensaios de fixação direta geralmente produzem maior perda de pressão de atrito, enquanto o comprimento desnecessário da mangueira também pode complicar a instalação e manutenção.

No entanto, a mangueira mais curta possível nem sempre é a melhor escolha. Um conjunto deve manter o raio de curvatura correto, evitar tensão e torção, acomodar o movimento do equipamento e fornecer um acesso de serviço adequado.

Para o resfriamento líquido do data center de IA, o comprimento da mangueira deve ser avaliado juntamente com diâmetro interno, vazão, propriedades do refrigerante, conexões UQD e as características de gota de pressão do circuito completo.
