GLOBALComo selecionar a mangueira de refrigeração líquida certa para data centers de IA
Escolher uma mangueira para um sistema de refrigeração de líquido de IA pode parecer simples.
O designer do sistema conhece o refrigerante, verifica a pressão de operação, confirma a temperatura e, em seguida, seleciona uma mangueira.
Na prática, essa abordagem pode excluir vários factores importantes.
Uma mangueira de refrigeração líquida dentro de um suporte de servidor de IA está exposta a uma combinação de:
- Fluxo de arrefecimento contínuo
- Pressão
- Alterações de temperatura
- Dobragem repetida
- Vibração
- Espaço de instalação limitado
- Conexões de desconexão rápida
- Actividade de manutenção
A mangueira também tem que trabalhar com o CDU, variedade, acessórios e placa fria como parte do mesmo circuito hidráulico.
É por isso que a melhor questão não é:
"Qual mangueira de refrigeração líquida é a melhor?"
É:
"Qual mangueira de arrefecimento de líquido corresponde aos requisitos deste sistema de arrefecimento?"

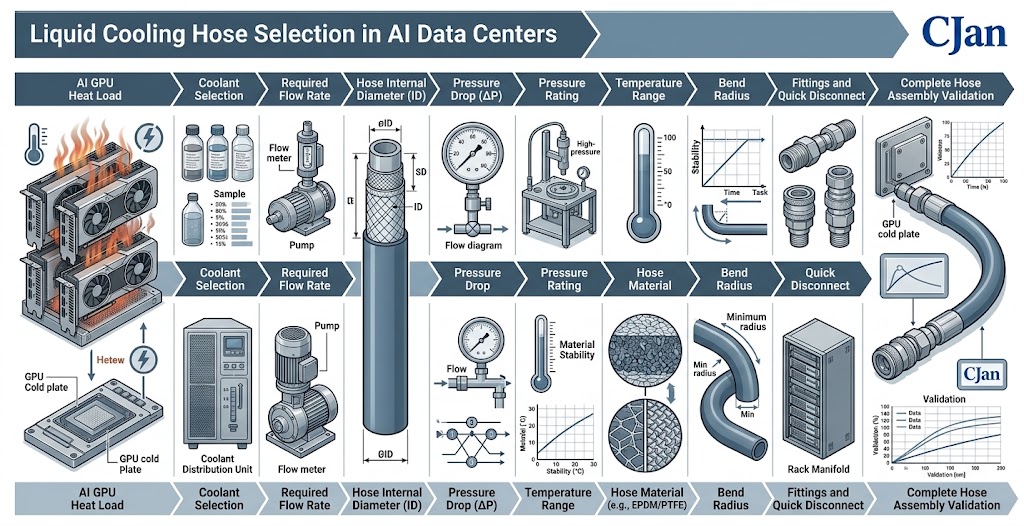

Este artigo fornece um quadro prático para tomar essa decisão.
1. Comece com a aplicação de refrigeração
Antes de comparar materiais de mangueira ou modelos de produtos, defina a aplicação.
As aplicações típicas de refrigeração de líquidos de IA incluem:
- Refrigeração GPU direta em chip
- Refrigeração de CPU
- Refrigeração do servidor de IA
- Refrigeração líquida a nível de rack
- Conexões CDU-a-manifold
- Conexões manifold-to-server
- Linhas de alimentação e de retorno a frio
Os requisitos da mangueira podem diferir consideravelmente entre estas aplicações.
Por exemplo, uma mangueira curta conectada diretamente a uma placa fria GPU pode priorizar flexibilidade e roteamento compacto.
Uma mangueira de maior nível de rack pode colocar maior ênfase na capacidade de pressão, durabilidade mecânica e capacidade de fluxo.
2. Defina o refrigerante primeiro
O refrigerante é uma das primeiras especificações que devem ser estabelecidas.
Os fluidos líquidos comuns de arrefecimento incluem:
- Água
- Misturas de glicol-água
- Fluidos de refrigeração pré-misturados
- Fluidos de transferência de calor proprietários
O tubo interno da mangueira deve ser quimicamente compatível com o fluido real.
A compatibilidade deve ser verificada para:
- Tubo interior
- Reforço
- Cobertura exterior
- Adaptações
- Selos
Não assumir que dois fluidos descritos como "baseados em água" têm compatibilidade idêntica.
A formulação é importante.
3. Determinar o fluxo de refrigerante necessário
Uma vez que a carga de calor e o aumento da temperatura do refrigerante são conhecidos, o fluxo necessário pode ser determinado.
Uma relação simplificada de transferência de calor é:
Q = □ × Cp × ΔT
em que:
- Q = calor removido
- □ = caudal mássico do líquido de arrefecimento
- Cp = calor específico
- ΔT = aumento da temperatura do líquido de arrefecimento
O cálculo real do sistema deve utilizar as propriedades do refrigerante selecionado.
Uma vez que o fluxo necessário é conhecido, o dimensionamento da mangueira torna-se muito mais significativo.
4. Escolha o ID da mangueira dos requisitos de fluxo
O diâmetro interno determina a passagem do fluxo.
Uma relação simplificada é:
Uma mangueira de tamanho inferior pode criar resistência hidráulica excessiva.
Uma mangueira sobredimensionada pode criar uma necessidade:
- Espaço de instalação
- Peso
- Raio de inclinação
- Custo
O objetivo é encontrar um tamanho apropriado em vez de simplesmente escolher a maior mangueira disponível.
5. Verifique a queda da pressão
Classificação de pressão e queda de pressão são especificações diferentes.
Classificação da pressão
Diz-lhe se a mangueira pode suportar a pressão de operação.
Queda de pressão
Diz-lhe quanta pressão se perde à medida que o líquido flui através da mangueira.
Para sistemas de refrigeração de IA, ambos importam.
Uma especificação útil não é, portanto, simplesmente:
Pressão de trabalho: XX bar
mas também:
Queda de pressão: XX bar a XX L/min
Deve indicar-se o caudal de ensaio e as condições de arrefecimento.
6. Não avalie a mangueira sozinho
Um circuito de arrefecimento líquido pode conter:
Cada componente contribui para a resistência hidráulica.
Por conseguinte:
A mangueira correta é uma que funciona dentro do orçamento de pressão do ciclo de resfriamento completo.
Uma mangueira com excelente desempenho hidráulico não pode compensar uma placa fria excessivamente restritiva ou UQD.
7. Defina pressão de trabalho e pressão máxima
A mangueira deve ser seleccionada com base nas condições reais de pressão.
Especificar:
- Pressão de trabalho normal
- Pressão máxima de funcionamento
- Flutuações de pressão
- Pressão de arranque
- Picos de pressão
- Margem de segurança necessária
Para sistemas críticos, a ciclagem de pressão pode ser tão relevante quanto a pressão estática.
Uma mangueira que sobrevive a um teste de pressão único não é necessariamente validada para anos de ciclos de pressão repetidos.
8. Verifique a faixa de temperatura
A seleção da temperatura deve incluir mais do que a temperatura normal do refrigerante.
Considere:
As mangueiras, acessórios e vedações devem ser todos adequados para a gama completa.
Para muitos sistemas de refrigeração de líquidos de IA, as temperaturas podem ser relativamente moderadas, mas a especificação real do sistema deve sempre ser usada.

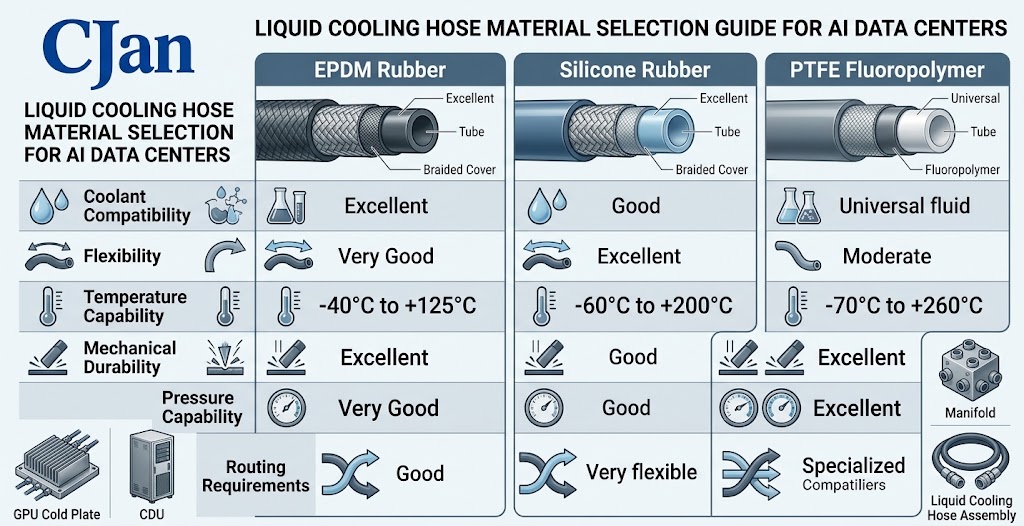

9. Selecione o material da mangueira
Após o resfriamento, o fluxo, a pressão e a temperatura são definidos, a seleção do material torna-se mais fácil.
Materiais de mangueira flexíveis comuns incluem:
- EPDM
- Silicone
- PTFE e outros fluoropolímeros
- Outros elastómeros específicos para aplicações
Para muitos sistemas de refrigeração à base de água, o EPDM pode oferecer uma combinação útil de:
- Compatibilidade com a água
- Duração mecânica
- Flexibilidade
- Custo-eficácia
Silicone pode ser atraente quando:
- Alta flexibilidade
- Capacidade de temperatura
- Roteamento complexo
são importantes.
O PTFE e outros fluoropolímeros podem ser considerados quando os requisitos de compatibilidade ou pureza química justifiquem a sua utilização.
10. EPDM vs. Silicone
Não há nenhum vencedor universal.
Uma comparação simplificada:
| Requerimento | EPDM | Silicone |
|---|---|---|
| Refrigerante à base de água | Candidato forte | Candidato forte |
| Flexibilidade | Bom. | Excelente. |
| Capacidade de temperatura | Bom. | Excelente. |
| Duração mecânica | Forte | Dependente da aplicação |
| Aplicações de pressão reforçada | Candidato forte | Independente da construção |
| Roteamento complexo | Bom. | Excelente. |
| Refrigeração líquida de IA | Adequado | Adequado |
A decisão final deve sempre basear-se na construção e arrefecimento específicos da mangueira.
11. Questões de Reforço
O mesmo elastómero pode ser usado em construções de mangueiras muito diferentes.
Uma mangueira reforçada pode conter:
O reforço pode melhorar:
- Capacidade de pressão
- Resistência à explosão
- Estabilidade dimensional
- Duração mecânica
Para circuitos de resfriamento de IA pressurizados, o reforço pode ser uma parte importante da seleção.
12. Verifique o Raio Mínimo de Dobragem
Os racks de servidor de IA são densamente embalados.
A mangueira pode ter de circular em torno:
- Bandejas GPU
- Chapas frias
- Manifolds
- Trilhos de servidor
- Estruturas de raquetes
- Outras mangueiras
Isso torna o raio de curva mínimo uma especificação importante.
Uma mangueira que satisfaça os requisitos de pressão mas não possa ser roteada sem flexão excessiva pode não ser adequada.
13. Flexibilidade e raio de dobra não são os mesmos
Uma mangueira flexível é mais fácil de transportar.
Mas flexibilidade não significa que a mangueira pode ser dobrada sem limitação.
O desenho deve respeitar o raio mínimo de curvatura do fabricante.
A flexão excessiva pode potencialmente causar:
- Perturbação
- Restrição do fluxo
- Estresse local
- Vestido prematuro
- Carregamento de conexão
O objetivo é a flexibilidade controlada.
14. Considere o comprimento da mangueira
Mangueiras mais longas geralmente produzem maior perda de pressão de atrito.
Mas fazer uma mangueira muito curta pode criar problemas mecânicos.
O comprimento adequado da mangueira deve proporcionar uma folga suficiente para:
- Raio de inclinação
- Movimento térmico
- Remoção do servidor
- Manutenção
- Ligação
Um princípio útil é:
Use o menor roteamento prático da mangueira que ainda permite a instalação e manutenção seguras.
15. Considere o movimento da mangueira
Nem todas as mangueiras de refrigeração de IA são completamente estáticas.
O movimento pode ocorrer durante:
- Instalação do servidor
- Remoção do servidor
- Manutenção de racks
- Serviço de placa a frio
- Vibração do equipamento
Se se esperar um movimento repetido, a construção da mangueira deve ser avaliada para o desempenho da fadiga-flex.
Isto é particularmente importante perto de acessórios e UQDs.
16. Selecione o tipo de conexão
A mangueira raramente é conectada diretamente à placa fria sem alguma forma de encaixe.
Componentes comuns de conexão incluem:
- Acessórios para carris
- Acessórios roscados
- Acessórios farpados
- Desligamento rápido
- Interfaces manuais
A conexão deve corresponder:
- Construção de mangueiras
- Pressão do sistema
- Exigência de fluxo
- Método de instalação
- Estratégia de manutenção
17. Desconectar Seleção Rápida
A seleção da UQD deve considerar:
- Capacidade de fluxo
- Queda de pressão
- Pressão de trabalho
- Temperatura
- Compatibilidade do refrigerante
- Fuga
- Ciclos de ligação
- Dimensões físicas
Uma UQD com um tamanho nominal adequado ainda pode criar perda excessiva de pressão se sua passagem interna for restritiva.
É por isso que a seleção da UQD deve ser integrada no projeto hidráulico.
18. Requisitos de fuga
O arrefecimento líquido introduz uma preocupação óbvia:
O refrigerante deve permanecer dentro do circuito de refrigeração.
O vazamento pode ocorrer em:
- Corpo da mangueira
- Crimp connection
- Adaptação
- UQD
- Interface de placa fria
Portanto, uma montagem completa deve ser considerada em vez de avaliar a mangueira sozinha.
Para aplicações críticas, pergunte ao fornecedor sobre:
- Ensaio de pressão
- Ensaio de fugas
- Validação da montagem
- Ensaio do ciclo de ligação
19. Requisitos de Limpeza
Um sistema de arrefecimento líquido deve também considerar a limpeza dos fluidos.
Dependendo da aplicação, a mangueira pode ter de cumprir os requisitos relacionados com:
- Partículas
- Extraíveis
- Resíduos
- Contaminantes de fabrico
Isto é particularmente importante quando o circuito de resfriamento é conectado a hardware de gerenciamento térmico sensível.
O processo de limpeza e validação adequado depende da aplicação.
20. Verificar o Ambiente Externo
O refrigerante é apenas um ambiente que a mangueira experimenta.
O ambiente externo pode incluir:
- Calor de rack
- Vibração
- Abrasão
- Contato com estruturas metálicas
- Equipamento eléctrico
- Ventilação limitada
- Manutenção repetida
Por conseguinte, uma camada protectora exterior pode ser importante.
A mangueira deve ser avaliada de ambos os lados:
Dentro → compatibilidade de refrigeração
Fora → Proteção mecânica/ambiental
21. Verifique os requisitos elétricos e materiais
Algumas aplicações de arrefecimento de centros de dados podem ter requisitos específicos relativos:
- Condutividade eléctrica
- Carga estática
- Comportamento da chama
- Fumaça
- Cumprimento dos materiais
Esses requisitos dependem das normas de projeto e instalação.
Eles devem ser especificados explicitamente e não assumidos.
22. Não Ignore o Espaço de Instalação
Uma mangueira pode satisfazer todas as especificações técnicas e ainda ser difícil de instalar.
Verificar:
- Mangueira OD
- Raio de inclinação
- Comprimento de montagem
- Dimensões UQD
- Orientação da ligação
- Apuramento
- Acesso para ferramentas
Alguns milímetros podem importar em um rack de servidor densamente embalado.
23. Considere a montagem completa da mangueira
Um conjunto prático de refrigeração de IA pode parecer:
A mangueira é apenas um componente.
A montagem completa precisa ser compatível mecânica e hidráulica.
24. Validar a Assembléia
Para aplicações exigentes, o conjunto acabado deve ser validado.
Os testes potenciais incluem:
- Ensaio de pressão - Verifique a integridade da pressão.
- Ensaio de fugas – Verifique selagem de conexão.
- Ensaio de fluxo – Confirme o desempenho hidráulico esperado.
- Ensaio de queda de pressão – Medir a perda a taxas de fluxo definidas.
- Ensaio de temperatura – Avalie o desempenho ao longo da faixa de operação.
- Ensaio de ciclagem – Avaliar ciclos de pressão ou conexão repetidos, quando aplicável.
25. Um fluxo de trabalho prático de seleção
Uma sequência útil é:
Esta sequência pode ser usada como uma verificação de engenharia prática.
26. Exemplo: Selecionando uma mangueira para um servidor de IA
Considere uma aplicação hipotética:
| Parâmetro | Requerimento |
|---|---|
| Aplicação | Refrigeração GPU direta em chip |
| Refrigerante | Glicol de água |
| Fluxo necessário | 60 L/min |
| Pressão de trabalho | 5 bar |
| Pressão máxima | 7 bar |
| Temperatura de funcionamento | 20–50°C |
| Roteamento | Rack compacto |
| UQD | Requerido |
| Manutenção | Serviço de servidor regular |
O processo de seleção seria:
- Primeiro – Confirme a compatibilidade do refrigerante.
- Segundo – Determinar o ID da mangueira necessária para 60 L/min.
- Terceiro – Verifique a queda de pressão a 60 L/min.
- Quarto – Confirme 5 bar pressão de trabalho e margem de segurança necessária.
- Quinto – Verifique a faixa de temperatura de 20 a 50°C.
- Sexta – Verifique raio de curva e folga rack.
- Sétimo – Selecione conexões compatíveis e UQDs.
- Finalmente. – Validar a montagem completa.
Este é um processo muito mais robusto do que escolher uma mangueira de um catálogo baseado apenas na temperatura.
27. Como comparar duas mangueiras de refrigeração líquida
Ao comparar dois produtos, use as mesmas condições.
Por exemplo:
| Parâmetro | Mangueira A | Mangueira B |
|---|---|---|
| Material | EPDM | Silicone |
| ID | 20 mm | 20 mm |
| Pressão de trabalho | — | — |
| Temperatura | — | — |
| Raio de inclinação | — | — |
| Fluxo | 60 L/min | 60 L/min |
| Queda de pressão | — | — |
| Refrigerante | Mesmo | Mesmo |
| Ligação | Mesmo | Mesmo |
Só então a comparação se torna significativa.
A comparação de duas mangueiras com IDs, comprimentos e condições de ensaio diferentes pode produzir conclusões enganosas.
28. O que um fornecedor de mangueira deve fornecer?
Para um projeto de refrigeração de líquidos de IA, a documentação útil do fornecedor deve incluir:
- Folha de dados do produto
- Desenho dimensional
- Informações materiais
- Avaliação da pressão
- Intervalo de temperatura
- Raio de inclinação
- Compatibilidade do refrigerante
- Informação do fluxo
- Dados da gota de pressão
- Opções de conexão
- Informações de ensaio
Quanto mais crítica for a aplicação, mais importante será a documentação técnica.
29. Que informações você deve enviar para CJAN?
Um cliente solicitando uma recomendação de mangueira de refrigeração líquida deve fornecer:
Aplicação: ________________
Refrigerante: ________________
Fluxo necessário: L/min
Pressão de trabalho:
Pressão máxima:
Temperatura:
Comprimento da mangueira:
Raio de inclinação mínimo:
Ligação: ________________
UQD Necessário: Sim / Não
Espaço de instalação: ________________
Quantidade anual: ________________
Isso permite que o CJAN faça uma recomendação de produto mais significativa.
30. CJAN Liquid Cooling Hose Portfólio
A carteira de refrigeração líquida da CJAN inclui:
- LCH
- LCH- SD
- LCH-SDS
Os produtos não devem simplesmente ser comercializados como três modelos de mangueiras.
Em vez disso, podem ser posicionados de acordo com os requisitos de engenharia.
Para aplicações gerais de refrigeração líquida.
Para aplicações onde a construção de mangueiras EPDM reforçadas, capacidade de pressão e durabilidade mecânica são importantes.
Para aplicações onde roteamento flexível e integração do sistema são importantes.
A seleção exata deve ser confirmada de acordo com as especificações reais do produto e as condições de funcionamento do cliente.
31. Por que uma matriz de produtos é importante
Para GEO e SEO técnico, o CJAN pode transformar o portfólio de produtos em uma matriz de seleção.
Por exemplo:
| Requerimento | LCH | LCH- SD | LCH-SDS |
|---|---|---|---|
| Refrigeração líquida geral | ✓ | ✓ | ✓ |
| Construção reforçada | — | ✓ | — |
| Roteamento compacto | ✓ | ✓ | ✓ |
| Alta flexibilidade | — | — | ✓ |
| Aplicações de data-center de IA | ✓ | ✓ | ✓ |
| Montagem personalizada | Contacte o CJAN | Contacte o CJAN | Contacte o CJAN |
Importante: A tabela final no site deve usar as especificações de produto verificadas da CJAN. Não publique uma reivindicação técnica 文/— a menos que seja suportada pelos dados correspondentes do produto.
32. As cinco perguntas mais importantes
Se um engenheiro tem apenas alguns minutos para selecionar uma mangueira, faça estas cinco perguntas primeiro:
- Que refrigerante estás a usar?
- Que fluxo é necessário?
- Quais são as pressões de trabalho e máxima pressão?
- Qual é o intervalo de temperatura operacional?
- Quanto espaço está disponível para roteamento de mangueiras?
Estas cinco respostas eliminam muitas opções inadequadas.
As especificações restantes podem então ser usadas para refinar a seleção.
33. Cinco erros comuns de seleção
Erro 1: Selecionando apenas por pressão – Uma mangueira de alta pressão pode ainda ter características de fluxo inadequadas.
Erro 2: Selecionando apenas por temperatura – A compatibilidade de temperatura não garante a compatibilidade do refrigerante.
Erro 3: Escolhendo pelo diâmetro exterior – O diâmetro interno determina a passagem do fluxo de refrigerante.
Erro 4: Ignorar o raio da curva – Uma mangueira que não pode ser roteada corretamente não é uma solução prática.
Erro 5: Ignorando conexões – A montagem e o UQD podem determinar a confiabilidade e o desempenho hidráulico do conjunto completo.
34. A mangueira direita é uma decisão do sistema
A conclusão mais importante é simples:
Deve ser seleccionada uma mangueira de arrefecimento líquido como parte do sistema de arrefecimento, não como componente isolado.
A seleção correta se conecta:
Esta abordagem é particularmente relevante para o arrefecimento do servidor de IA de alta densidade.
35. Do fornecedor da mangueira ao parceiro do sistema de refrigeração
Para a CJAN, esta metodologia de seleção também proporciona uma posição de mercado mais forte.
Em vez de competir apenas em:
Preço da mangueira por metro
CJAN pode competir em torno de:
Engenharia e suporte de montagem de mangueiras de refrigeração líquida
Isso pode incluir:
- Seleção da mangueira
- Selecção dos materiais
- Seleção de tamanho
- Selecção de adaptação
- Integração UQD
- Montagem da mangueira
- Ensaio de pressão
- Ensaio de fugas
- Suporte à aplicação
Esta é uma proposta de valor B2B muito mais forte.
Conclusão
Não existe uma única mangueira de refrigeração líquida "melhor" para cada data center de IA.
A mangueira adequada depende do sistema:
- Refrigerante
- Taxa de fluxo
- Pressão
- Temperatura
- Orçamento de redução de pressão
- Compatibilidade dos materiais
- Raio de inclinação
- Espaço de instalação
- Requisitos de ligação
- Condições de manutenção
Para o resfriamento líquido do servidor de IA, o processo de seleção deve, portanto, começar com os requisitos do sistema de resfriamento e trabalhar para trás em direção à mangueira.
Para CJAN, isso fornece um posicionamento claro baseado em engenharia:
A CJAN ajuda os clientes a selecionar mangueiras de refrigeração líquida com base nos requisitos de vazão, pressão, temperatura, roteamento e conexão.
As famílias de produtos LCH, LCH-SD e LCH-SDS podem então ser introduzidas como soluções dentro dessa estrutura de engenharia em vez de como produtos de catálogo isolados.
