Quando você deve usar uma mangueira de fluorpolímero em sistemas de refrigeração líquida?

Nem todo sistema de refrigeração líquida precisa de uma mangueira de fluoropolímero.

Para muitos circuitos de refrigeração à base de água, os materiais convencionais de mangueira elastomérica podem fornecer a flexibilidade, capacidade de pressão e vida útil exigida pela aplicação. Mas alguns circuitos de refrigeração operam em condições em que a compatibilidade, temperatura, limpeza ou permeação do material se tornam mais importantes.

É aí que a construção da mangueira do fluoropolímero merece consideração.

PTFE e PFA são dois fluoropolímeros comumente considerados para aplicações exigentes de manuseio de fluidos. Eles oferecem características que podem ser úteis em sistemas de refrigeração especializados, mas seleccioná-los simplesmente porque são quimicamente resistentes não é suficiente.

Este artigo explica quando os engenheiros devem considerar mangueiras de fluoropolímero e quando uma mangueira de refrigeração líquida convencional pode ser a escolha mais prática.

1. O que é uma mangueira de fluorpolímero?

Uma mangueira de fluoropolímero usa um fluoropolímero como parte de sua construção de contato com fluidos. Dependendo do projeto, o fluoropolímero pode formar o tubo interno enquanto reforço e uma camada protetora externa fornecem as propriedades mecânicas necessárias para a aplicação.

PTFE e PFA são exemplos de fluoropolímeros usados em ambientes exigentes de manuseio de fluidos.

O ponto importante é que o desempenho de uma mangueira acabada é determinado por sua construção completa – não apenas pelo nome do polímero.

2. Por que os fluorpolímeros são considerados para refrigeração líquida?

A principal razão pela qual os engenheiros consideram os fluoropolímeros é que eles podem fornecer uma combinação de propriedades que podem ser difíceis de alcançar com um elastómero convencional em certas aplicações.

Considerações típicas incluem:

• Forte resistência química
• Capacidade de temperatura ampla
• Reatividade superficial baixa
• Desempenho de contato com fluidos
• Características de permeação potencialmente úteis
• Adequação para ambientes fluidos exigentes

Estas características são particularmente relevantes quando a formulação ou as condições de funcionamento do refrigerante são mais exigentes do que uma malha de glicol-água padrão.

3. A primeira pergunta: Que refrigerante você está usando?

A seleção do material deve começar com o refrigerante.

Um sistema de arrefecimento pode utilizar misturas água-glicol ou fluidos dielétricos e de gestão térmica especialmente formulados. A formulação também pode conter aditivos destinados a controlar a corrosão, o crescimento biológico ou outras propriedades do sistema.

Dois fluidos que parecem semelhantes em uma folha de especificação básica podem interagir de forma diferente com um material de mangueira em condições reais de funcionamento.

Por esse motivo, a compatibilidade deve ser avaliada utilizando a formulação, a concentração e a temperatura de funcionamento reais do refrigerante.

É também por isso que um material não deve ser selecionado apenas a partir de uma declaração genérica, como "resistente química".

4. Quando a compatibilidade química torna-se o motorista principal

Mangueira de fluorpolímero torna-se mais atraente quando a química do refrigerante cria preocupações para materiais de mangueira convencionais.

Nestes casos, o engenheiro deve avaliar:

• Composição do líquido de arrefecimento
• Embalagem aditiva
• Concentração
• Temperatura de funcionamento
• Tempo de exposição contínuo
• Vida útil prevista

O objetivo não é escolher o material mais resistente quimicamente disponível. É escolher um material que se mantenha estável nas condições reais do laço de resfriamento.

Para uma discussão mais profunda, consulte Como a compatibilidade do refrigerante afeta a seleção da mangueira de refrigeração líquida para data centers de IA.

5. Quando a temperatura é uma preocupação

Temperatura é outra razão para considerar a construção de fluoropolímero.

Alguns sistemas de refrigeração experimentam temperaturas de operação mais elevadas, picos de temperatura de curta duração ou ciclos térmicos repetidos.

Os fluorpolímeros são conhecidos por suas amplas capacidades de temperatura, o que pode torná-los úteis em aplicações onde o envelope de temperatura está fora da gama preferida de alguns materiais de mangueira convencionais.

No entanto, a temperatura máxima da mangueira acabada deve ser verificada em vez de assumir que a capacidade do material publicado do polímero representa o limite de funcionamento permitido pelo conjunto da mangueira.

O reforço, acessórios, vedações e a geometria específica da mangueira podem afetar a faixa de operação final.

6. Quando a Limpeza Importa

Alguns sistemas de fluidos dão maior ênfase à manutenção da qualidade do refrigerante e ao controle da contaminação.

Em tais sistemas, a superfície interna de contato com fluido é uma parte importante do projeto.

Os tubos de fluorpolímero podem ser considerados quando as suas características químicas e de superfície se adequarem aos requisitos de limpeza da aplicação.

Mas o material interno é apenas uma parte da imagem. Fabricação de limpeza, procedimentos de montagem, descarga, embalagem e armazenamento também pode influenciar a condição de um conjunto de mangueira acabado.

7. Quando a permeação precisa ser considerada

A permeação é por vezes negligenciada durante a selecção da mangueira.

Em um circuito de resfriamento fechado, a retenção de fluidos a longo prazo pode importar. Dependendo da arquitetura do líquido de refrigeração e do sistema, a interação entre o fluido e o material da mangueira pode se tornar uma consideração de projeto.

Os materiais de fluorpolímero podem ser atrativos em aplicações onde as características de permeação são importantes, mas o desempenho real deve ser avaliado utilizando dados para a construção específica da mangueira.

Uma folha de dados de polímeros por si só não prevê necessariamente o comportamento de uma mangueira multicamadas em condições operacionais reais.

8. Quando as mangueiras elastoméricas convencionais podem ser suficientes

Uma mangueira de fluoropolímero não é automaticamente a melhor escolha.

Se o circuito de arrefecimento utilizar um líquido de arrefecimento compatível, funcionar dentro de um intervalo de temperatura moderado e não apresentar requisitos invulgares de limpeza ou permeação, pode ser suficiente uma mangueira EPDM ou silicone devidamente concebida.

Estes materiais podem fornecer flexibilidade útil e são amplamente utilizados em aplicações de manuseio de fluidos.

A decisão deve, portanto, basear-se em requisitos de engenharia e não na suposição de que um material mais especializado é sempre melhor.

Para uma comparação material, ver Mangueira de resfriamento líquido EPDM vs. Mangueira de Silicone: Qual é o melhor para os data centers de IA?.

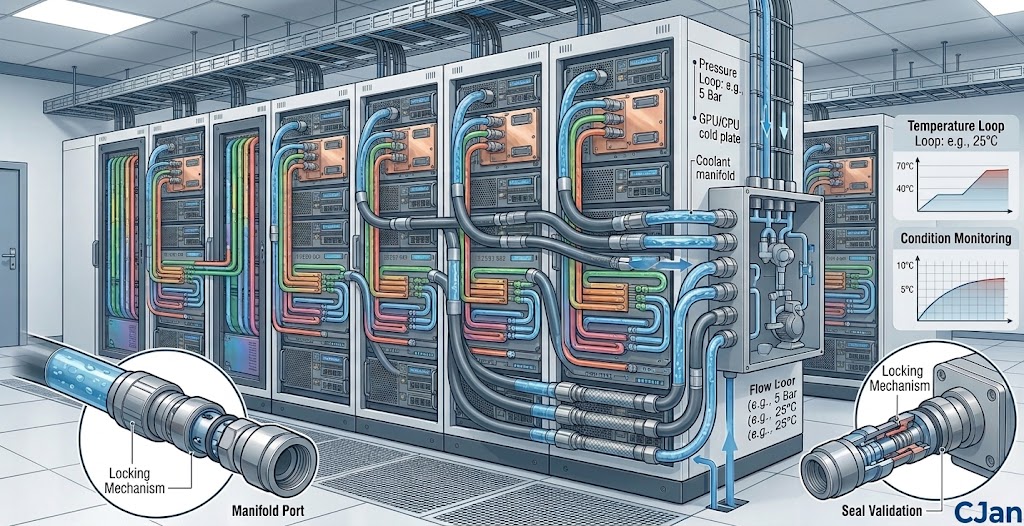

9. Mangueira de fluorpolímero e Data Centers de IA

Os data centers de IA estão criando ambientes de gerenciamento térmico cada vez mais exigentes.

Maior potência de rack pode aumentar a carga de resfriamento colocada na infraestrutura de refrigeração líquida. As mangueiras podem ser necessárias para conectar placas frias, coletores, CDUs e outros componentes dentro de layouts de equipamentos cada vez mais densos.

Nestes sistemas, a mangueira precisa satisfazer mais do que uma única exigência.

• Compatibilidade necessária com o refrigerante
• Pressão de funcionamento
• Temperatura de funcionamento
• Caudal necessário
• Queda de pressão
• Raio de curvatura mínimo
• Configuração da ligação
• Requisitos de manutenção

Um tubo interno de fluoropolímero pode atender a um ou mais destes requisitos, mas o conjunto completo da mangueira ainda precisa ser avaliado.

Ver Como escolher a mangueira de refrigeração líquida certa para servidores de IA de alta densidade Para considerações adicionais a nível de rack.

10. Mangueira de fluorpolímero para refrigeração de equipamentos de semicondutores

Os equipamentos semicondutores podem impor diferentes requisitos em uma mangueira de refrigeração em comparação com uma malha de resfriamento convencional de data center.

Fluidos de processo, limpeza do equipamento e exposição química podem fazer da compatibilidade do material uma consideração mais significativa.

Em tais aplicações, a construção de mangueiras de fluoropolímeros pode ser avaliada quando o material de contato fluido precisa suportar um ambiente químico exigente.

A seleção final ainda deve ser baseada no fluido de processo real, temperatura, pressão, fluxo e requisitos de conexão do equipamento.

11. PTFE ou PFA: Qual você deve considerar?

PTFE e PFA são ambos fluoropolímeros, mas não são intercambiáveis em cada aplicação.

PTFE é amplamente reconhecido por sua resistência química e ampla capacidade de temperatura. PFA fornece características semelhantes de fluoropolímero, oferecendo diferentes características de processamento porque é processável por fusão.

A seleção deve, portanto, considerar tanto as propriedades materiais como os requisitos de fabricação.

Para uma comparação directa, ver Mangueira de resfriamento líquido PTFE vs. PFA: Qual é a diferença?.

12. A flexibilidade ainda importa

Um erro comum é focar fortemente na resistência química e ignorar os requisitos de instalação.

As mangueiras de refrigeração líquidas muitas vezes precisam passar por espaços de equipamentos compactos. Em um rack servidor, a mangueira pode precisar de rotear em torno de placas frias, coletores, caminhos de cabo e outro hardware.

Por conseguinte, a mangueira final deve fornecer um raio de curvatura adequado sem introduzir uma tensão mecânica excessiva.

A flexibilidade depende do diâmetro da mangueira, espessura da parede, reforço e construção, não apenas de se a mangueira é feita a partir de um fluoropolímero.

13. Capacidade de pressão depende da mangueira completa

Outra consideração importante é a pressão.

A classificação da pressão de uma mangueira de arrefecimento líquido depende de factores que incluem:

• Diâmetro interno
• Espessura da parede
• Reforço
• Temperatura
• Construção de mangueiras
• Montagens e método de montagem

Por esta razão, os engenheiros devem usar a classificação de pressão do fabricante para a mangueira específica em vez de estimar a capacidade de pressão do polímero isoladamente.

Mais informações estão disponíveis em Classificação da pressão da mangueira de resfriamento líquido: quanta pressão uma mangueira de data center de IA precisa?.

14. O tamanho da mangueira pode importar mais que o material

Uma mangueira quimicamente compatível ainda pode ser uma má escolha se seu diâmetro interno é muito pequeno para o fluxo necessário.

Diâmetros internos menores geralmente aumentam a velocidade de fluxo e podem aumentar a perda de pressão, o que pode afetar os requisitos da bomba e o equilíbrio hidráulico geral de um circuito de resfriamento.

Por conseguinte, o tamanho da mangueira deve ser determinado a partir do caudal necessário, da queda de pressão admissível e das dimensões de ligação.

Ver Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.

15. Quando uma mangueira de fluorpolímero pode ser a escolha certa

Não há condição única que exija automaticamente uma mangueira de fluoropolímero.

Em vez disso, torna-se um candidato mais forte quando vários requisitos de aplicação apontam na mesma direção.

16. Quando você provavelmente não precisa de um

Se o ciclo de arrefecimento utilizar um refrigerante bem compreendido e as condições de funcionamento estiverem confortavelmente dentro das capacidades de uma mangueira elastomérica adequada, pode haver pouca razão para se deslocar para uma construção de fluoropolímero.

Por exemplo, se a aplicação não impor requisitos incomuns de exposição química, temperatura, limpeza ou permeação, EPDM ou silicone já podem fornecer o desempenho necessário.

O objetivo deve ser uma mangueira apropriada – não a mangueira tecnicamente mais sofisticada disponível.

17. Não avaliar o tubo de mangueira em isolamento

Uma mangueira de refrigeração líquida faz parte de um conjunto maior.

A mangueira pode se conectar a acessórios, válvulas, coletores, placas frias ou acoplamentos UQD. Cada interface pode afetar a confiabilidade.

Se o material da mangueira for altamente compatível, mas o selo de montagem não for adequado para o refrigerante, o conjunto completo pode ainda não cumprir o requisito de aplicação.

Por conseguinte, a selecção dos materiais e o desenho da ligação devem ser considerados em conjunto.

18. As condições de instalação devem ser definidas cedo

Deve considerar-se o roteamento da mangueira antes de ser seleccionada a construção final da mangueira.

Os engenheiros devem identificar:

• Espaço de instalação disponível
• Comprimento necessário da mangueira
• Raio de curvatura mínimo
• Movimento durante a instalação ou manutenção
• Potencial contacto com o equipamento circundante
• Orientação de ajuste

Uma mangueira que funcione bem em condições laboratoriais ainda pode ser inadequada se não puder ser roteada corretamente no equipamento real.

19. Um fluxo de trabalho prático de seleção de mangueiras de fluorpolímero

Esta sequência ajuda a evitar que a seleção de material fique desconectada do sistema de resfriamento real.

20. Que dados devem ser enviados a um fornecedor de mangueiras?

Ao solicitar uma mangueira de refrigeração líquida de fluoropolímero, fornecer dados de aplicação iniciais pode melhorar significativamente a qualidade da recomendação.

• Nome e formulação do refrigerante
• Concentração do refrigerante
• Temperatura normal de funcionamento
• Temperatura máxima e mínima
• Pressão de funcionamento
• Pressão máxima
• Caudal necessário
• Diâmetro interno necessário
• Comprimento da mangueira
• Raio de curvatura mínimo
• Tipo de ajuste
• Requisitos de UQD
• Requisitos de limpeza
• Condições de serviço esperadas

21. Como CJAN se aproxima da seleção da mangueira de resfriamento líquido

As soluções de mangueira de refrigeração líquida da CJAN cobrem diferentes requisitos de material e construção para aplicações de gerenciamento térmico.

A Refrigeração Líquida CJAN A gama destina-se a aplicações em que o material da mangueira, a construção e os requisitos de ligação devem ser avaliados em conjunto.

Produtos de mangueira de refrigeração líquido disponíveis incluem LCH, LCH- SD e LCH-SDS.

Para projetos que exijam construção de fluoropolímeros, a configuração adequada do material e mangueira deve ser avaliada em função das condições reais de refrigeração, temperatura, pressão, vazão e instalação.

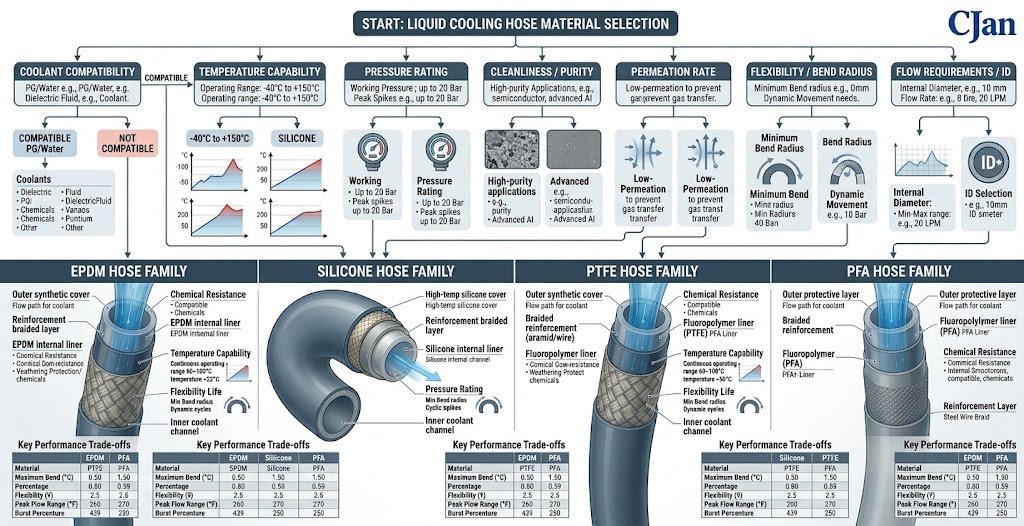

22. Um quadro de decisão simples

23. O melhor material é a aplicação dependente

Há uma tendência nas discussões técnicas em buscar um único "melhor" material de mangueira.

Refrigeração líquida não funciona assim.

EPDM, silicone, PTFE e PFA têm características diferentes. Um material ideal para um circuito de resfriamento pode ser desnecessário ou impraticável para outro.

A melhor abordagem de engenharia é definir o envelope de operação primeiro e, em seguida, selecionar a construção da mangueira que o atende.

Conclusão

Deve considerar-se uma mangueira de fluoropolímero quando a aplicação real de arrefecimento criar requisitos que justifiquem as suas características.

Compatibilidade química, capacidade de temperatura, limpeza e permeação podem ser razões para investigar a construção de fluoropolímero. Mas esses fatores devem ser considerados ao lado da pressão, fluxo, raio de dobra, acessórios e condições de instalação.

Para data centers de IA e outras aplicações de gerenciamento térmico exigentes, a abordagem mais confiável é avaliar a montagem completa da mangueira em vez de escolher um material baseado em uma única propriedade.

Quando o aplicativo não requer desempenho de fluoropolímero, uma mangueira EPDM ou silicone devidamente selecionada pode permanecer a solução mais prática.
