Mangueira de resfriamento líquido PTFE vs. PFA: Qual é a diferença?

As mangueiras de fluorpolímero não são a primeira opção que vem à mente para cada sistema de refrigeração líquida. Mas quando um circuito de refrigeração tem exigentes requisitos químicos, de temperatura ou de limpeza, PTFE e PFA podem se tornar candidatos importantes.

O PTFE e o PFA pertencem à família do fluoropolímero e compartilham várias características úteis. Ao mesmo tempo, suas características de processamento, flexibilidade, permeabilidade e considerações de aplicação não são idênticas.

Para engenheiros que especificam uma mangueira de refrigeração líquida, a questão não é simplesmente se PTFE ou PFA é o material "melhor". A questão mais útil é qual material e construção de mangueira se encaixam nas condições reais de operação.

Para uma comparação mais ampla do material, consulte EPDM vs. Silicone vs. PTFE: Que material de mangueira é melhor para refrigeração líquida?.

1. Por que comparar PTFE e PFA?

Os sistemas de refrigeração líquida podem operar sob diferentes combinações de temperatura, pressão, química de fluidos e restrições de instalação.

Em sistemas simples à base de água, mangueiras elastoméricas convencionais podem ser suficientes. Aplicações mais exigentes podem exigir um tubo interno de fluoropolímero ou uma construção multicamadas especializada.

PTFE e PFA são frequentemente considerados quando engenheiros precisam de propriedades como:

• Alta resistência química
• Ampla capacidade de temperatura
• Baixa interação com muitos fluidos
• Boa resistência a ambientes fluidos relacionados à corrosão
• Reatividade superficial baixa

Estas características podem ser úteis, mas devem ser sempre avaliadas em função dos requisitos reais de refrigeração e sistema.

2. O que é PTFE?

PTFE, ou politetrafluoroetileno, é um fluoropolímero conhecido por sua resistência química e ampla capacidade de temperatura.

Tem uma superfície de fricção relativamente baixa e é usado em muitas aplicações exigentes de manuseio de fluidos.

Para o resfriamento de líquidos, o PTFE pode ser considerado quando a compatibilidade de fluidos e o desempenho de temperatura são fatores de projeto importantes.

No entanto, as propriedades mecânicas de uma mangueira PTFE dependem de suas dimensões, construção de paredes e reforço.

3. O que é PFA?

PFA, ou polímero perfluoroalkoxi, é outro fluoropolímero usado em ambientes exigentes de manuseio de fluidos.

Como o PTFE, o PFA oferece forte resistência química e ampla capacidade de temperatura.

Uma diferença prática é que o PFA é processável por fusão, o que proporciona aos fabricantes maior flexibilidade na produção de determinadas geometrias e construções de tubos.

Suas propriedades podem tornar o PFA atraente em aplicações onde a resistência química precisa ser combinada com requisitos específicos de construção de mangueiras.

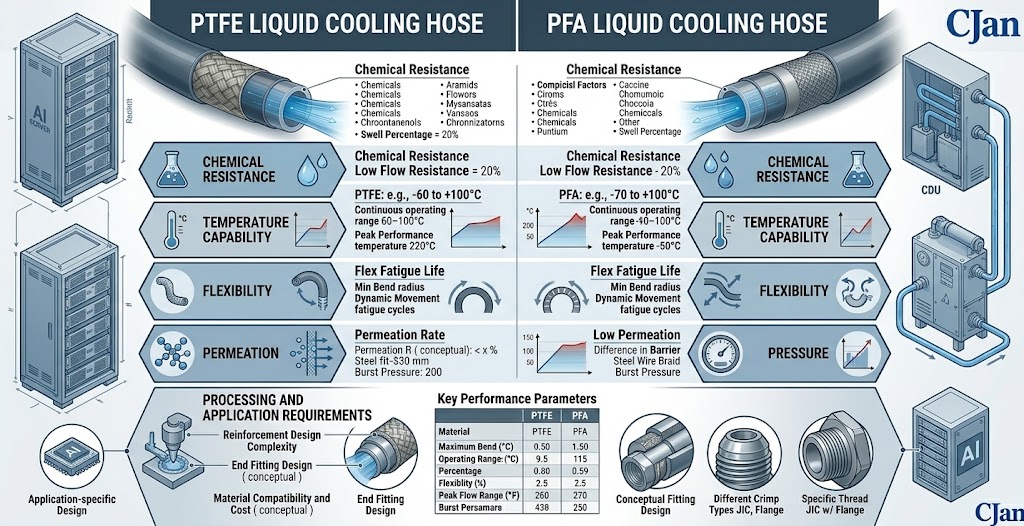

4. PTFE vs. PFA em um Glance

Fator	PTFE	PFA
Família Material	Fluoropolímero	Fluoropolímero
Resistência química	Excelente para muitos fluidos exigentes	Excelente para muitos fluidos exigentes
Capacidade da temperatura	Ampla, dependente da aplicação	Ampla, dependente da aplicação
Flexibilidade	Depende fortemente da construção da mangueira	Depende fortemente da construção da mangueira
Processamento	Geralmente processados de forma diferente dos polímeros processáveis por fusão	Processável por fusão
Aplicação	Exigindo aplicações de manuseio de fluidos	Exigindo aplicações de manuseio de fluidos

Esta comparação deve ser tratada como uma visão geral do nível do material, em vez de uma garantia de desempenho para uma mangueira específica.

5. Resistência química

A resistência química é uma das principais razões pelas quais os engenheiros consideram os fluoropolímeros.

PTFE e PFA podem resistir a uma ampla gama de produtos químicos, o que é valioso em sistemas onde o ambiente fluido é mais exigente do que as alças convencionais de água ou glicol.

Contudo, "resistente quimicamente" não significa compatível com todos os refrigerantes possíveis sob todas as condições.

Deve considerar-se a composição, concentração, temperatura e tempo de exposição reais dos fluidos.

6. Desempenho de temperatura

Tanto o PTFE quanto o PFA estão associados a ampla capacidade de temperatura em comparação com muitos elastómeros convencionais.

Isso pode ser útil quando um circuito de resfriamento líquido experimenta temperaturas elevadas ou ciclos térmicos significativos.

O limite de funcionamento real, no entanto, pertence ao conjunto completo da mangueira em vez do nome do polímero sozinho.

Reforço, acessórios, vedações e outros elementos de construção podem ter limites diferentes.

7. Flexibilidade é uma questão de construção

É tentador assumir que todas as mangueiras de fluoropolímero se comportam da mesma forma. Na prática, a flexibilidade pode variar significativamente entre os projetos de mangueira.

A espessura da parede, o diâmetro, o reforço e a construção multicamadas influenciam como uma mangueira se dobra.

Isso importa em data centers de IA porque conexões de refrigeração podem ter que caber em torno de servidores, placas frias, variedades e infraestrutura de rack.

Por conseguinte, uma mangueira de fluoropolímero deve ser avaliada com base na sua especificação real do raio de curvatura.

8. PTFE e PFA em sistemas de refrigeração de alta densidade

À medida que a densidade de computação de IA aumenta, os sistemas de refrigeração têm menos espaço físico disponível para roteamento.

As mangueiras podem precisar conectar componentes sem interferir com o hardware vizinho ou criar estresse mecânico excessivo.

Por conseguinte, a selecção dos materiais e a construção das mangueiras devem ser consideradas em conjunto.

Ver Como escolher a mangueira de refrigeração líquida certa para servidores de IA de alta densidade para uma discussão mais ampla dos requisitos de rack de alta densidade.

9. PTFE vs. PFA para compatibilidade de refrigeração

Para ambos os materiais, a compatibilidade deve ser confirmada usando o líquido de refrigeração real em vez de um gráfico de material genérico sozinho.

Os fluidos de refrigeração modernos podem conter aditivos concebidos para controlar a corrosão, o crescimento biológico ou outras propriedades do fluido.

Esses aditivos podem alterar a imagem de compatibilidade.

Por conseguinte, uma avaliação adequada deverá incluir:

• Química do refrigerante base
• Embalagem aditiva
• Concentração
• Temperatura de funcionamento
• Duração da exposição
• Condições de pressão

10. Considerações sobre Permeação

A permeação pode importar em sistemas de refrigeração de circuito fechado onde a manutenção da condição de refrigerante durante longos períodos é importante.

O comportamento de permeabilidade do material da mangueira pode influenciar a retenção de fluidos e a interação entre o laço de resfriamento e seu ambiente.

Quando se trata de um parâmetro de projeto crítico, os engenheiros devem comparar os dados medidos para a construção específica da mangueira, em vez de confiar apenas nas propriedades gerais do polímero.

11. Limpeza e Qualidade Fluída

Alguns sistemas de gestão térmica colocam requisitos rigorosos na limpeza do refrigerante.

Nessas aplicações, o material do tubo interno, o processo de fabricação, o procedimento de limpeza e a embalagem podem ser relevantes.

PTFE ou PFA podem ser considerados quando uma superfície de contato com fluido de fluoropolímero é desejável, mas o processo completo de fabricação e validação ainda precisa ser revisto.

12. Capacidade de pressão

PTFE e PFA não devem ser comparados apenas pelas suas propriedades poliméricas quando a pressão é a principal preocupação.

A capacidade de pressão de uma mangueira depende do seu diâmetro, espessura da parede, reforço, temperatura e projeto de montagem.

Uma mangueira de fluoropolímero reforçada pode, portanto, ter características de pressão substancialmente diferentes de um tubo não reforçado.

Para seleção de pressão, ver Classificação da pressão da mangueira de resfriamento líquido: quanta pressão uma mangueira de data center de IA precisa?.

13. O reforço pode mudar o desempenho da mangueira

Quando a flexibilidade e a resistência à pressão precisam ser equilibradas, o reforço torna-se uma parte importante do projeto da mangueira.

A camada de reforço pode contribuir para a capacidade de pressão e estabilidade dimensional, enquanto a camada interna do fluoropolímero fornece a superfície de contato fluido.

Esta abordagem multicamadas é muitas vezes mais útil do que avaliar PTFE ou PFA como materiais isolados.

14. PTFE vs. Processamento PFA

Uma distinção importante do nível do material é o processamento.

O PTFE é geralmente processado de forma diferente dos fluoropolímeros processáveis por fusão, enquanto o PFA pode ser processado por fusão.

Essa diferença pode influenciar os métodos de fabricação e os tipos de geometrias de tubos ou construções que podem ser produzidas.

Para um cliente, a questão prática é se a mangueira final pode alcançar as dimensões, tolerâncias e desempenho necessários, e não simplesmente qual polímero tem a especificação de material mais atraente.

15. Características da superfície

As superfícies de fluorpolímeros são geralmente caracterizadas por baixa energia superficial e baixo atrito.

Para aplicações de manuseio de fluidos, essas características podem ser úteis em determinados projetos.

No entanto, a limpeza do sistema, o comportamento do fluido e a geometria da mangueira continuam a ser importantes para o desempenho real do circuito de resfriamento.

16. Fluxo e Diâmetro Interno

A escolha entre PTFE e PFA não elimina a necessidade de dimensionamento correto da mangueira.

O diâmetro interno afeta a velocidade de fluxo e perda de pressão.

Uma mangueira com excelente compatibilidade de material ainda pode ser inadequada se seu diâmetro interno criar uma queda excessiva de pressão para o caudal necessário.

Para considerações de dimensionamento, ver Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.

17. Bend Raius e Instalação

As mangueiras de fluorpolímeros devem ser roteadas de acordo com o raio de curvatura especificado.

As curvas afiadas podem introduzir tensão mecânica, afetar a forma da mangueira e colocar cargas adicionais em acessórios.

Em um rack de servidor denso, o espaço de instalação deve, portanto, ser considerado antes da finalização do diâmetro e construção da mangueira.

18. Os encaixes importam tanto quanto o tubo

A mangueira não funciona como um componente isolado.

Os encaixes, selos e conexões UQD fazem parte do caminho do fluido completo.

Ao usar uma mangueira de fluoropolímero, os engenheiros devem verificar que o sistema de conexão é adequado para a mesma temperatura de funcionamento, pressão e refrigerante.

Uma mangueira compatível ligada a uma instalação inadequada não cria um conjunto fiável.

19. PTFE vs. PFA para aplicações de data center de IA

Para o resfriamento do data center de IA, mangueiras de fluoropolímero podem ser consideradas quando a aplicação tem requisitos específicos que as tornam atraentes em comparação com mangueiras elastoméricas convencionais.

As considerações potenciais incluem:

• Química do refrigerante
• Intervalo de temperatura
• Limpeza dos fluidos
• Requisitos de permeabilidade
• Pressão
• Flexibilidade
• Espaço de instalação disponível

O material deve ser selecionado com base no sistema real e não simplesmente porque é classificado como um fluoropolímero.

20. PTFE vs. PFA para resfriamento de semicondutores

Os materiais fluoropolímeros também são relevantes para equipamentos semicondutores, onde a compatibilidade e limpeza de fluidos podem ser considerações importantes.

Os requisitos de resfriamento semicondutor podem diferir dos de um data center de IA, mesmo quando ambos os sistemas usam resfriamento líquido.

É por isso que a seleção da mangueira deve começar com as condições de processo e especificação de fluidos.

A CJAN também trabalha com aplicações especializadas de manuseio de fluidos onde as construções de mangueiras de fluoropolímeros podem ser avaliadas de acordo com os requisitos do projeto.

21. Quando PTFE pode ser considerado

O PTFE pode ser considerado quando uma aplicação requer uma camada de contacto com fluido de fluoropolímero com forte resistência química e ampla capacidade de temperatura.

Pode ser particularmente relevante quando o ambiente fluido é exigente e a compatibilidade é uma consideração primária do projeto.

A construção final da mangueira deve ainda ser verificada quanto aos requisitos de pressão, flexibilidade, raio de curvatura e conexão.

22. Quando o PFA pode ser considerado

O PFA pode ser considerado para aplicações que exijam resistência química ao fluoropolímero juntamente com características de fabrico associadas a um fluoropolímero processável por fusão.

Sua adequação depende dos requisitos de geometria, temperatura, pressão, refrigeração e desempenho reais.

Tal como com o PTFE, a decisão final deve basear-se na especificação completa da mangueira.

23. Deve PTFE ou PFA sempre substituir EPDM ou Silicone?

Não.

Os fluorpolímeros podem oferecer propriedades valiosas, mas essas propriedades não são necessárias em cada sistema de refrigeração líquida.

Para muitas alças de refrigeração convencionais, uma mangueira EPDM ou silicone adequada pode proporcionar o desempenho necessário com uma construção mais simples e econômica.

O material deve, portanto, ser selecionado de acordo com a aplicação e não de acordo com uma hierarquia de materiais.

Ver EPDM vs. Mangueira de refrigeração líquida de silicone: Qual é o melhor para os data centers de IA?.

24. Uma Matriz de Seleção Prática

Requerimento	PTFE	PFA
Resistência química	Forte candidato para ambientes fluidos exigentes	Forte candidato para ambientes fluidos exigentes
Temperatura	Capacidade ampla, dependente da aplicação	Capacidade ampla, dependente da aplicação
Flexibilidade	Dependente da construção	Dependente da construção
Permeação	Avaliar a construção específica	Avaliar a construção específica
Pressão	Depende do reforço e das dimensões	Depende do reforço e das dimensões
Processamento	Requisitos de processamento diferentes	Processável por fusão
Selecção Final	Com base em requisitos de aplicação completos

25. O que os engenheiros devem solicitar de um fornecedor de mangueira

Ao avaliar a mangueira de refrigeração líquida PTFE ou PFA, um fornecedor deve receber informações suficientes para fazer uma recomendação significativa.

• Tipo e formulação do refrigerante
• Temperatura operacional e máxima
• Pressão de funcionamento e máxima
• Caudal necessário
• Diâmetro interno da mangueira
• Comprimento necessário
• Raio de curvatura mínimo
• Requisitos de adaptação
• Requisitos de UQD
• Requisitos de limpeza
• Considerações sobre a permeabilidade

26. Fluoropolímero CJAN e capacidade de resfriamento líquido

A CJAN fornece soluções de mangueiras cobrindo diferentes requisitos de materiais e construção para aplicações de manuseio de fluidos.

Para aplicações de refrigeração líquida, o Refrigeração Líquida CJAN O intervalo inclui configurações de mangueira projetadas para aplicações de gerenciamento térmico.

A atual LCH Mangueira de refrigeração líquida, LCH- SD e LCH-SDS os produtos podem ser avaliados de acordo com os requisitos do projeto.

Se for necessário um material de fluoropolímero, deve seleccionar-se a construção adequada da mangueira com base nas condições de arrefecimento, temperatura, pressão, fluxo e ligação, em vez do nome do material.

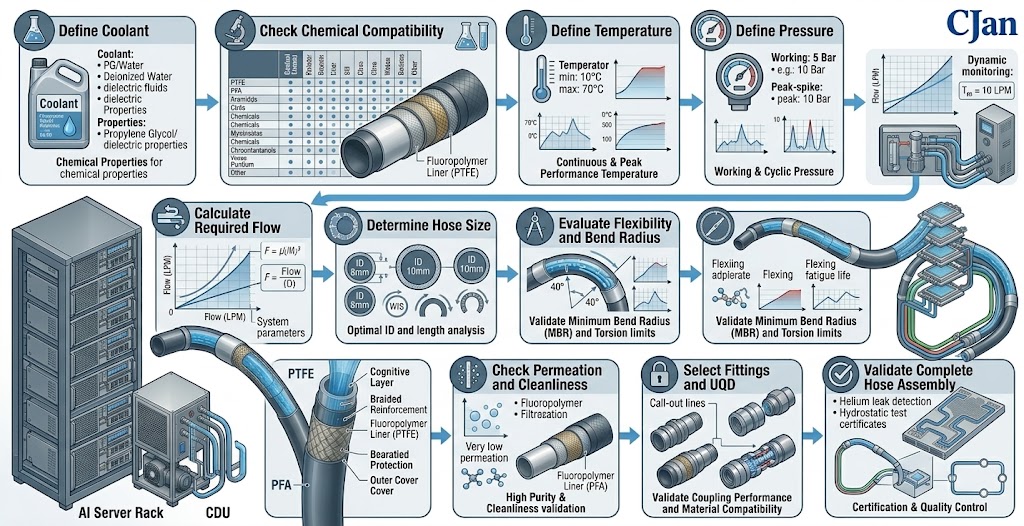

27. Um melhor PTFE vs. Processo Seletivo PFA

Essa abordagem mantém a seleção de material conectada ao sistema de resfriamento real.

28. Considerações Finais

PTFE e PFA são opções de fluoropolímero importantes para aplicações exigentes de manuseio de fluidos.

Suas semelhanças as tornam atraentes para aplicações que exigem forte resistência química e ampla capacidade de temperatura, enquanto suas diferenças podem influenciar a fabricação e o design final da mangueira.

Para o resfriamento líquido do data center de IA, a escolha correta deve ser baseada nos requisitos de refrigeração, temperatura, pressão, vazão, flexibilidade, limpeza, permeação e conexão.

Em outras palavras, o melhor material não é determinado apenas por um gráfico de comparação de materiais. Ele é determinado pelo quão bem o conjunto completo da mangueira funciona no sistema de resfriamento real.

Conclusão

PTFE e PFA podem fornecer características de desempenho valiosas para aplicações de refrigeração líquida exigentes.

PTFE é amplamente reconhecido por sua resistência química e ampla capacidade de temperatura, enquanto PFA oferece características de fluoropolímero semelhantes, juntamente com vantagens de fabricação processáveis por fusão.

Para os engenheiros que selecionam uma mangueira de refrigeração líquida, o passo mais importante é avaliar a aplicação completa em vez de escolher entre dois nomes de material isoladamente.

Os requisitos de compatibilidade, temperatura, pressão, vazão, raio de curvatura, permeabilidade, limpeza, acessórios e UQD devem ser considerados antes da seleção final.
