GLOBALComo evitar vazamento de mangueira de refrigeração líquida em sistemas de data center de IA
Em um data center de IA refrigerado com líquido, um vazamento de mangueira é mais do que um problema de manutenção.
As conexões de refrigeração podem ser localizadas perto de servidores, placas frias, variedades, CDUs e outros equipamentos sensíveis. Um pequeno vazamento pode, portanto, criar um problema operacional se não for detectado e abordado rapidamente.
A prevenção de vazamentos começa bem antes da instalação da mangueira. A seleção de materiais, construção de mangueiras, projeto de conexão, roteamento, instalação e validação têm um papel a desempenhar.
Para uma discussão mais ampla sobre a confiabilidade da mangueira, consulte Como a pressão e a temperatura afetam a confiabilidade da mangueira de refrigeração líquida em data centers de IA.
1. Por que a fuga é uma preocupação séria em centros de dados de IA
Refrigeração líquida traz refrigerante diretamente para componentes geradores de calor. Isto cria um caminho térmico mais direto do que o resfriamento de ar tradicional, mas também introduz conexões de fluidos no ambiente do servidor.
Dependendo da arquitetura de resfriamento, mangueiras flexíveis podem conectar placas frias, coletores, unidades de distribuição e componentes de desconexão rápida.
Por conseguinte, a prevenção de fugas faz parte da fiabilidade global do sistema de arrefecimento.

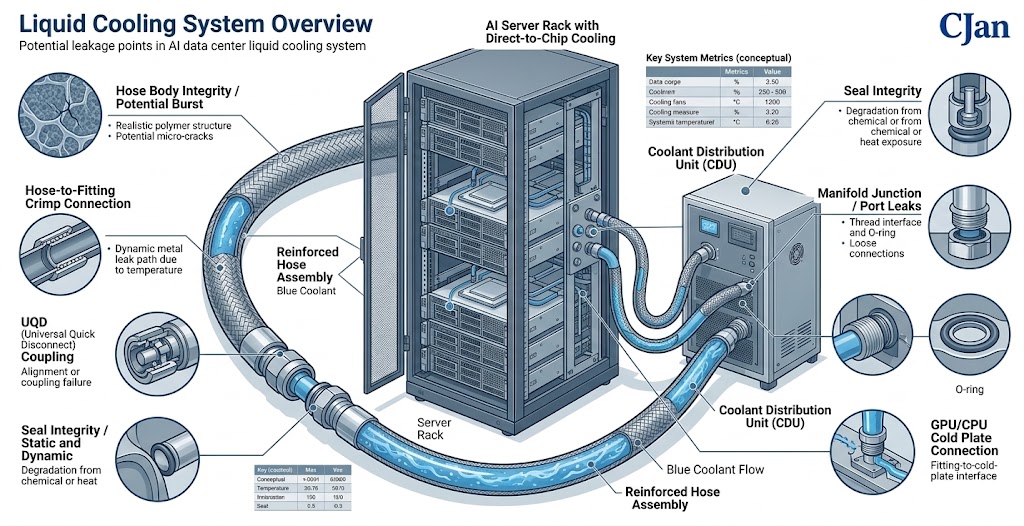

2. Onde pode um sistema de resfriamento líquido vazar?
Uma fuga não se origina necessariamente do próprio tubo de mangueira.
Potenciais locais de fuga incluem:
- Corpo da mangueira
- Conexão entre mangueiras
- Conexão de encaixe
- Seal ou O-ring
- Ligação UQD
- Interface Manifold
- Conexão de placa fria
3. Comece com o material correto da mangueira
A seleção de materiais é o primeiro passo para prevenir problemas de mangueiras de longo prazo.
A camada interna da mangueira deve ser adequada para o refrigerante utilizado e para o intervalo de temperatura pretendido.
A compatibilidade do material não deve ser determinada apenas a partir da resistência à temperatura.
Tal como discutido em Como a compatibilidade do refrigerante afeta a seleção da mangueira de refrigeração líquida para data centers de IA, deve ser considerada a formulação e as condições reais de exposição do refrigerante.
4. Confirme a pressão de operação
Cada mangueira de refrigeração líquida deve ser selecionada de acordo com os requisitos de pressão reais da aplicação.
Deve considerar-se a pressão de funcionamento normal, a pressão máxima e as possíveis flutuações de pressão.
O ciclismo de pressão repetido pode colocar tensão adicional na mangueira e conexões.
5. A temperatura também importa
A temperatura afeta tanto os materiais da mangueira quanto o próprio refrigerante.
A mangueira deve ser adequada para a temperatura normal de funcionamento, bem como para o estado máximo esperado.
Deve considerar-se também o ciclo térmico em que o sistema de arrefecimento sofre alterações de temperatura repetidas.
A pressão e a temperatura devem ser avaliadas em conjunto e não como especificações isoladas.
6. Use a construção correta da mangueira
Uma mangueira de refrigeração líquida pode conter várias camadas funcionais.
A camada interna manuseia o contato com o refrigerante, enquanto o reforço ajuda a fornecer resistência mecânica e a camada externa proporciona proteção ambiental.
A construção deve corresponder aos requisitos de pressão, temperatura e mecânica do sistema pretendido.
7. Selecione o diâmetro correto da mangueira
O diâmetro da mangueira é normalmente selecionado de acordo com o fluxo necessário e o desempenho hidráulico.
Um diâmetro inadequado da mangueira pode aumentar a perda de pressão e afetar o funcionamento do sistema.
Para uma discussão detalhada de dimensionamento, ver Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.
8. Preste atenção à conexão mangueira-para-fitting
A ligação entre a mangueira flexível e a montagem é uma das áreas mais importantes do conjunto.
O método de ligação deve ser adequado para a construção da mangueira, para a montagem dos requisitos de concepção e aplicação.
Uma mangueira com capacidade de pressão adequada ainda pode experimentar vazamento se a conexão for mal montada.
9. UQD Conexões precisam de instalação cuidadosa
Os UQDs fornecem uma maneira prática de desconectar componentes de refrigeração durante a manutenção.
No entanto, cada conexão desconectável introduz uma interface que precisa ser devidamente instalada e mantida.
A UQD deve ser compatível com o conjunto de mangueiras e com o líquido de arrefecimento e a ligação deve ser feita de acordo com as instruções do fabricante aplicável.

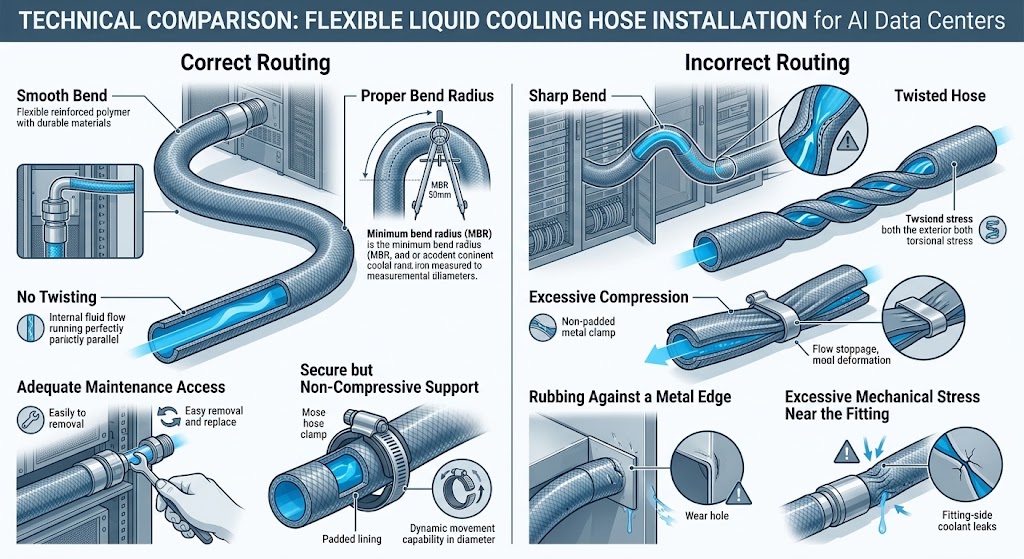

10. Não force uma mangueira em posição
A geometria da instalação pode ter um efeito direto na confiabilidade da mangueira.
Uma mangueira não deve ser torcida ou forçada a uma curva excessivamente apertada simplesmente para alcançar uma ligação.
Roteamento forçado pode criar estresse mecânico desnecessário no corpo da mangueira ou área de conexão.
11. Respeite o Raio de Dobra Requerido
Mangueiras flexíveis são projetadas para dobrar, mas cada construção tem limites.
A flexão excessiva pode deformar a mangueira e aumentar o estresse dentro do conjunto.
Durante a instalação, a mangueira deve manter um raio de curvatura adequado e não deve ser dobrada acentuadamente.
12. Evite torcer a mangueira
Dobrar e torcer não são o mesmo movimento.
Uma mangueira pode, às vezes, ser roteada através de uma curva enquanto permanece em uma orientação neutra. Girar a mangueira em torno de seu próprio eixo pode introduzir tensão mecânica adicional.
Sempre que possível, a instalação deve permitir que a mangueira siga um caminho natural sem carga torsional.
13. Evitar danos externos
As mangueiras também podem ser danificadas pelo ambiente de instalação circundante.
As fontes potenciais incluem:
- Rebordos metálicos afiados
- Ruptura repetida
- Apertar em locais impróprios
- Vibração excessiva
- Contacto com superfícies quentes
- Roteamento inadequado em torno de componentes móveis
A camada protectora exterior não deve ser tratada como um substituto para o encaminhamento e protecção adequados.
14. Evite Vibração excessiva
O equipamento de refrigeração pode gerar vibração mecânica através de bombas, ventiladores, válvulas e outros componentes.
Mangueiras flexíveis podem ajudar a isolar o movimento, mas ainda precisam ser roteadas adequadamente.
Quando a vibração for significativa, o conjunto da mangueira deve ser avaliado para as condições mecânicas previstas.
15. Movimento da mangueira de controle
Uma mangueira que se move livremente pode esfregar contra componentes próximos ou dobrar repetidamente no mesmo local.
Suportes adequados ou recursos de roteamento podem ajudar a manter a geometria da mangueira pretendida.
No entanto, os suportes não devem comprimir ou deformar desnecessariamente a mangueira.
16. Verifique a conexão antes da inicialização do sistema
A inspeção visual deve ser realizada antes de introduzir refrigerante no sistema.
Verifique isso:
- As ligações estão totalmente ligadas.
- As mangueiras são roteadas corretamente.
- Não há curvas afiadas presentes.
- Não existem danos visíveis.
- Os UQDs estão devidamente conectados.
- Os encaixes estão instalados corretamente.
17. Teste de pressão antes da operação
Quando exigido pelo projeto do sistema, o teste de pressão pode ajudar a identificar problemas antes de o sistema de refrigeração ser colocado em serviço normal.
A pressão e o procedimento de ensaio devem seguir as especificações aplicáveis da mangueira, montagem e sistema.
18. Teste de vazamento é diferente da inspeção visual
Uma inspeção visual pode identificar problemas de instalação óbvios, mas não pode detectar todos os caminhos possíveis de vazamento.
Dependendo dos requisitos do sistema, podem ser adequados métodos adicionais de ensaio de fugas.
O método de ensaio deve ser seleccionado de acordo com a arquitectura de arrefecimento e com o desempenho necessário de fugas.
19. Não ignorar pequenos sinais de vazamento
Uma pequena quantidade de humidade, resíduos ou uma alteração inesperada no nível do líquido de arrefecimento não deve ser automaticamente eliminada.
Qualquer indicação de fuga deve ser investigada para determinar a sua origem.
A causa pode ser um problema de conexão, problema de vedação, dano da mangueira ou outro componente no laço de resfriamento.
20. Inspecione a montagem completa, não só a mangueira
Uma mangueira pode permanecer visualmente intacta enquanto uma conexão desenvolve um problema.
Por esta razão, a inspeção deve cobrir o trajeto fluido completo.
| Componente | Foco de Inspeção |
|---|---|
| Mangueira | Danos, deformação, desgaste |
| Adaptação | Integridade da ligação |
| Selo | Condição e compatibilidade |
| UQD | Engajamento e vedação |
| Manifold | Condição da interface |
| Placa fria | Integridade da ligação |
21. O acesso à manutenção deve ser considerado durante o projeto
Os componentes de arrefecimento líquido podem ter de ser desligados durante a manutenção ou substituição do servidor.
O roteamento da mangueira deve proporcionar acesso suficiente aos técnicos para inspecionar e atender a conexão sem colocar estresse desnecessário na mangueira.
Uma mangueira de difícil acesso pode ser mais provável de ser manuseada incorretamente durante a manutenção.
22. Evite reutilizar repetidamente componentes sem avaliação
Alguns conjuntos de refrigeração líquida são projetados para conexão e desconexão repetidas, enquanto outros são destinados a um padrão de serviço diferente.
Por conseguinte, os requisitos de reutilização devem ser definidos durante a concepção do sistema.
As especificações do ciclo de ligação e os requisitos de montagem das mangueiras dos fabricantes de UQD devem ser cumpridos, quando aplicável.
23. Limpeza pode afetar a confiabilidade da conexão
Sistemas de refrigeração líquida podem ter requisitos específicos de limpeza.
Contaminação em torno de acessórios, vedações ou interfaces desconectadas podem interferir com a vedação adequada ou introduzir material indesejado no laço de refrigeração.
Por conseguinte, os procedimentos de montagem e manutenção devem atender aos requisitos de limpeza adequados ao sistema de arrefecimento.
24. Monitore pressão e temperatura durante a operação
O monitoramento das condições de operação pode ajudar a identificar mudanças antes que elas se tornem problemas maiores.
Os parâmetros úteis do sistema podem incluir:
- Pressão do refrigerante
- Temperatura do refrigerante
- Taxa de fluxo
- Nível de arrefecimento
- Sinais de detecção de fugas
A estratégia exata de monitoramento depende da arquitetura do sistema de resfriamento.

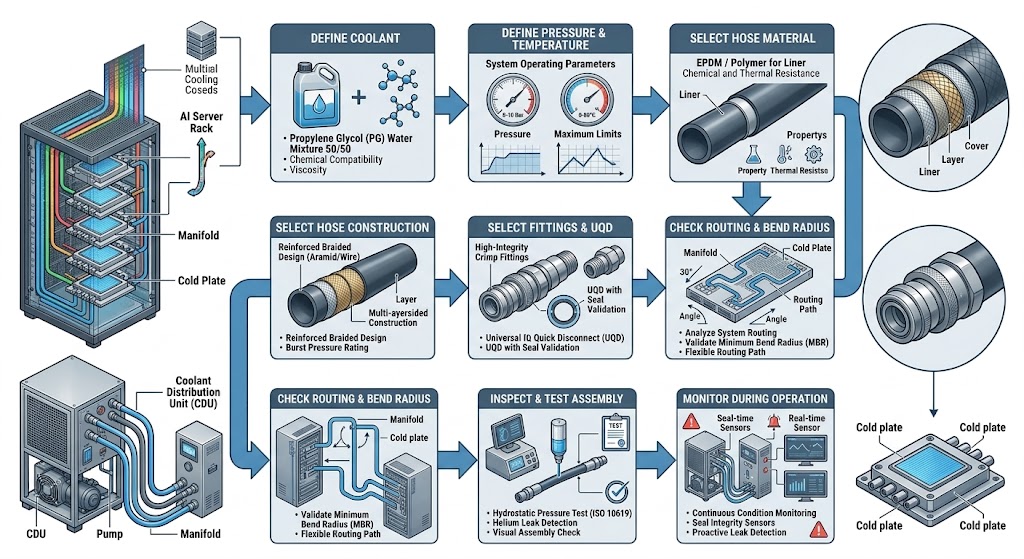

25. Um fluxo de trabalho prático de prevenção de fugas
Esta abordagem move a prevenção de vazamentos de uma tarefa de manutenção reativa para um processo de engenharia.
26. Cinco causas comuns de vazamento de mangueira de resfriamento líquido
1. Seleção incorreta do material
O material da mangueira pode não ser adequado para o líquido de arrefecimento ou para o intervalo de temperatura.
2. Montagem de conexão pobre
Uma conexão de mangueira ou UQD mal instalada pode criar um caminho de vazamento.
3. Dobramento excessivo ou torção
Roteamento incorreto pode criar estresse mecânico desnecessário.
4. Danos externos
Rubbing, bordas afiadas ou vibração excessiva pode danificar a mangueira ao longo do tempo.
5. Validação insuficiente
Os problemas de instalação ou montagem podem permanecer desconhecidos se o sistema não for adequadamente inspeccionado ou testado antes da operação.
27. Como a confiabilidade da mangueira e a prevenção do vazamento trabalham juntos
A prevenção de fugas não deve ser tratada como um tópico separado da fiabilidade da mangueira.
Pressão, temperatura, compatibilidade do refrigerante e roteamento mecânico influenciam o desempenho a longo prazo.
O artigo anterior desta série, Como a pressão e a temperatura afetam a confiabilidade da mangueira de refrigeração líquida em data centers de IA, abrange mais pormenorizadamente estas condições de funcionamento.
28. Opções da mangueira de resfriamento líquido CJAN
A CJAN fornece configurações de mangueira de refrigeração líquida que podem ser avaliadas de acordo com os requisitos de refrigeração, pressão, temperatura, vazão, flexibilidade e conexão.
A atual Mangueira de refrigeração líquida CJAN LCH faz parte da gama de produtos de arrefecimento líquido.
Outras configurações incluem LCH- SD e LCH-SDS.
Para aplicações de data center de IA, a configuração adequada deve ser selecionada de acordo com os requisitos de refrigeração, pressão, temperatura, vazão, espaço de instalação e conexão.
29. Uma simples lista de verificação pré- implantação
| Verificar | Estado |
|---|---|
| Compatibilidade do refrigerante confirmada | Requerido |
| Requisitos de pressão confirmados | Requerido |
| Requisitos de temperatura confirmados | Requerido |
| Tamanho da mangueira confirmado | Requerido |
| Adaptações seleccionadas | Requerido |
| Confirmação da compatibilidade com o UQD | Se aplicável |
| Raio de inclinação verificado | Requerido |
| Roteamento verificado | Requerido |
| Montagem inspeccionada | Requerido |
| Teste de vazamento / pressão concluído | De acordo com os requisitos do sistema |
Conclusão
A prevenção de vazamento de mangueiras de refrigeração líquida em um data center de IA começa com engenharia adequada em vez de esperar que ocorra um vazamento.
O material de refrigeração, pressão, temperatura e mangueira deve ser definido em primeiro lugar. Construção de mangueiras, diâmetro, acessórios, UQDs e roteamento devem então ser selecionados em torno dos requisitos do sistema real.
A qualidade da instalação é igualmente importante. Curvas afiadas, torção, vibração excessiva, abrasão externa e conexões mal montadas podem prejudicar uma mangueira de outra forma adequada.
Antes da implantação, a inspeção e teste adequados podem fornecer uma camada adicional de confiança.
As configurações LCH, LCH-SD e LCH-SD da CJAN podem ser avaliadas para aplicações de refrigeração líquida de acordo com requisitos específicos de operação e conexão.
