GLOBALMangueira de refrigeração líquida de silicone: principais vantagens e limitações
Mangueira de silicone é amplamente utilizada em aplicações onde flexibilidade, capacidade de temperatura e manuseio de fluidos limpos são importantes. Estas características também fazem do silicone um material prático para considerar para alguns sistemas de resfriamento líquido.
Mas o silicone não é automaticamente a escolha certa para cada circuito de refrigeração.
A formulação do refrigerante, temperatura de operação, pressão, vazão, exigências de permeação e construção da mangueira afetam se uma mangueira de refrigeração líquida de silicone é adequada.

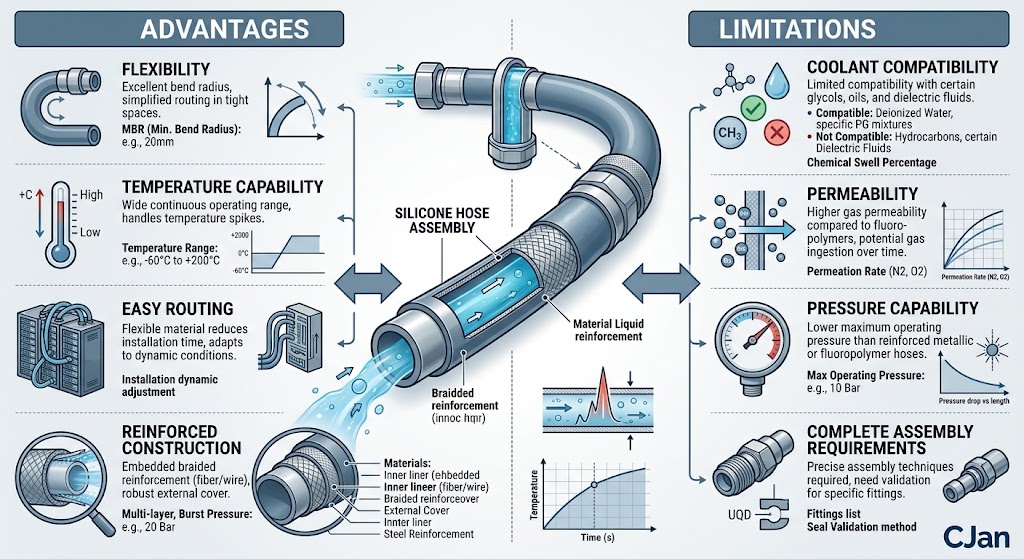

Este artigo examina onde mangueiras de refrigeração de silicone líquido podem ser úteis, quais limitações os engenheiros devem considerar e como o silicone se compara com outros materiais de mangueira.
1. Por que o silicone é considerado para refrigeração líquida
Os sistemas de refrigeração líquida geralmente requerem uma mangueira que pode ser roteada através de espaço de instalação limitado sem criar estresse mecânico excessivo.
Silicone é naturalmente flexível e pode acomodar muitos requisitos de roteamento mais facilmente do que alguns materiais rígidos ou menos flexíveis.
Ele também pode fornecer capacidade de temperatura útil e está disponível em diferentes construções de mangueira, incluindo projetos reforçados.
Por estas razões, o silicone pode ser considerado para aplicações como:
- Refrigeração líquida do servidor de IA
- Gestão térmica de data center
- Refrigeração de equipamentos industriais
- Equipamento de gestão térmica
- Outros sistemas de fluidos de circuito fechado
2. A construção importa mais do que o nome do material
Uma mangueira de refrigeração líquida de silicone não é simplesmente um pedaço de tubo de silicone.
Uma mangueira acabada pode conter várias camadas projetadas para fornecer diferentes funções.
A camada interna fornece a superfície de contato fluido, enquanto o reforço pode melhorar a capacidade de pressão e estabilidade dimensional. A camada externa fornece proteção adicional contra o ambiente circundante.
Consequentemente, duas mangueiras de silicone com dimensões semelhantes podem ter características de desempenho significativamente diferentes.
3. Vantagem: Flexibilidade
Flexibilidade é uma das características mais úteis da mangueira de silicone para refrigeração líquida.
Os componentes de refrigeração raramente são dispostos em uma linha perfeitamente reta. As mangueiras podem precisar de rotear em torno de hardware do servidor, variedades, placas frias, caminhos de cabo e componentes estruturais.
Uma mangueira flexível pode facilitar a instalação e reduzir a necessidade de seções rígidas em certos projetos.
No entanto, a flexibilidade não deve ser confundida com capacidade de flexão ilimitada.
O raio mínimo de curvatura do fabricante deve ser sempre respeitado.
4. Vantagem: Capacidade de temperatura
Os materiais de silicone podem operar em uma faixa de temperatura relativamente ampla em comparação com muitos materiais de borracha convencionais.
Isto pode ser útil quando um sistema de refrigeração experimenta temperaturas elevadas ou ciclos térmicos repetidos.
No entanto, os engenheiros devem distinguir entre a capacidade de temperatura do silicone como material e a temperatura admissível de um conjunto de mangueiras acabado.
O reforço, acessórios, vedações e a construção da mangueira podem afetar o limite final de operação.
5. Vantagem: Adequado para Roteamento Complexo da Mangueira
Modernos sistemas de refrigeração de líquidos podem conter muitos pontos de conexão.
Em um rack de servidor de alta densidade, o espaço disponível em torno de componentes de refrigeração pode ser limitado. Uma mangueira que pode ser roteada de forma limpa sem deformação nítida pode simplificar a instalação.
Silicone pode ser atraente nestas situações devido à sua flexibilidade inerente.
No entanto, o objetivo do projeto deve ser o roteamento controlado – não apenas selecionar a mangueira mais macia disponível.
6. Vantagem: Disponibilidade em construções reforçadas
Mangueiras de silicone podem ser fabricadas com reforço para melhorar o desempenho mecânico.
Dependendo da construção, o reforço pode ajudar a mangueira a suportar a pressão interna e manter sua estabilidade dimensional durante a operação.
Possíveis abordagens de reforço incluem estruturas têxteis ou outras estruturas de reforço projetadas.
A capacidade de pressão real deve ser sempre retirada da especificação da mangueira acabada.
7. Limitação: A compatibilidade do refrigerante deve ser verificada
Silicone não deve ser selecionado simplesmente porque foi usado com sucesso em outra aplicação de resfriamento.
Diferentes formulações de refrigerante podem se comportar de forma diferente quando expostas a materiais de mangueira por longos períodos.
Os engenheiros devem considerar:
- Composição do líquido de arrefecimento
- Aditivos
- Concentração
- Temperatura de funcionamento
- Duração da exposição
- Vida útil prevista
A compatibilidade deve ser avaliada em relação ao fluido real, em vez de se basear apenas numa descrição genérica do material.
Ver Como a compatibilidade do refrigerante afeta a seleção da mangueira de refrigeração líquida para data centers de IA para uma discussão mais detalhada.
8. Limitação: A permeabilidade pode ser importante
A permeabilidade é outro fator que merece atenção no resfriamento de líquido em circuito fechado.
Um sistema de refrigeração pode precisar manter a composição do refrigerante durante um período prolongado de serviço. Dependendo do design do fluido e do sistema, a interação entre o líquido e o material da mangueira pode se tornar uma consideração de engenharia.
Silicone pode ter maior permeabilidade de gás e vapor do que alguns materiais de fluoropolímero.
Isso não torna o silicone inadequado para o resfriamento líquido, mas significa que a permeabilidade deve ser avaliada quando a retenção de fluidos ou a interação ambiental são importantes.
Para aplicações exigentes, os engenheiros devem comparar os dados da construção real da mangueira, em vez de confiar apenas nas propriedades gerais do material.
9. Limitação: Capacidade de pressão Depende da construção da mangueira
O silicone em si não deve ser tratado como uma classificação de pressão.
A capacidade de pressão de uma mangueira de silicone acabada depende:
- Diâmetro interno
- Espessura da parede
- Reforço
- Temperatura de funcionamento
- Construção de mangueiras
- Adaptações
Para aplicações de refrigeração líquida, os engenheiros devem, portanto, usar a pressão nominal da mangueira específica em vez de assumir que todas as mangueiras de silicone têm a mesma capacidade de pressão.
10. Limitação: Suavidade não é o mesmo que confiabilidade
Uma mangueira muito flexível pode ser conveniente para instalar, mas flexibilidade excessiva pode criar suas próprias preocupações de engenharia.
Se uma mangueira não for suportada, pode cair ou mover-se durante a instalação e manutenção.
Movimento repetido também pode colocar cargas adicionais em acessórios.
O bom projeto da mangueira, portanto, equilibra a flexibilidade com o adequado controle de reforço, suporte e roteamento.
11. Silicone vs. EPDM para refrigeração líquida
Silicone e EPDM são ambas importantes opções de elastómero para aplicações de refrigeração líquida, mas suas propriedades diferem.
| Fator | Silicone | EPDM |
|---|---|---|
| Flexibilidade | Geralmente muito bom. | Bom, dependente da construção |
| Capacidade da temperatura | Ampla, dependente da aplicação | Ampla, dependente da aplicação |
| Compatibilidade com o Refrigerante | Deve ser verificado | Deve ser verificado |
| Permeabilidade | Pode ser uma consideração | Aplicativo dependente |
| Capacidade de Pressão | Dependente da construção | Dependente da construção |
| Controlador de Seleção Típico | Requisitos de flexibilidade e temperatura | Compatibilidade do refrigerante e requisitos gerais do sistema |
Nenhum material é universalmente melhor. A escolha correta depende das condições reais de resfriamento.
12. Silicone vs. PTFE e PFA
Fluoropolímeros como PTFE e PFA são frequentemente considerados quando resistência química, propriedades de contato com fluidos ou outros requisitos exigentes são importantes.
Silicone, por outro lado, pode ser atraente quando flexibilidade e capacidade de temperatura são as principais prioridades.
A decisão deve, portanto, começar com os requisitos de aplicação em vez de uma classificação de material simples.
Para mais informações sobre seleção de fluoropolímeros, consulte Quando você deve usar uma mangueira de fluorpolímero em sistemas de refrigeração líquida?.

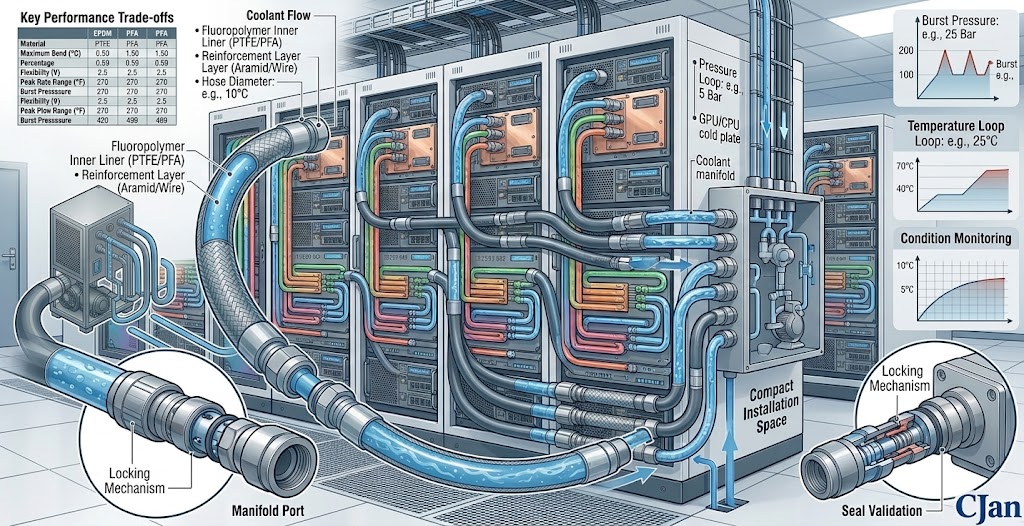

13. Mangueira de silicone em refrigeração do centro de dados de IA
A refrigeração do data center de IA introduz uma combinação de requisitos hidráulicos e mecânicos.
Cargas de resfriamento mais elevadas podem exigir fluxo de refrigerante substancial, enquanto layouts de rack de alta densidade podem dificultar o roteamento da mangueira.
Para uma mangueira de silicone, os engenheiros devem considerar:
- Compatibilidade do refrigerante
- Caudal necessário
- Diâmetro interno
- Queda de pressão
- Temperatura de funcionamento
- Classificação da pressão
- Raio de curvatura mínimo
- Configuração da ligação
A mangueira deve ser seleccionada como parte do circuito de arrefecimento completo e não como componente isolado.
Para aplicações em rack de alta densidade, ver Como escolher a mangueira de refrigeração líquida certa para servidores de IA de alta densidade.
14. Mangueira de silicone e fluxo de refrigerante
A seleção de materiais não determina o desempenho hidráulico por si só.
O diâmetro interno e o comprimento da mangueira podem ter um efeito significativo na perda de pressão.
Se uma mangueira de silicone for muito pequena para o fluxo necessário, a queda de pressão resultante pode aumentar os requisitos da bomba e afetar o equilíbrio do sistema.
Os engenheiros devem, portanto, calcular os requisitos de vazão antes de finalizar as dimensões da mangueira.
15. Mangueira de silicone dobre o Raio
O roteamento flexível é uma das razões pelas quais o silicone é considerado para o resfriamento líquido, mas o raio de dobra mínimo ainda precisa ser respeitado.
Uma mangueira que é dobrada muito firmemente pode experimentar tensão local, deformação ou carga adicional nos acessórios.
Roteamento deve fornecer uma curva suave em vez de forçar a mangueira em torno de um canto afiado.
Isto é especialmente importante onde várias mangueiras são instaladas próximas.
Para mais informações, consultar Radio de dobra de mangueira de refrigeração líquida: Por que a flexibilidade importa em Racks de servidor de IA.
16. Connection Design importa
Uma mangueira de silicone é apenas uma parte de uma ligação de arrefecimento.
Os encaixes, selos, grampos ou conexões prensadas e desconexão rápida influenciam a confiabilidade do conjunto acabado.
Quando são utilizados acoplamentos UQD, os componentes mangueira, acoplamento e vedação devem ser avaliados como uma conexão completa.
17. Como a mangueira de silicone pode suportar a manutenção
Os sistemas de refrigeração líquida precisam ser acessíveis para inspeção e manutenção.
Uma mangueira flexível pode simplificar o acesso aos componentes em alguns layouts de equipamentos, especialmente onde tubagens rígidas restringiriam o movimento.
No entanto, o acesso de manutenção não deve resultar em dobras ou torções repetidas da mangueira.
Se uma ligação for frequentemente desligada, deve seleccionar-se a instalação e o desenho da UQD para o ciclo de manutenção esperado.
18. Assina que uma mangueira de silicone pode não ser a escolha certa
Silicone pode merecer reconsideração quando a aplicação tem requisitos como:
- Química de refrigeração altamente exigente
- Limites rigorosos de permeação
- Requisitos de contacto com fluidos muito específicos
- Requisitos de pressão para além da construção seleccionada
- Condições de instalação fora da especificação do raio de curvatura da mangueira
- Preocupações de compatibilidade que não podem ser resolvidas através de testes
Nessas situações, os engenheiros podem precisar comparar EPDM, PTFE, PFA ou outras construções especializadas de mangueiras.
19. Uma lista de verificação prática da seleção da mangueira do silicone
Esta sequência ajuda a garantir que a seleção do material não seja desconectada das condições reais de operação.
20. Que informações devem ser fornecidas ao fornecedor da mangueira?
Para um projeto de mangueira de refrigeração de silicone líquido, as seguintes informações são úteis:
- Tipo de refrigeração
- Concentração do refrigerante
- Temperatura de funcionamento
- Temperatura máxima e mínima
- Pressão de funcionamento
- Pressão máxima
- Caudal necessário
- Diâmetro interno da mangueira
- Comprimento necessário
- Raio de curvatura mínimo
- Tipo de ajuste
- Requisitos de UQD
- Requisitos de limpeza
- Condições de serviço esperadas
21. Como CJAN se aproxima da seleção da mangueira de resfriamento líquido
A CJAN desenvolve soluções de mangueiras de refrigeração líquida para aplicações onde os requisitos de material, construção e conexão precisam ser considerados em conjunto.
A Refrigeração Líquida CJAN A gama de aplicações abrange soluções de mangueiras para sistemas de gestão térmica.
Produtos de refrigeração líquida atuais incluem LCH, LCH- SD e LCH-SDS.
Para aplicações de mangueira de silicone, a construção adequada deve ser selecionada de acordo com as condições de refrigeração, pressão, temperatura, vazão e instalação.
22. Seleção da mangueira do silicone: Uma abordagem equilibrada
O caso mais forte para silicone geralmente vem de uma combinação de requisitos em vez de uma propriedade isolada.
| Requerimento | Consideração do Silicone |
|---|---|
| Roteamento flexível | Muitas vezes um candidato forte |
| Bicicleta térmica | Avalie a construção real da mangueira |
| Exigência de refrigeração química | Ensaios de compatibilidade necessários |
| Sistema sensível à permeação | Requer uma avaliação cuidadosa |
| Alta pressão | Reveja as especificações da mangueira reforçada |
| Roteamento de rack compacto | Avaliar raio de curvatura e reforço |
23. Silicone é uma ferramenta, não uma resposta universal
A forma mais útil de avaliar a mangueira de refrigeração de silicone líquido é tratá-la como uma opção dentro de um processo de seleção de material mais amplo.
Silicone pode fornecer uma combinação valiosa de flexibilidade e capacidade de temperatura. Ao mesmo tempo, outros materiais podem fornecer vantagens na resistência química, permeabilidade ou outros requisitos especializados.
A escolha final deve reflectir o sistema de arrefecimento em vez de uma preferência geral por um material.
Conclusão
Mangueira de refrigeração líquida de silicone pode ser uma solução prática onde flexibilidade, capacidade de temperatura e requisitos de instalação são importantes.
As suas limitações também devem ser compreendidas. A compatibilidade do refrigerante, a permeabilidade, a capacidade de pressão e a construção completa da mangueira devem ser consideradas antes de a mangueira ser especificada.
Para data centers de IA, gerenciamento térmico industrial e outras aplicações de refrigeração líquida, a abordagem certa é combinar a construção da mangueira com o envelope de operação completo.
Silicone pode ser a escolha certa para um sistema, enquanto EPDM, PTFE, PFA ou outra construção pode ser mais adequado para outro.
Para mais informações, visite o Refrigeração Líquida CJAN página de aplicação.
