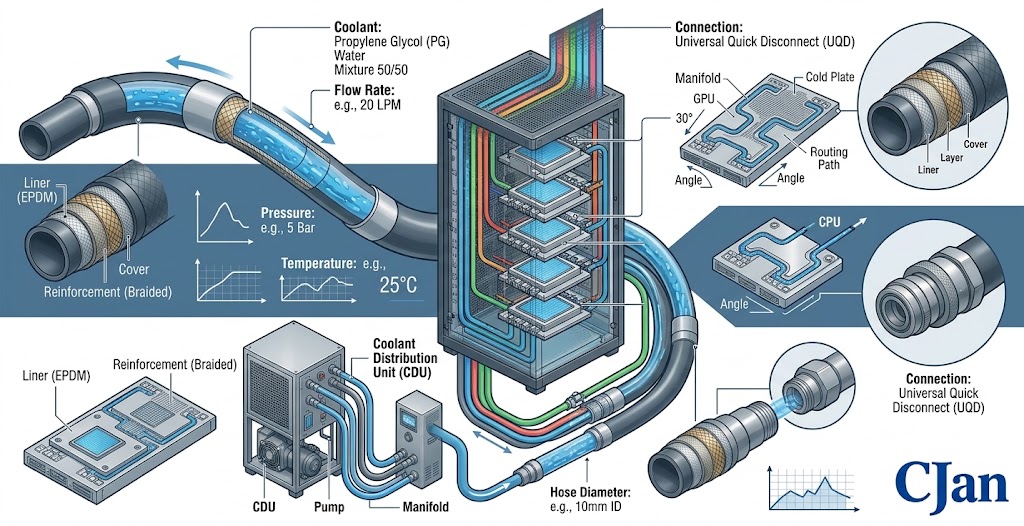

GLOBALComo escolher a mangueira de refrigeração líquida certa para servidores de IA de alta densidade
À medida que os servidores de IA se tornam mais poderosos, o design de resfriamento está se tornando menos indulgente.
Os sistemas GPU de alta densidade podem colocar cargas térmicas substanciais em uma quantidade relativamente pequena de espaço no rack. O resfriamento líquido ajuda a afastar o calor desses componentes, mas o desempenho do ciclo de resfriamento depende de cada parte do caminho do fluido.
A mangueira é uma dessas partes.
Pode parecer ser uma conexão flexível simples, mas seu diâmetro interno, material, capacidade de pressão, faixa de temperatura, raio de curva e método de conexão podem afetar o sistema final.
Para uma visão geral de como o arrefecimento líquido funciona na infraestrutura de IA, consulte Como funciona o resfriamento líquido em data centers de IA?.
1. Por que a seleção da mangueira importa em servidores de IA de alta densidade
Em um servidor convencional refrigerado a ar, não há mangueira líquida rodando diretamente através do circuito de resfriamento em torno do hardware de computação.
Em um sistema refrigerado a líquido, mangueiras flexíveis podem tornar-se parte do caminho primário que transporta refrigerante entre componentes.
Dependendo da arquitetura, as mangueiras podem se conectar:
- Chapas frias
- Manifolds
- CDUs
- Módulos de arrefecimento do servidor
- UQDs
- Outros componentes de tratamento de fluidos
Isso torna a seleção de mangueiras uma decisão de projeto do sistema em vez de simplesmente uma decisão de compra.
2. Comece com a arquitetura de resfriamento
Antes de selecionar uma mangueira, entenda onde será instalada.
Uma mangueira usada entre um colector de rack e um servidor pode ter requisitos diferentes de uma mangueira utilizada em qualquer outro lugar na infraestrutura de refrigeração.
As primeiras perguntas devem ser:
- Onde está a mangueira?
- Que componentes se conectam?
- Que líquido de refrigeração flui através dele?
- Que pressão sente?
- Que intervalo de temperatura é esperado?
- Quanto fluxo é necessário?
- Quanto movimento se espera?
3. Defina o refrigerante primeiro
O refrigerante é um dos primeiros parâmetros que deve ser identificado.
Diferentes sistemas de resfriamento líquido podem usar diferentes formulações de refrigerante, e o material da mangueira precisa ser adequado para o fluido real.
A compatibilidade do material deve ser avaliada juntamente com as condições de temperatura e exposição.
Para uma discussão mais detalhada, ver Como a compatibilidade do refrigerante afeta a seleção da mangueira de refrigeração líquida para data centers de IA.
4. Determinar a taxa de fluxo necessária
A mangueira deve permitir o fluxo de refrigeração necessário sem criar resistência hidráulica desnecessária.
O fluxo necessário depende da carga de resfriamento e da diferença de temperatura permitida em todo o sistema.
Uma relação simplificada é:
Os cálculos reais do sistema devem utilizar os parâmetros do ciclo de arrefecimento completo.
5. Selecione o diâmetro interno cuidadosamente
O diâmetro interno tem influência direta na velocidade do fluido e perda de pressão.
Se a mangueira for muito pequena para o fluxo necessário, a perda de pressão pode tornar-se uma importante consideração de design.
No entanto, se a mangueira for desnecessariamente grande, o tamanho adicional pode criar problemas de instalação ou embalagem.
O dimensionamento da mangueira deve, portanto, equilibrar os requisitos hidráulicos com restrições físicas de instalação.
Para mais informações, consultar Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.
6. Entenda os requisitos de pressão
Identificar a pressão de funcionamento normal, bem como a pressão máxima esperada.
As flutuações de pressão devem também ser consideradas quando o sistema sofre alterações na bomba, operação da válvula ou outras condições transitórias.
O conjunto da mangueira deve ser adequado para o ambiente de pressão real, em vez de ser seleccionado a partir de um único valor nominal.
Para uma discussão mais profunda, consulte Como a pressão e a temperatura afetam a confiabilidade da mangueira de refrigeração líquida em data centers de IA.
7. Considere a temperatura de operação
A temperatura afeta o comportamento do material da mangueira, bem como as propriedades do refrigerante.
Defina o intervalo de operação esperado em vez de usar apenas um número de temperatura.
Valores importantes podem incluir:
- Temperatura normal de funcionamento
- Temperatura máxima contínua
- Excursões de temperatura a curto prazo
- Faixa térmica de ciclismo
A pressão e a temperatura devem ser consideradas em conjunto durante a selecção da mangueira.
8. Avaliar o Ciclismo Termal
As cargas de trabalho de IA não se mantêm necessariamente constantes.
Alterações na carga computacional podem influenciar as condições térmicas do circuito de resfriamento.
Quando a temperatura do refrigerante sobe e cai repetidamente, o conjunto de mangueiras pode experimentar ciclos térmicos repetidos.
Para aplicações com ciclos térmicos significativos, a abordagem de qualificação deve reflectir as condições de funcionamento previstas.
9. Escolha a construção da mangueira para a aplicação
As mangueiras de refrigeração líquidas podem usar diferentes materiais e construções de reforço.
Uma mangueira típica reforçada pode incluir:
Cada camada tem uma função diferente, e a construção deve ser combinada com o ambiente de operação pretendido.
10. Combine o material com a aplicação
Não existe um único material de mangueira que seja automaticamente ideal para cada sistema de refrigeração líquida.
Dependendo da aplicação, os engenheiros podem avaliar materiais como construções elastoméricas ou fluoropolímeros.
A seleção deve considerar:
- Compatibilidade do refrigerante
- Intervalo de temperatura
- Requisitos de pressão
- Flexibilidade
- Considerações sobre a permeabilidade
- Requisitos de limpeza
- Condições de serviço esperadas
11. A flexibilidade é importante no resfriamento de nível de rack
Ambientes de servidor de alta densidade muitas vezes deixam espaço limitado para roteamento de fluidos.
A mangueira pode ter de acomodar tolerâncias de instalação, movimentação do equipamento e acesso à manutenção.
Uma mangueira flexível pode simplificar o roteamento, mas a flexibilidade não deve vir em detrimento dos requisitos de pressão, temperatura ou compatibilidade.
12. Verifique o Raio Bend antes da instalação
Cada construção da mangueira tem um limite de flexão prático.
Uma mangueira não deve ser forçada a uma curva mais apertada simplesmente porque o espaço de instalação disponível é limitado.
Durante a concepção do sistema, a rota da mangueira pretendida deve ser verificada em relação ao raio de curvatura necessário.
13. Evite torção da mangueira
Uma mangueira pode dobrar enquanto permanece em uma orientação neutra, mas torcê-la em torno de seu eixo longitudinal cria tensão mecânica adicional.
Isso pode se tornar especialmente importante quando mangueiras conectam componentes que são frequentemente removidos durante a manutenção do servidor.
O roteamento deve permitir que a mangueira se mova naturalmente sem carga torsional desnecessária.
14. Considere o método de conexão
A mangueira é apenas uma parte do conjunto de fluidos.
O método de conexão pode incluir conexões, extremidades prensadas, selos e UQDs.
A ligação deve ser compatível com a construção da mangueira e com a pressão, temperatura e arrefecimento pretendidos.
Uma mangueira que cumpra as especificações exigidas não torna automaticamente o conjunto completo adequado.
15. Por que a seleção UQD importa
UQDs podem simplificar a manutenção, permitindo que conexões de refrigeração sejam desconectadas sem reconstruir todo o caminho do fluido.
No entanto, a seleção de UQD deve considerar os mesmos parâmetros de aplicação utilizados para a mangueira.
- Compatibilidade do refrigerante
- Capacidade de pressão
- Intervalo de temperatura
- Tamanho da conexão
- Requisitos de fluxo
- Requisitos de ligação e de desconexão
16. Calcule a Queda de Pressão
A queda de pressão é uma consideração hidráulica importante ao selecionar uma mangueira.
Depende de fatores incluindo diâmetro interno da mangueira, comprimento, propriedades do refrigerante e condições de fluxo.
O objetivo não é necessariamente minimizar a queda de pressão da mangueira a qualquer custo. O objetivo é alcançar o desempenho de resfriamento necessário, mantendo o projeto hidráulico dentro das capacidades do sistema.
Para mais detalhes, ver Como calcular e controlar a queda de pressão em data centers de IA.
17. Comprimento da mangueira pode afetar o desempenho do sistema
Mangueiras mais longas geralmente introduzem mais resistência hidráulica do que corridas mais curtas em condições comparáveis.
Seções longas de mangueira também podem ocupar mais espaço de instalação e podem exigir suporte adicional.
O comprimento da mangueira deve, portanto, ser determinado a partir do requisito real de roteamento, em vez de simplesmente utilizar um comprimento padrão conveniente.
18. Considere os requisitos de manutenção
Os servidores de IA não são permanentemente inacessíveis após a instalação.
Os componentes podem ter de ser inspeccionados, substituídos ou conservados.
O roteamento da mangueira deve proporcionar acesso suficiente para manutenção, evitando a flexão ou tração desnecessárias do conjunto.
Isto é particularmente importante em torno de UQDs e outras conexões desconectáveis.
19. Mantenha a mangueira longe de possíveis danos
Durante a instalação, a mangueira deve ser protegida do contacto desnecessário com arestas afiadas ou componentes móveis.
Os riscos potenciais incluem:
- Abrasão
- Contato de ponta afiada
- Compressão excessiva
- Vibrações repetidas
- Superfícies exteriores de alta temperatura
- Fixação inadequada
20. Não selecione a mangueira pelo preço sozinho
O menor preço de compra não representa necessariamente o menor custo do sistema.
Uma mangueira que cria perda excessiva de pressão, é difícil de instalar ou requer substituição frequente pode aumentar o custo total do sistema de refrigeração.
Para a infraestrutura de IA de alta densidade, os engenheiros devem considerar a aplicação completa em vez de avaliar a mangueira como uma mercadoria isolada.
21. Defina uma folha de especificação da mangueira
Uma especificação de aplicativo simples pode evitar muitos erros de seleção.
| Parâmetro | Informações a Definir |
|---|---|
| Refrigerante | Refrigerante/formulação real |
| Taxa de fluxo | Fluxo de funcionamento necessário |
| Diâmetro interno | Tamanho hidráulico necessário |
| Pressão de funcionamento | Pressão normal |
| Pressão máxima | Requisitos de concepção |
| Temperatura de funcionamento | Intervalo de temperatura normal |
| Temperatura Máxima | Condição superior esperada |
| Comprimento da mangueira | Comprimento necessário instalado |
| Raio de Curva | Espaço de roteamento disponível |
| Ligações | Adaptações / Requisitos de UQD |
22. A seleção deve seguir o envelope operacional real
Uma vez definidos os parâmetros básicos, a mangueira pode ser avaliada com o envelope de operação completo.
Essa abordagem é mais confiável do que escolher uma mangueira a partir do diâmetro.
23. Validar a montagem da mangueira
Sempre que os requisitos do projecto exijam ensaios de qualificação, os ensaios devem representar a aplicação pretendida de forma tão prática.
Dependendo do sistema, a avaliação pode incluir:
- Ensaio de pressão
- Ensaio de fugas
- Ensaio de fluxo
- Exposição à temperatura
- Ciclo de pressão
- Bicicleta térmica
- Inspecção da ligação
O procedimento exato de validação deve ser estabelecido de acordo com a aplicação e os requisitos aplicáveis.

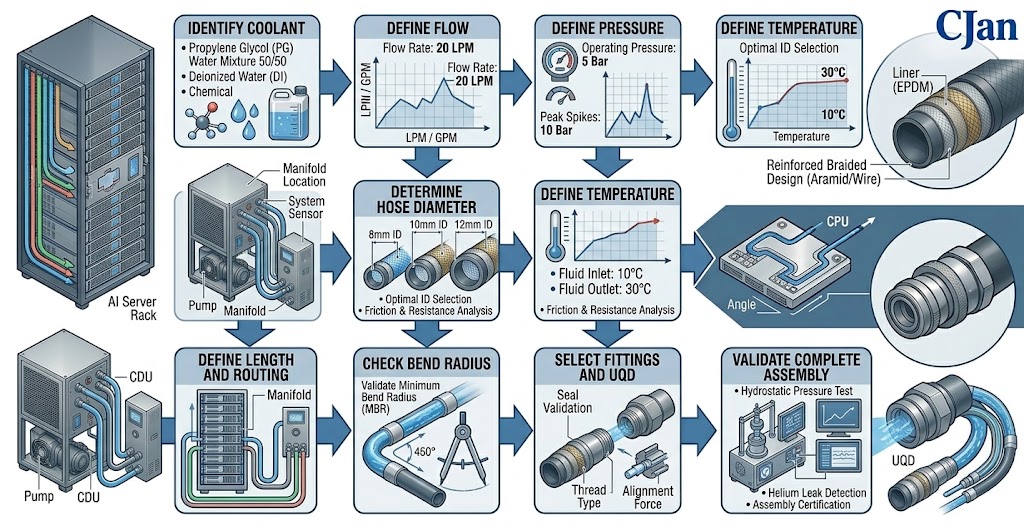

24. Uma sequência de seleção prática
- Identifique o refrigerante.
- Defina o fluxo necessário.
- Defina operação e pressão máxima.
- Defina a temperatura operacional e máxima.
- Determinar o diâmetro necessário da mangueira.
- Selecione material e construção adequados.
- Definir comprimento da mangueira e roteamento.
- Verificar raio de curva e movimento mecânico.
- Selecione conexões compatíveis e UQD.
- Validar o conjunto completo.
25. Erros comuns de seleção
Erro 1: Escolher apenas pelo diâmetro
Duas mangueiras com o mesmo diâmetro interno podem ter características de material, pressão, temperatura e flexibilidade muito diferentes.
Erro 2: Olhar apenas para a pressão máxima
A classificação da pressão não abrange a compatibilidade do refrigerante, a ciclagem térmica ou o roteamento mecânico.
Erro 3: Ignorar a Queda de Pressão
Uma mangueira que se encaixa fisicamente ainda pode criar resistência hidráulica desnecessária.
Erro 4: Ignorar o Acesso à Manutenção
Uma mangueira que funcione durante a instalação inicial pode tornar-se difícil de manusear durante a manutenção do servidor.
Erro 5: Tratar separadamente a mangueira e a conexão
A montagem completa determina o desempenho prático de vazamento e confiabilidade.
26. Opções da mangueira de resfriamento líquido CJAN
A CJAN fornece configurações de mangueiras de refrigeração líquida para avaliação de acordo com os requisitos de diferentes sistemas de gerenciamento térmico.
A atual Mangueira de refrigeração líquida CJAN LCH faz parte da gama de mangueiras de refrigeração líquida da empresa.
Configurações adicionais incluem LCH- SD e LCH-SDS.
Para aplicações de data center de IA, a seleção do produto deve ser baseada nos requisitos de refrigeração, pressão, temperatura, fluxo, dimensões, roteamento e conexão.
27. Que engenheiros devem enviar para um fornecedor de mangueira
Um fornecedor pode fornecer uma recomendação mais útil quando as informações do aplicativo são claras.
Para um projeto de resfriamento líquido de servidor de IA, o inquérito inicial pode incluir:
- Tipo de refrigeração
- Caudal necessário
- Pressão de funcionamento
- Pressão máxima
- Temperatura de funcionamento
- Temperatura máxima
- Diâmetro interno da mangueira
- Comprimento aproximado da mangueira
- Raio de curvatura mínimo ou espaço disponível
- Requisitos de adaptação
- Requisitos de UQD
- Quantidade prevista de pedidos
Esta informação ajuda a mover a discussão de uma cotação de mangueira genérica para uma solução específica para aplicações.
Conclusão
Selecionar uma mangueira de refrigeração líquida para um servidor de IA de alta densidade é uma tarefa de engenharia de sistema.
A escolha certa começa com o refrigerante e continua através do fluxo, pressão, temperatura, material, construção, diâmetro, roteamento e conexões.
A flexibilidade da mangueira é importante em ambientes compactos de servidor, mas a flexibilidade deve ser sempre equilibrada com requisitos hidráulicos e mecânicos.
A mangueira também deve ser avaliada juntamente com acessórios, vedações e UQDs, pois o conjunto completo determina a confiabilidade da conexão do fluido.
As configurações LCH, LCH-SD e LCH-SDs da CJAN fornecem opções para aplicações de refrigeração líquida onde esses requisitos precisam ser considerados em conjunto.
Para engenheiros que trabalham em projetos de refrigeração de data center de IA, a abordagem mais eficaz é definir o envelope de operação completo primeiro e, em seguida, combinar a montagem da mangueira com essas condições.
