GLOBALComo a compatibilidade do refrigerante afeta a seleção da mangueira de refrigeração líquida para data centers de IA
Em um data center de IA líquido refrigerado, o refrigerante não passa simplesmente por uma mangueira. Ele permanece em contato com a camada interna da mangueira ao longo da vida útil do sistema de refrigeração.
Isso torna a compatibilidade do refrigerante uma parte importante da seleção da mangueira.
Uma mangueira pode ter classificações de pressão e temperatura adequadas e ainda exigir uma avaliação adicional se o seu material molhado não for adequado para o líquido de refrigeração utilizado.
Para os fundamentos do dimensionamento da mangueira, ver Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.
1. O que significa compatibilidade de refrigerante?
A compatibilidade do refrigerante descreve se os materiais em contato com o refrigerante podem manter suas propriedades físicas e funcionais necessárias durante o serviço.
Para uma mangueira de refrigeração líquida, a área mais importante é, normalmente, a camada de fluido-contato interna.
A avaliação deve também considerar acessórios, vedações, UQDs e outros componentes molhados na montagem completa.
A compatibilidade é, portanto, uma consideração a nível de montagem em vez de uma propriedade do nome da mangueira.
2. Por que a compatibilidade de refrigerante importa em refrigeração IA
Os sistemas de refrigeração de data center de IA são projetados para operação contínua e podem operar por longos períodos sob cargas térmicas relativamente estáveis.
Espera-se que uma mangueira mantenha sua integridade mecânica, enquanto repetidamente exposta ao refrigerante, mudanças de temperatura e pressão do sistema.
Se a compatibilidade do material não for devidamente avaliada, as consequências podem incluir alterações nas propriedades do material, risco de fuga ou redução da vida útil.
Por esta razão, a compatibilidade do refrigerante pertence à especificação de engenharia inicial.
3. Comece com o refrigerante real
O primeiro passo é identificar o refrigerante utilizado pelo sistema de refrigeração.
Não presuma que todos os refrigerantes à base de água se comportem de forma idêntica.
A formulação real pode conter aditivos destinados a controlar a corrosão, o crescimento biológico ou outras características de funcionamento.
Esses aditivos podem alterar o ambiente químico experimentado pela mangueira.
4. Refrigerantes à base de água e água
Sistemas de refrigeração à base de água são amplamente utilizados porque a água tem características favoráveis de transferência de calor.
Contudo, o líquido de arrefecimento utilizado num circuito de arrefecimento comercial pode não ser água pura.
Pode conter aditivos ou uma mistura de diferentes componentes.
A seleção da mangueira deve, portanto, basear-se no fluido de funcionamento real, em vez de simplesmente descrever o refrigerante como "água".
5. Refrigerantes Glicol-baseados requerem avaliação específica
Alguns sistemas de refrigeração usam misturas de glicol-água para fornecer proteção adicional contra congelamento e outras condições de operação.
A concentração de glicol pode afetar as propriedades dos fluidos, como a viscosidade.
De uma perspectiva de seleção de mangueiras, isto significa que tanto a compatibilidade química como o desempenho hidráulico devem ser considerados.
A mesma mangueira pode experimentar diferentes comportamentos de gota de pressão com diferentes formulações de refrigerante.
Isso conecta a seleção de refrigerante diretamente com as considerações pressão-gota discutidas em Gota de pressão da mangueira de refrigeração líquida: Como calcular e controlar em data centers de IA.
6. A temperatura do refrigerante altera o ambiente de compatibilidade
A compatibilidade deve ser avaliada em toda a gama de temperatura real e não apenas à temperatura ambiente.
A temperatura pode influenciar tanto o líquido de refrigeração quanto o material da mangueira.
Um material que funcione bem sob uma condição deve, portanto, ser avaliado novamente quando a temperatura de operação é significativamente diferente.

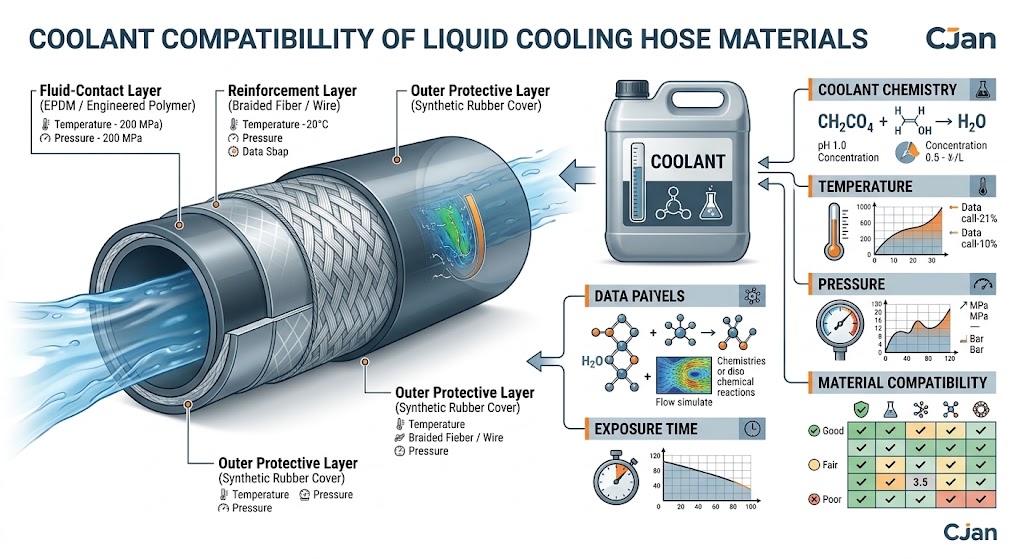

7. A camada interna é particularmente importante
A camada interna é diretamente exposta ao refrigerante.
Sua seleção de materiais pode, portanto, influenciar a resistência química, o comportamento de permeação e o desempenho de longo prazo de contato com fluidos.
A camada de reforço tem uma função primária diferente. Contribui para a resistência mecânica e capacidade de pressão.
A camada exterior protege a mangueira do ambiente circundante.
Uma construção típica pode ser representada como:
8. Compatibilidade química não é o mesmo que resistência à temperatura
Estas duas propriedades não devem ser tratadas como intercambiáveis.
Um material de mangueira pode tolerar um intervalo de temperatura específico, exigindo uma avaliação separada para exposição química.
Por outro lado, um material pode ter boa resistência química, mas ainda precisa ser verificado contra as condições térmicas e de pressão reais.
Uma especificação completa da mangueira deve, portanto, considerar ambos.
9. O que pode acontecer quando a compatibilidade é pobre?
A exposição incompatível pode alterar as propriedades de um polímero ou elastómero ao longo do tempo.
Dependendo da combinação de material e fluido, possíveis preocupações podem incluir:
- Inchaço
- Alterações na dureza
- Alterações na flexibilidade
- Perda de propriedades mecânicas
- Permeação
- Degradação da superfície
O comportamento exato depende do material, formulação de refrigerante, temperatura e duração da exposição.
Por conseguinte, estes efeitos devem ser verificados e não presumidos.
10. Por que a exposição a longo prazo importa
Uma mangueira utilizada num sistema de arrefecimento de IA pode permanecer em serviço durante um período prolongado.
Uma curta exposição laboratorial não reproduz necessariamente o ambiente de serviço completo.
A avaliação a longo prazo pode ser útil quando a aplicação envolve a circulação contínua de refrigerante, temperatura elevada ou uma formulação especializada de refrigerante.
Quando os requisitos de fiabilidade forem elevados, a compatibilidade do material deve ser considerada juntamente com os ensaios de validação.
11. Compatibilidade do refrigerante e Permeação da mangueira
A permeação descreve o movimento de componentes fluidos ou fluidos através de um material a nível molecular.
O significado da permeação depende fortemente da aplicação e do refrigerante.
Em alguns sistemas de refrigeração, a principal preocupação pode ser manter a contenção de fluidos. Em outros sistemas, a pureza do refrigerante ou limpeza do sistema pode ser mais importante.
Por conseguinte, a avaliação adequada deve reflectir a arquitectura de arrefecimento real.
12. A compatibilidade deve incluir selos e encaixes
A seleção de um material de mangueira compatível não é suficiente se os componentes de conexão usarem materiais inadequados para o mesmo refrigerante.
Um conjunto completo de arrefecimento líquido pode conter:
- Camada interna da mangueira
- Adaptações
- Anéis ou vedações
- UQDs
- Componentes de manifold
- Conexões de chapas frias
Todos os materiais molhados devem ser considerados durante a qualificação do sistema.
13. Compatibilidade da mangueira e seleção UQD
UQDs são frequentemente usados onde os componentes precisam ser desconectados durante a manutenção.
O UQD, portanto, cria outra interface de material dentro do caminho do refrigerante.
A mangueira, montagem e UQD devem ser avaliadas como um conjunto conectado.
Esta abordagem evita tratar a mangueira como um componente isolado.
14. Compatibilidade e desempenho hidráulico são conectados
A compatibilidade do refrigerante é principalmente uma questão de seleção de materiais, mas o próprio refrigerante também afeta o desempenho hidráulico.
Alterações na viscosidade podem afetar a queda de pressão e os requisitos da bomba.
Isso significa que a seleção do refrigerante influencia tanto:
- Compatibilidade dos materiais
- Desempenho hidráulico
Ambos devem ser incluídos no processo de concepção do sistema de arrefecimento.
15. Compatibilidade do refrigerante e tamanho da mangueira
O tamanho da mangueira é normalmente determinado a partir do fluxo e dos requisitos hidráulicos, enquanto a seleção do material é acionada em parte pela compatibilidade do refrigerante.
No entanto, estas decisões devem ser tomadas em conjunto.
Uma mangueira com o diâmetro interno correto não é uma escolha adequada se o seu material molhado não tiver sido qualificado para o refrigerante.
Para o próprio processo de dimensionamento, veja Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.
16. Uma Matriz de Compatibilidade de Refrigerante Prático
Um fluxo de trabalho de engenharia útil é criar uma matriz de compatibilidade antes da seleção final da mangueira.
| Parâmetro | O que confirmar |
|---|---|
| Refrigerante | Fluido ou formulação exactos |
| Temperatura | Intervalo de funcionamento normal e máximo |
| Exposição | Contato contínuo ou intermitente |
| Camada Interior | Compatibilidade dos materiais |
| Selos | Compatibilidade com o refrigerante |
| UQD | Compatibilidade de materiais molhados |
| Validação | Requisitos de ensaio |
17. Não selecione o material da mangueira da temperatura sozinho
As classificações de temperatura são úteis para eliminar materiais inadequados, mas não são suficientes para a seleção final.
Por exemplo, dois materiais podem tolerar a faixa de temperatura necessária, embora tenham diferentes características de resistência química.
Por conseguinte, o processo de selecção deverá combinar:
- Capacidade de temperatura
- Compatibilidade do refrigerante
- Capacidade de pressão
- Flexibilidade
- Requisitos de permeabilidade
- Ambiente de serviço
18. Considere o envelope operacional completo
A seleção das mangueiras deve considerar as condições que o conjunto realmente experimentará.
Isso é mais confiável do que selecionar material de uma única especificação, como a temperatura máxima.
19. Teste de compatibilidade pode reduzir a incerteza
Quando a formulação de refrigerante é incomum, recentemente desenvolvida ou comercialmente sensível, o teste direto de material pode fornecer evidências úteis.
Os métodos de avaliação possíveis podem incluir:
- Exposição à imersão
- Inspecção dimensional
- Comparação da dureza
- Inspecção visual
- Ensaio de pressão
- Ensaio de fluxo
- Ensaios de circulação de longa duração
O método de ensaio adequado depende dos requisitos de aplicação e qualificação.
20. Por que o teste de aplicação é valioso
Gráficos de compatibilidade publicados podem fornecer orientações iniciais úteis, mas as condições reais do sistema podem ser mais complexas.
O refrigerante pode conter aditivos, a temperatura de funcionamento pode variar e a mangueira pode ser exposta a ciclos de pressão e a dobras repetidas.
Quando a confiabilidade é crítica, a validação específica da aplicação pode fornecer evidências mais fortes do que depender apenas de uma declaração de compatibilidade genérica.
21. Perguntas para fazer um fornecedor de mangueira
Ao discutir uma aplicação de mangueira de refrigeração líquida com um fornecedor, as seguintes informações são úteis:
- Que refrigerante está sendo usado?
- Qual é a concentração de refrigerante?
- Qual é a temperatura de operação?
- Qual é a temperatura máxima?
- Qual é a pressão operacional?
- Qual é o fluxo necessário?
- Quanto tempo a mangueira ficará em serviço?
- Existem requisitos especiais de limpeza?
- Que ajuste e UQD são necessários?
Fornecendo estes parâmetros permite que a construção da mangueira seja avaliada em relação à aplicação real, em vez de uma especificação genérica.
22. Opções da mangueira de resfriamento líquido de CJAN
A CJAN fornece configurações de mangueira de refrigeração líquida que podem ser avaliadas de acordo com os requisitos de refrigeração, temperatura, pressão, vazão e instalação.
A atual Mangueira de refrigeração líquida CJAN LCH faz parte da gama de produtos de arrefecimento líquido.
Configurações adicionais incluem LCH- SD e LCH-SDS.
A seleção final deve ser baseada nas condições reais de operação e configuração de conexão requerida.
23. A compatibilidade do refrigerante deve ser avaliada antes da implantação em massa
A alteração da mangueira após a implantação de um sistema de refrigeração pode ser consideravelmente mais difícil do que a validação do material durante a fase de projeto.
Um processo melhor é:
Esta sequência pode reduzir o risco de descobrir problemas materiais após a instalação.
24. Cinco erros comuns de compatibilidade do refrigerante
Erro 1: Tratando todos os refrigerantes à base de água como o mesmo
Formulações de refrigeração podem conter diferentes aditivos e concentrações.
Erro 2: Verificar apenas a resistência à temperatura
A capacidade de temperatura não estabelece automaticamente a compatibilidade química.
Erro 3: Verificar apenas a mangueira
Os acessórios, selos e UQDs também entram em contato com o refrigerante.
Erro 4: Ignorar exposição a longo prazo
A exposição de curta duração pode não representar condições de funcionamento a longo prazo.
Erro 5: Selecionar o material antes de definir o refrigerante
O refrigerante deve ser identificado antes da seleção do material molhado final.
25. Lista de verificação de compatibilidade de refrigeração
| Item | Acção exigida |
|---|---|
| Formulação do refrigerante | Identificar o fluido real |
| Temperatura de funcionamento | Definir o intervalo completo |
| Pressão de funcionamento | Definir normal e máximo |
| Taxa de fluxo | Definir o fluxo de projeto |
| Camada interior da mangueira | Avaliar compatibilidade |
| Adaptações | Verificar materiais molhados |
| Selos | Verificar compatibilidade |
| UQD | Verificar materiais de contato com refrigerante |
| Vida útil | Considerar a duração da exposição |
| Validação | Definir os requisitos de ensaio |
Conclusão
A compatibilidade do refrigerante é uma parte fundamental da seleção da mangueira de refrigeração líquida para data centers de IA.
A mangueira correcta deve ser compatível com o líquido de arrefecimento real, satisfazendo também os requisitos de temperatura, pressão, caudal, flexibilidade, roteamento e projecto de ligação.
A camada interna de contato com fluido merece atenção especial, mas a montagem completa molhada – incluindo conexões, vedações e UQDs – também deve ser avaliada.
Para aplicações de data center de IA, a abordagem mais confiável é definir primeiro o líquido de refrigeração e o envelope de operação, em seguida, avaliar os materiais da mangueira e validar a montagem completa.
As configurações da mangueira de refrigeração líquida LCH, LCH-SD e LCH-SDS da CJAN podem ser avaliadas de acordo com requisitos específicos de aplicação.
Para mais informações, visite o Soluções de resfriamento líquido CJAN página ou revisão da Mangueira de refrigeração líquida CJAN LCH.
