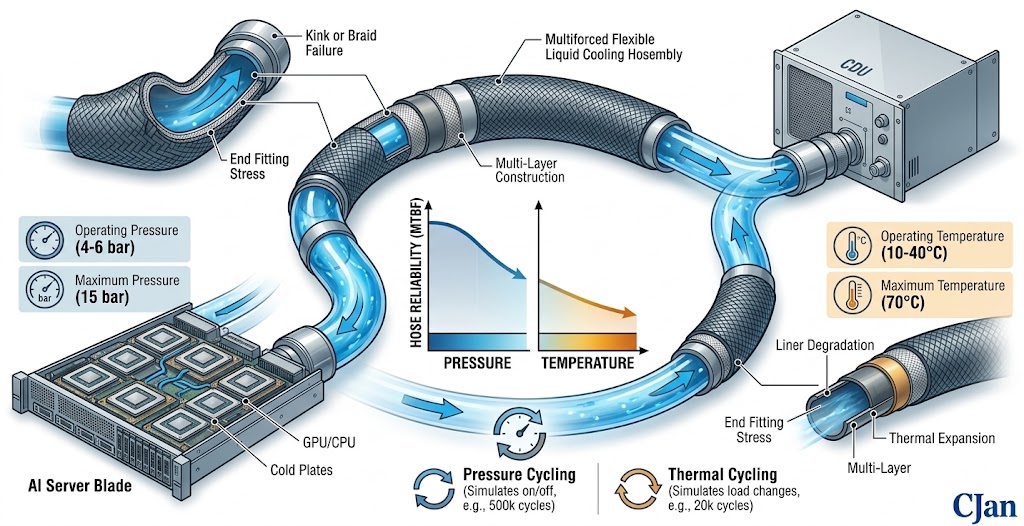

GLOBALComo a pressão e a temperatura afetam a confiabilidade da mangueira de refrigeração líquida em data centers de IA
Uma mangueira de refrigeração líquida pode parecer perfeitamente normal durante a instalação e ainda ser exposta a condições exigentes quando um data center de IA começa a funcionar.
A pressão do refrigerante, a temperatura de funcionamento, as flutuações de pressão e os ciclos térmicos repetidos contribuem para o ambiente em que a mangueira deve realizar.
Por esta razão, a pressão e a temperatura devem ser avaliadas em conjunto ao especificar uma mangueira de refrigeração líquida.
Para o papel básico das mangueiras em sistemas de refrigeração de IA, ver Como funciona o resfriamento líquido em data centers de IA?.
1. Por que a matéria de pressão e temperatura
Uma mangueira de refrigeração líquida realiza vários trabalhos simultaneamente.
- Contém o refrigerante circulante.
- Ele resiste à pressão interna.
- Acomoda o movimento do sistema e o roteamento.
- Funciona dentro de um intervalo de temperatura especificado.
- Mantém conexões confiáveis com conexões e UQDs.
Estes requisitos estão interligados.
Por exemplo, a temperatura pode influenciar o comportamento do material, enquanto a pressão coloca tensão mecânica na estrutura da mangueira.
2. Pressão de operação vs. pressão máxima
Uma das primeiras distinções que os engenheiros devem fazer é entre pressão operacional normal e pressão máxima de projeto.
Pressão de funcionamento descreve a pressão esperada durante o funcionamento normal do sistema.
Pressão máxima representa uma condição mais elevada que o conjunto pode ter de suportar de acordo com a sua especificação.
Deve considerar-se o envelope de aplicação completo, incluindo as flutuações de temperatura e pressão.
3. A pressão nem sempre é constante
Os sistemas de refrigeração podem experimentar mudanças de pressão durante a operação.
A pressão pode variar à medida que as bombas alteram as condições de operação, as válvulas abrem ou fecham, ou as cargas de resfriamento mudam.
Estas flutuações são diferentes de um único valor de pressão estática.
No caso de se esperar um ciclo de pressão, o conjunto da mangueira deve ser avaliado para determinar o padrão de funcionamento real.

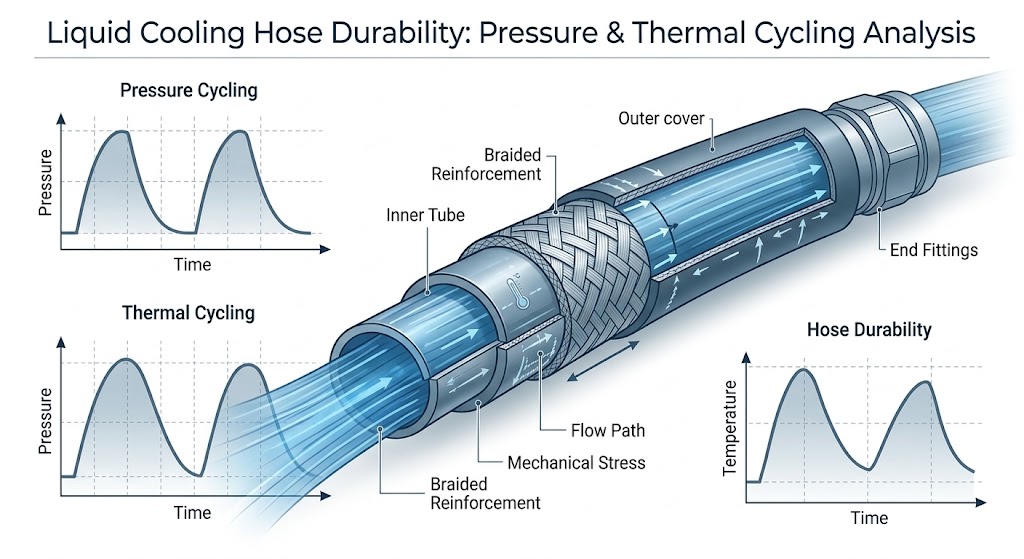

4. Pulsação de pressão e ciclismo
Mudanças repetidas de pressão podem colocar tensão cíclica nas áreas de reforço e conexão da mangueira.
A significância depende da amplitude e frequência das mudanças de pressão, da construção da mangueira e da temperatura de operação.
Para os sistemas com flutuações de pressão frequentes, os ensaios de qualificação devem reflectir a aplicação efectiva, sempre que possível.
5. A temperatura afeta os materiais da mangueira
A temperatura influencia o comportamento físico dos materiais de polímero e elastómero.
À medida que a temperatura muda, características como flexibilidade, rigidez e resistência mecânica também podem mudar.
Isto não significa que uma mangueira se torne automaticamente inadequada a uma temperatura mais elevada. Significa que a mangueira deve ser seleccionada e classificada para a gama de temperaturas pretendida.
6. Temperatura máxima não é o mesmo que a temperatura contínua
Uma temperatura máxima publicada e uma temperatura de funcionamento contínua não devem ser interpretadas como a mesma condição de engenharia.
Uma mangueira pode tolerar uma excursão de temperatura de curta duração que não seja apropriada como sua condição normal de funcionamento contínuo.
Ao especificar uma mangueira de arrefecimento, os engenheiros devem identificar:
- Temperatura normal de funcionamento
- Temperatura máxima contínua
- Excursões de temperatura a curto prazo
- Faixa de ciclagem de temperatura
7. Ciclismo térmico pode importar mais do que uma única temperatura
Sistemas de refrigeração de data center de IA podem experimentar mudanças na carga térmica.
À medida que a temperatura do refrigerante muda, a mangueira e outros componentes podem expandir-se e contrair-se repetidamente.
O ciclismo térmico repetido cria um ambiente mecânico diferente da operação de temperatura constante.
Para aplicações com ciclagem térmica significativa, o conjunto completo da mangueira deve ser considerado durante a qualificação.
8. A pressão e a temperatura devem ser avaliadas juntos
A pressão e a temperatura nem sempre devem ser tratadas como especificações independentes.
Uma mangueira pode ter diferentes características de desempenho sob diferentes combinações de pressão e temperatura.
Portanto, uma especificação de aplicação útil se parece mais com isto:
| Parâmetro | Requerimento de Exemplo |
|---|---|
| Pressão de funcionamento | Definir a condição real do sistema |
| Pressão máxima | Definir o limite de desenho |
| Temperatura de funcionamento | Definir o intervalo normal |
| Temperatura Máxima | Definir a condição superior esperada |
| Ciclismo de Pressão | Definir se aplicável |
| Ciclismo térmico | Definir se aplicável |
9. Por que a construção da mangueira importa
Uma mangueira de refrigeração líquida é tipicamente um componente multicamadas em vez de um simples pedaço de tubo de polímero.
A camada interna fornece a superfície de contato fluido, o reforço contribui para a resistência mecânica, e a camada externa fornece proteção ambiental.
A construção deve corresponder aos requisitos de pressão, temperatura e mecânica da aplicação.
10. Reforço ajuda a gerenciar a pressão interna
O reforço é uma parte importante de muitas construções flexíveis com capacidade para pressão.
Ajuda a mangueira a manter a sua forma e suportar a pressão interna.
No entanto, o reforço não deve ser considerado isoladamente.
O tubo interno, o reforço, a camada externa e as conexões finais funcionam em conjunto como um conjunto.
11. As conexões podem ser o ponto fraco
A mangueira em si é apenas uma parte do caminho do fluido.
A conexão entre mangueira e montagem ou UQD também precisa suportar as condições de pressão e temperatura especificadas.
Os componentes potenciais da ligação incluem:
- Fim da mangueira
- Adaptação
- Estribo ou pinça
- Selo
- UQD
Uma classificação de pressão apenas para a mangueira não define automaticamente a classificação do conjunto completo.
12. A queda da pressão é diferente da classificação da pressão
A queda de pressão e a classificação de pressão são muitas vezes confundidas durante a seleção da mangueira.
Classificação da pressão diz respeito à pressão que o conjunto da mangueira é concebido para suportar.
Queda de pressão descreve a perda de pressão causada pela resistência do fluido à medida que o refrigerante se move através do sistema.
São parâmetros de engenharia diferentes.
Para cálculos de queda de pressão, ver Gota de pressão da mangueira de refrigeração líquida: Como calcular e controlar em data centers de IA.
13. O diâmetro da mangueira ainda importa
O diâmetro interno da mangueira afeta a velocidade do refrigerante e a resistência hidráulica.
Um diâmetro interno menor pode aumentar a perda de pressão em um determinado fluxo.
Isto significa que as considerações de dimensionamento e pressão da mangueira devem ser avaliadas em conjunto.
Para uma abordagem de dimensionamento detalhada, ver Como selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA.
14. A temperatura também afeta as propriedades do refrigerante
A temperatura não afeta apenas o material da mangueira.
Também pode influenciar propriedades de refrigeração, como viscosidade.
Alterações na viscosidade do líquido de refrigeração podem afetar o comportamento hidráulico do ciclo de resfriamento.
Esta é uma das razões pelas quais a avaliação da queda de pressão deve utilizar temperaturas operacionais realistas sempre que possível.
15. Compatibilidade e Temperatura do Refrigerante
A compatibilidade do material deve também ser considerada em toda a gama de temperaturas pretendida.
Uma avaliação do material realizada à temperatura ambiente pode não representar a condição de serviço completa.
Por conseguinte, o refrigerante, a temperatura e a duração da exposição devem ser incluídos na selecção dos materiais.
Para mais informações, consultar Como a compatibilidade do refrigerante afeta a seleção da mangueira de refrigeração líquida para data centers de IA.
16. Temperatura, pressão e vida útil
A vida útil da mangueira depende das condições experimentadas durante a operação.
A exposição contínua à pressão e à temperatura, combinada com o movimento mecânico e o ciclismo, pode exigir a mangueira ao longo do tempo.
É por isso que uma mangueira deve ser avaliada de acordo com seu envelope de serviço real em vez de um único valor máximo.
17. Evite operar muito perto do limite
Os sistemas de engenharia geralmente beneficiam de margem de projeto razoável.
Se o estado normal de funcionamento estiver muito próximo do limite especificado pela mangueira, pode haver menos margem para mudanças inesperadas de funcionamento, picos de pressão ou excursões de temperatura.
18. Roteamento mecânico também influencia a confiabilidade
Pressão e temperatura não são os únicos fatores que afetam a vida útil da mangueira.
Uma mangueira também pode experimentar flexão, torção, vibração ou contato externo.
Roteamento incorreto pode criar estresse mecânico adicional mesmo quando a pressão e temperatura estão dentro da especificação.
A mangueira deve ser instalada de acordo com o raio de curvatura necessário e a geometria da ligação.
19. Evite curvas afiadas perto de conexões
As extremidades da mangueira e as áreas de conexão merecem especial atenção durante a instalação.
A flexão excessiva perto de um encaixe pode colocar tensão adicional no conjunto.
O bom encaminhamento deve proporcionar uma transição suave da mangueira para a ligação sem forçar a mangueira a uma curva inadequada.
20. Movimento de vibração e equipamentos
Mangueiras flexíveis são frequentemente utilizadas em parte porque podem acomodar movimento entre componentes conectados.
No entanto, o movimento repetido pode tornar-se uma carga mecânica se a mangueira estiver incorretamente roteada ou contida.
Em um ambiente de servidor de IA, a mangueira pode precisar acomodar acesso de manutenção, remoção de componentes ou movimento de nível de rack.
O roteamento deve, portanto, proporcionar flexibilidade suficiente sem criar flexão cíclica excessiva.
21. Por que os data centers de IA exigem desempenho consistente da mangueira
A infraestrutura de IA é cada vez mais projetada em torno de equipamentos de computação de alta densidade e arquiteturas de refrigeração líquida.
Os componentes de refrigeração são integrados em um sistema compacto onde as mangueiras podem conectar placas frias, coletores, UQDs e CDUs dentro de espaço de instalação limitado.
Nestas condições, uma mangueira deve equilibrar-se:
- Capacidade de pressão
- Capacidade de temperatura
- Desempenho hidráulico
- Flexibilidade
- Compatibilidade dos materiais
- Confiabilidade da ligação
22. Qualificação de Pressão e Temperatura
Se uma aplicação exigir ensaios de qualificação, as condições de ensaio devem reflectir o ambiente de funcionamento pretendido.
Dependendo do pedido, a avaliação pode incluir:
- Ensaio de pressão
- Ensaio de fugas
- Exposição à temperatura
- Ciclo de pressão
- Bicicleta térmica
- Ensaio de fluxo
- Inspecção visual
O programa de qualificação exata deve ser estabelecido de acordo com os requisitos do sistema e as normas aplicáveis.
23. O que monitorar durante os testes
Um programa de teste útil não deve focar apenas se a mangueira falha imediatamente.
Engenheiros também podem monitorar mudanças em:
- Dimensões
- Aparência
- Perda de tensão
- Desempenho da pressão
- Desempenho do fluxo
- Integridade da ligação
Estas observações podem fornecer informações adicionais sobre a adequação a longo prazo.
24. Opções da mangueira de resfriamento líquido de CJAN
A CJAN fornece várias configurações de mangueira de refrigeração líquida que podem ser avaliadas para data center de IA e outras aplicações de gerenciamento térmico.
A atual Mangueira de refrigeração líquida CJAN LCH está disponível como parte da gama de mangueiras de refrigeração líquida da empresa.
Outras configurações incluem LCH- SD e LCH-SDS.
A seleção final do produto deve ser baseada na pressão real, temperatura, refrigerante, fluxo, dimensões e requisitos de conexão.

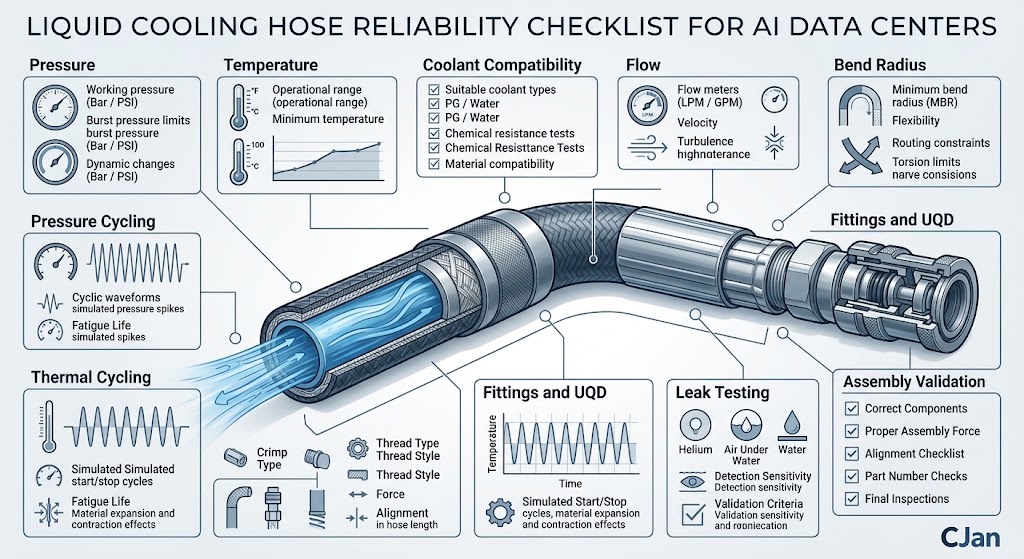

25. Lista de verificação de confiabilidade prática
| Item | Verificação de Engenharia |
|---|---|
| Pressão de funcionamento | Definido |
| Pressão máxima | Definido |
| Temperatura de funcionamento | Definido |
| Temperatura máxima | Definido |
| Ciclo de pressão | Avaliado, se aplicável |
| Bicicleta térmica | Avaliado, se aplicável |
| Compatibilidade do refrigerante | Confirmado |
| Identificação da mangueira | Verificado o fluxo necessário |
| Raio de inclinação | Confirmado |
| Adaptações e UQDs | Avaliado como um conjunto |
| Validação | Definido de acordo com a aplicação |
Conclusão
A confiabilidade da mangueira de refrigeração líquida em um data center de IA depende de mais de uma única especificação de pressão ou temperatura.
A mangueira precisa operar dentro da combinação real de pressão, temperatura, refrigerante, vazão e condições mecânicas esperadas durante o serviço.
Flutuações de pressão e ciclismo térmico merecem especial atenção quando o sistema é esperado para operar continuamente ou experimentar mudanças de cargas de trabalho.
As mangueiras, acessórios, vedações e UQDs também devem ser avaliados como um conjunto completo de manuseio de fluidos.
As configurações LCH, LCH-SD e LCH-SDs da CJAN oferecem opções para aplicações de refrigeração líquida onde os requisitos de pressão, temperatura, flexibilidade e conexão precisam ser considerados em conjunto.
Para projetos de data center de IA, o ponto de partida mais eficaz é definir o envelope operacional completo antes de selecionar a configuração final da mangueira.
