GLOBALComo selecionar o tamanho correto da mangueira de resfriamento líquido para data centers de IA
Selecionar o tamanho correto da mangueira para um sistema de refrigeração de data center de IA é mais do que escolher um tubo que se encaixe no conector disponível.
O diâmetro interno da mangueira influencia a velocidade do líquido de refrigeração, a queda de pressão e a quantidade de fluxo que pode passar pelo circuito de resfriamento. Ao mesmo tempo, as dimensões físicas afetam o roteamento, raio de dobra, hardware de conexão e espaço de instalação dentro do rack.
Para sistemas de IA de alta densidade, esses fatores precisam ser considerados em conjunto.
Para uma introdução ao papel das mangueiras de refrigeração líquida na infraestrutura de IA, consulte Como funciona o resfriamento líquido em data centers de IA?.

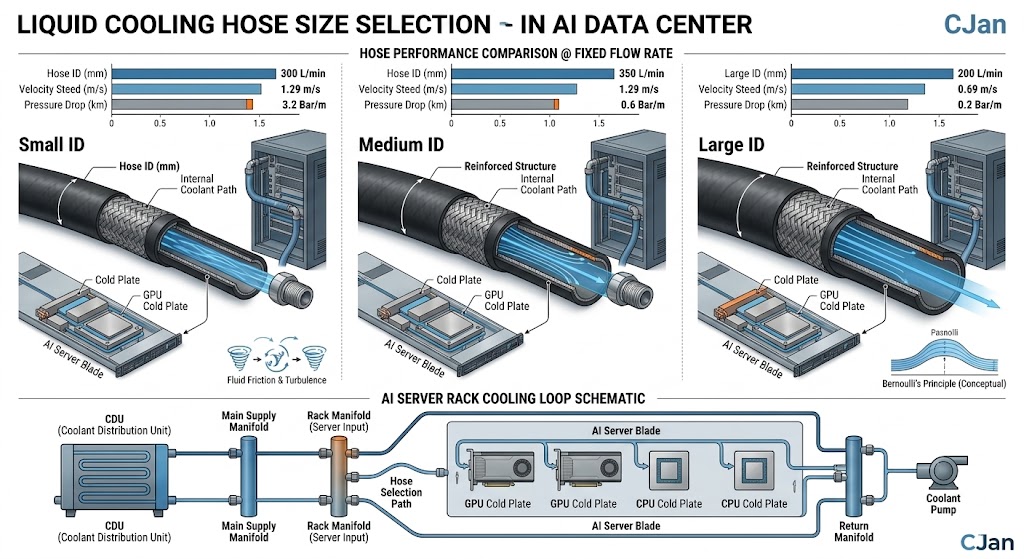

1. Por que o tamanho da mangueira importa em resfriamento líquido AI
Sistemas de refrigeração líquida transferem calor de processadores, GPUs ou outros componentes de alta potência para um circuito de refrigeração circulante.
A mangueira proporciona um fluxo flexível entre componentes como placas frias, coletores, CDUs e acoplamentos de desconexão rápida.
Seu diâmetro interno afeta diretamente a passagem de fluxo.
Esta relação torna-se cada vez mais importante à medida que o fluxo de refrigerante necessário aumenta.
2. Comece com o fluxo de refrigerante necessário
O dimensionamento da mangueira deve começar com o caudal necessário do sistema de arrefecimento.
O fluxo necessário depende da carga térmica e do aumento de temperatura permitido através do ciclo de resfriamento.
Uma relação simplificada de transferência de calor é:
O cálculo de engenharia real pode exigir parâmetros adicionais do sistema, mas esta relação ilustra por que a vazão é fundamental para o dimensionamento da mangueira.
Por conseguinte, deve ser seleccionada uma mangueira após ter sido estabelecida a gama de caudais requerida e não antes da mesma.
3. ID da mangueira é mais importante do que a overdose da mangueira para fluxo
Ao discutir o desempenho hidráulico, os engenheiros devem distinguir entre diâmetro interno e diâmetro externo.
Diâmetro interno (ID) determina a passagem de fluxo aproximada através da mangueira.
Diâmetro exterior (DO) é mais relevante para a liberação de instalação, fixação, roteamento e integração mecânica.
Duas mangueiras podem ter dimensões externas semelhantes, tendo diferentes passagens de fluxo interno devido às diferenças na construção da parede.
4. Como o diâmetro da mangueira influencia a queda de pressão
Para um determinado refrigerante e vazão, reduzir o diâmetro interno aumenta a velocidade do refrigerante.
Velocidade mais alta geralmente aumenta a perda de pressão de atrito.
É por isso que uma mangueira de tamanho inferior pode se tornar uma restrição em um circuito de refrigeração de alto fluxo.
O comportamento pressão-queda deve ser verificado no fluxo real do projeto em vez de em uma condição de teste arbitrária.
Para uma discussão mais profunda, consulte Gota de pressão da mangueira de refrigeração líquida: Como calcular e controlar em data centers de IA.
5. Uma mangueira maior sempre melhora o resfriamento?
Não necessariamente.
Um diâmetro interno maior pode reduzir a resistência hidráulica, mas a mangueira ainda precisa se integrar com o resto do sistema de resfriamento.
O aumento do tamanho da mangueira pode exigir maior:
- Adaptações
- Portas de manifold
- UQDs
- Braçadeiras ou hardware de conexão
- Espaço de encaminhamento
Uma mangueira maior também pode ser menos conveniente em um ambiente de servidor bem embalado.
O objetivo é, portanto, selecionar um tamanho apropriado em vez de simplesmente maximizar o diâmetro.
6. Considere o caminho de fluxo completo
A mangueira é apenas uma parte do circuito hidráulico.
Cada seção pode contribuir com resistência hidráulica.
Se uma mangueira tiver um diâmetro interno relativamente grande, mas a UQD ou montagem tiver uma passagem de fluxo significativamente menor, a ligação pode tornar-se o ponto limite.
Portanto, o dimensionamento das mangueiras deve ser coordenado com a arquitetura de conexão completa.

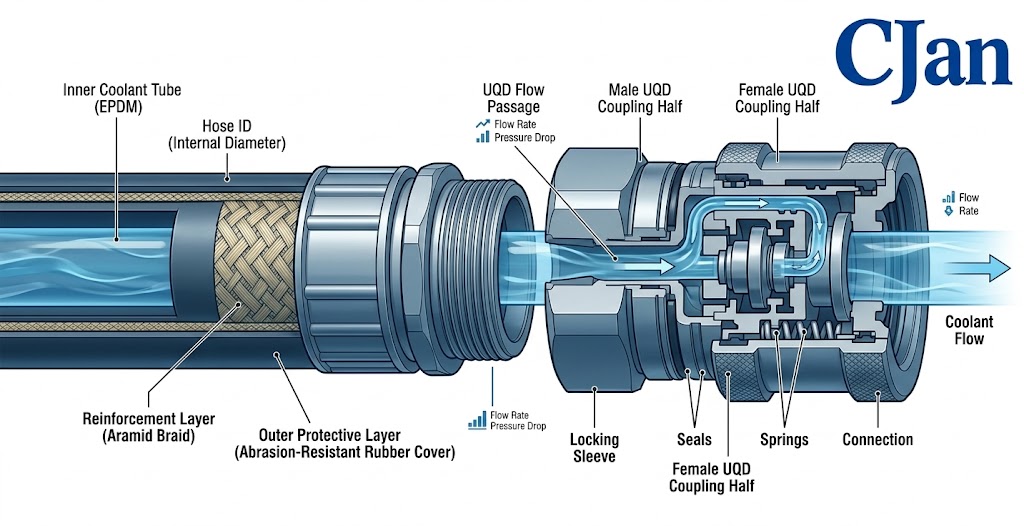

7. Combine o tamanho da mangueira com o UQD
Os UQDs fornecem uma forma prática de conectar e desconectar componentes de refrigeração líquida durante o serviço de equipamentos.
No entanto, o UQD também faz parte do fluxo de refrigerante.
A mangueira e a UQD devem, portanto, ser tratadas como um conjunto durante a avaliação hidráulica.
Uma questão de design útil não é simplesmente:
Que diâmetro da mangueira devo usar?
É:
Que configuração de mangueira e conexão fornece o fluxo necessário com perda de pressão aceitável?
8. Tamanho da mangueira e raio de dobra mínimo
O roteamento físico é outra consideração importante.
Mangueiras maiores geralmente requerem mais espaço de instalação e podem ter um raio de curvatura mínimo maior.
Dentro de um rack de servidor de IA, mangueiras podem precisar de rotear em torno de placas frias, componentes de energia, variedades e outros hardwares.
Uma mangueira com bom desempenho hidráulico ainda pode ser inadequada se não puder ser roteada sem flexão excessiva.
9. Evite selecionar uma mangueira que é muito pequena
Uma mangueira de tamanho inferior pode criar vários problemas.
- Velocidade de arrefecimento mais elevada
- Queda de pressão mais elevada
- Maior exigência de pressão da bomba
- Potenciais limitações de fluxo
- Margem de projeto reduzida
O problema pode não se tornar óbvio durante a operação de baixa carga.
Pode tornar-se mais significativo quando o sistema atinge sua condição de operação de alta carga pretendida.
10. Evite selecionar uma mangueira que é excessivamente grande
Superdimensionar também tem desvantagens.
- Mais espaço de instalação
- Hardware de conexão maior
- Raio de curvatura potencialmente maior
- Utilização mais elevada do material
- Integração de rack mais difícil
Por esta razão, a seleção de mangueiras deve ser baseada em requisitos de engenharia, em vez de uma preferência geral para tubos maiores.
11. Tipo de refrigerante deve ser considerado
Diferentes formulações de refrigerante podem ter propriedades físicas diferentes.
A viscosidade e a densidade influenciam o comportamento hidráulico, enquanto a compatibilidade química determina se o material da mangueira é adequado para o serviço de longo prazo.
Por conseguinte, o tamanho da mangueira não deve ser seleccionado independentemente do líquido de arrefecimento.
Para sistemas que utilizam refrigerantes à base de água, a avaliação hidráulica deve ainda considerar a formulação real de refrigerante e a temperatura de operação.
12. A temperatura pode mudar o comportamento hidráulico
As propriedades do refrigerante podem mudar à medida que a temperatura muda.
Como a viscosidade pode afetar a resistência ao fluxo, o comportamento pressão- queda em uma temperatura pode não ser idêntico ao comportamento em outra temperatura.
Para sistemas com uma gama de temperaturas de funcionamento relativamente ampla, a avaliação da mangueira deve ter em conta as condições de funcionamento relevantes, em vez de se basear num único ponto nominal.
13. Comprimento da mangueira também importa
Uma vez selecionado o diâmetro da mangueira, deve-se considerar o comprimento da mangueira.
Mangueiras mais longas geralmente criam mais perda de pressão de atrito do que corridas mais curtas com o mesmo diâmetro interno e condições de refrigeração.
Em um sistema de refrigeração de nível de rack, mangueiras de abastecimento e retorno podem contribuir para a resistência total do sistema.
Por conseguinte, o roteamento deve ser concebido de modo a proporcionar uma capacidade de manutenção suficiente sem introduzir um comprimento de mangueira desnecessário.
14. Considere linhas de abastecimento e retorno juntos
Um ciclo de resfriamento líquido normalmente contém caminhos de alimentação e retorno.
Se ambos os caminhos usam mangueiras flexíveis, ambos contribuem para a resistência hidráulica do sistema.
Avaliar apenas a mangueira de abastecimento pode subestimar a perda total de pressão relacionada à mangueira.
15. Construção da mangueira pode afetar área de fluxo disponível
As mangueiras de arrefecimento líquido podem utilizar múltiplas camadas, incluindo uma camada de contacto com o fluido interno, reforço e uma camada protectora exterior.
A construção influencia o desempenho mecânico e pode afetar a relação entre diâmetro externo e diâmetro interno.
Por esta razão, a seleção da mangueira deve utilizar os dados dimensionais reais do fabricante.
A mangueira não deve ser julgada apenas pela sua aparência externa ou pelo seu tamanho exterior nominal.
16. Classificação de pressão e tamanho da mangueira são diferentes parâmetros
Uma mangueira pode ter uma classificação de pressão adequada enquanto ainda não é adequada do ponto de vista hidráulico.
A classificação de pressão descreve a capacidade de pressão.
O tamanho da mangueira influencia a velocidade de fluxo e a perda de pressão.
17. Como construir uma especificação de dimensionamento de mangueira
Antes de contactar um fabricante de mangueiras, prepare uma especificação básica de aplicação.
| Parâmetro | Informações a Definir |
|---|---|
| Refrigerante | Tipo e formulação de fluidos |
| Taxa de fluxo | Fluxo normal e máximo exigido |
| Temperatura | Temperatura operacional e máxima |
| Pressão | Pressão de funcionamento e projecto |
| Comprimento da mangueira | Comprimento aproximado de fornecimento e retorno |
| Espaço disponível | Limitações de roteamento e depuração |
| Ligação | Requisitos de ajuste e UQD |
18. Um processo prático de seleção do tamanho da mangueira
Esta sequência ajuda a evitar a situação comum em que o diâmetro da mangueira é selecionado antes que os requisitos de resfriamento reais sejam compreendidos.
19. Por que as condições de aplicação importam mais do que um tamanho genérico da mangueira
Não há tamanho único de mangueira que seja automaticamente correto para cada sistema de refrigeração de data center de IA.
Diferentes sistemas podem ter diferentes:
- Cargas térmicas
- Formulações para refrigeração
- Requisitos de fluxo
- Limites de pressão
- Disposição do Rack
- Arquiteturas de conexão
Consequentemente, uma mangueira que funcione bem numa arquitectura de arrefecimento pode não ser a melhor escolha para outra.
20. Seleção do tamanho da mangueira para alta densidade AI Racks
Racks de IA de alta densidade colocam demandas adicionais na infraestrutura de refrigeração.
Mais carga térmica pode exigir maior fluxo de refrigerante, enquanto o espaço físico disponível para mangueiras permanece limitado.
Isto cria uma troca prática de engenharia:
A melhor solução é, portanto, geralmente um projeto coordenado do sistema em vez de uma decisão isolada de tamanho de mangueira.
21. Como as mangueiras de resfriamento líquido CJAN podem ser avaliadas
A CJAN fornece várias configurações de mangueiras para aplicações de refrigeração líquida.
A Mangueira de refrigeração líquida CJAN LCH pode ser avaliado de acordo com o fluxo necessário, temperatura, pressão, dimensões e configuração de conexão.
Configurações adicionais incluem LCH- SD e LCH-SDS.
Para uma recomendação específica da aplicação, os parâmetros de funcionamento reais devem ser fornecidos em vez de selecionar um produto exclusivamente do tamanho nominal da mangueira.
22. Não ignore a montagem da mangueira terminada
O produto final instalado num rack de IA pode conter mangueiras, acessórios, UQDs e outros componentes de conexão.
O conjunto acabado deve ser verificado para:
- Fluxo necessário
- Queda de pressão
- Classificação da pressão
- Intervalo de temperatura
- Perda de tensão
- Raio de inclinação
- Compatibilidade da ligação
Isto é particularmente importante quando o laço de resfriamento tem margem de pressão limitada.
23. Um Exemplo Simples de Engenharia
Considere um laço de resfriamento de IA que requer um fluxo de refrigerante definido através de uma mangueira flexível.
Em vez de selecionar imediatamente a mangueira por tamanho nominal, o engenheiro pode comparar vários diâmetros internos candidatos sob as mesmas condições.
| Item de Avaliação | Candidato A | Candidato B | Candidato C |
|---|---|---|---|
| Refrigerante | Mesmo | ||
| Temperatura | Mesmo | ||
| Taxa de fluxo | Mesmo | ||
| Comprimento da mangueira | Mesmo | ||
| Diâmetro interno | Pequeno | Médio | Grande |
| Queda de Pressão | Medida | Medida | Medida |
| Roteamento | Verificar | Verificar | Verificar |
Esta comparação fornece uma base muito mais forte para a seleção do que escolher uma mangueira baseada apenas no diâmetro externo.
24. Cinco perguntas a fazer antes de pedir
1. Que fluxo é necessário?
Define o fluxo operacional normal e máximo sempre que possível.
2. Que refrigerante será usado?
O material da mangueira deve ser compatível com o líquido de arrefecimento real.
3. Que queda de pressão é aceitável?
Isto ajuda a determinar se o diâmetro interno proposto é adequado.
4. Que hardware de conexão será usado?
As dimensões da mangueira e da UQD devem ser consideradas em conjunto.
5. Como a mangueira será roteada?
Verificar raio de curva, espaço disponível e acesso de serviço antes de finalizar a configuração da mangueira.
25. Lista de verificação de dimensionamento da mangueira de resfriamento líquido
| Requerimento | Verificar |
|---|---|
| Fluxo de arrefecimento necessário | Definido |
| Tipo de refrigeração | Confirmado |
| Temperatura de funcionamento | Confirmado |
| Pressão de funcionamento | Confirmado |
| Diâmetro interno da mangueira | Avaliado |
| Queda de pressão | Verificado no fluxo de projeto |
| Comprimento da mangueira | Estimado a partir de roteamento real |
| Compatibilidade UQD e montagem | Confirmado |
| Raio de curvatura mínimo | Confirmado |
| Montagem final | Validado |
Conclusão
A seleção de uma mangueira de refrigeração líquida para um data center de IA começa com a exigência de resfriamento, não com a própria mangueira.
O fluxo de refrigeração necessário estabelece o alvo hidráulico. O diâmetro interno da mangueira torna-se, então, um fator importante no controle da velocidade e da queda de pressão do refrigerante. O comprimento da mangueira, as propriedades do refrigerante, temperatura, acessórios, UQDs e roteamento também devem ser considerados antes da configuração final ser selecionada.
A abordagem mais prática é avaliar a mangueira como parte do conjunto de resfriamento completo.
As configurações LCH, LCH-SD e LCH-SDs da CJAN fornecem opções para aplicações de refrigeração líquida onde o desempenho hidráulico, flexibilidade e integração do sistema precisam ser considerados em conjunto.
Para projetos de data center de IA, os engenheiros podem iniciar a avaliação definindo o tipo de líquido de refrigeração, a taxa de vazão, pressão, temperatura, comprimento da mangueira e requisitos de conexão.
Para mais informações, visite o Soluções de resfriamento líquido CJAN página ou revisão da Mangueira de refrigeração líquida CJAN LCH.
